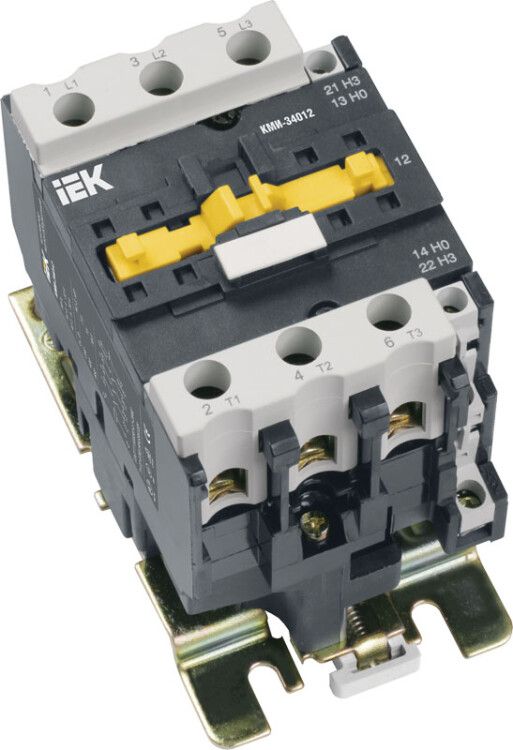

Пускатель магнитный 50А катушка управления 110В AC 1НО+1НЗ КМИ - KKM31-050-110-11 IEK

Контактор КМИ-35012 50А 110В/АС3 1НО 1НЗ - компактное устройство для дистанционного включения и отключения трёхфазных нагрузок до 50 А, предназначенное для работы в промышленных системах управления. Бренд IEK (ИЭК) обеспечивает надёжность этого контактора в сериях КМИ, а артикул kkm31-050-110-11 указывает на конкретную модификацию с питанием катушки 110 В и одним нормально открытым и одним нормально закрытым вспомогательным контактом.

Назначение и область применения

Контактор КМИ-35012 50А 110В/АС3 1НО 1НЗ используется для коммутации трёхфазных электрических цепей переменного тока. Он применяется для запуска, остановки и защиты оборудования, такого как насосы, вентиляторы, тепловые завесы, конвейеры, станки и системы освещения. Подходит для категорий применения АС-3 (пуски электродвигателей с короткозамкнутым ротором) и АС-1 (нагрузки с малой индуктивностью - нагреватели, освещение). Устройство не предназначено для реверса - работает только в одном направлении.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который контактная система выдерживает при работе в режиме АС-3.
• Напряжение управления: 110 В переменного тока - требует внешнего источника питания именно этой величины для срабатывания катушки.
• Число полюсов: 3 - три основных силовых контакта для переключения фаз L1, L2, L3.
• Вспомогательные контакты: 1 нормально открытый (НО) и 1 нормально закрытый (НЗ) - используются для сигнализации, блокировок и управления цепями контроля.
• Мощность катушки: 10 Вт - энергопотребление управляющей цепи, что позволяет использовать его даже в слаботочных системах.
• Максимальное сечение кабеля: 35 мм2 - допустимый размер жил для подключения к силовым зажимам.
• Температурный диапазон: от -25C до +50C - работает в большинстве промышленных помещений, но не в условиях экстремального холода или перегрева.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от крупных предметов, но не от пыли и воды.
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным и холодным климатом, в том числе с повышенной влажностью, но без конденсации.
• Срок службы: 15 лет - при соблюдении условий эксплуатации и номинальных нагрузок.

Совместимость и монтаж

Контактор КМИ-35012 50А 110В/АС3 1НО 1НЗ монтируется на монтажную плату с помощью винтовых зажимов. Для установки требуется свободное место на DIN-рейке или специальной панели. Крепление выполняется на вертикальной поверхности; допускается отклонение до +-30° по горизонтали, что удобно при ограниченном пространстве. Не рекомендуется монтаж на потолке или под углом более 30° - это может повлиять на механическую работу механизма. Подключение проводов - только винтовое, без быстроразъёмных соединений.

Безопасность и стандарты

Контактор соответствует ГОСТ Р 50030.4.1 - российскому аналогу международного стандарта IEC 60947-4-1. Это гарантирует соответствие требованиям безопасности, износостойкости и электромагнитной совместимости. Применение устройства в системах АВР и промышленной автоматизации подтверждает его соответствие нормам для ответственных объектов.

Преимущества

• Высокая плотность компоновки - компактный корпус позволяет экономить место в щитах.
• Наличие двух типов вспомогательных контактов (НО+НЗ) - упрощает реализацию схем блокировки и индикации состояния.
• Низкая мощность катушки (10 Вт) - снижает нагрузку на источник управления, особенно в автономных системах.
• Долгий срок службы (15 лет) - благодаря качественной сборке и материалам контактов.
• Поддержка высокого сечения кабеля (до 35 мм2) - обеспечивает надёжное соединение даже при больших токах.

Ограничения применения

• Не подходит для реверсивных схем - отсутствуют два набора контактов для переключения фаз.
• Защита IP20 исключает использование во влажных, пыльных или наружных условиях без дополнительной оболочки.
• Только 110 В переменного тока - нельзя подключать к сети 220 В или постоянному току.
• Монтаж на монтажную плату требует предварительно подготовленной панели - не подходит для крепления на DIN-рейку без адаптера.
• Не рекомендован для частых включений (более 600 раз в час) - риск перегрева и износа контактов.

Примеры использования

• Управление насосом в системе водоснабжения - включение по сигналу от датчика уровня.
• Автоматический ввод резерва (АВР): переключение нагрузки с основного на резервный генератор.
• Контроль нагревательных элементов в термокамере - включение/выключение по заданной температуре.
• Управление светильниками в производственном цехе через PLC или кнопочные посты.
• Пуск вентилятора в системе вентиляции после старта технологической линии.

Практические советы

• Проверьте напряжение катушки перед подключением - неверное напряжение (например, 220 В вместо 110 В) приведёт к выходу из строя.
• Используйте клеммы с правильным моментом затяжки - переусиливать винты нельзя, чтобы не повредить пластиковые детали.
• При использовании в схемах с частыми включениями - предусмотрите дополнительную теплоотдачу или воздушный зазор вокруг контактора.
• Для защиты от скачков напряжения в цепи управления - установите варистор или RC-цепочку параллельно катушке.
• При замене - проверьте, что новый контакт имеет те же вспомогательные контакты (1НО+1НЗ); другие модели серии КМИ могут отличаться.
• Убедитесь, что посадочный размер и расположение клемм совпадают с вашей панелью - хотя контактор компактен, он не универсален по креплению.
