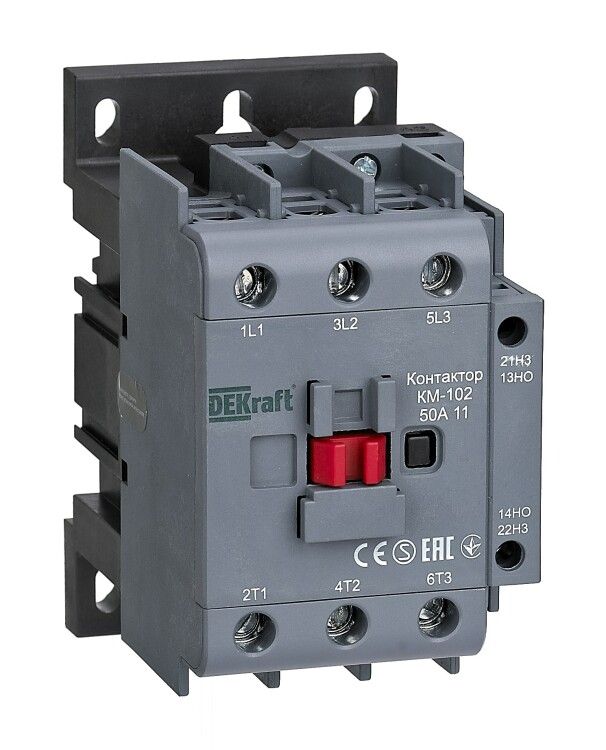

Контактор КМ-102 50А кат. 110В AC 1НО+1НЗ AC-3 AC-4 DEKraft 22324DEK APC

Контактор КМ-102 от DEKRAFT - устройство для удалённого включения и выключения нагрузки переменного тока, рассчитанное на работу с током до 50 А. Подходит для управления двигателями, светильниками и конденсаторными батареями. Монтируется на DIN-рейку, имеет один нормально открытый и один нормально закрытый вспомогательный контакт. Артикул 22324dek.

Назначение и область применения

Контактор КМ-102 используется для частого включения и отключения электрооборудования, особенно там, где требуется автоматическое управление. Он применяется в системах управления асинхронными двигателями, включение освещения, переключение конденсаторных батарей для компенсации реактивной мощности. Устройство работает в сетях переменного тока до 690 В. Подходит для промышленных щитов, станков, конвейеров, насосных и вентиляционных установок.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который может безопасно проходить через главные контакты.
• Напряжение управления: 110 В переменного тока - питание катушки происходит именно от этого напряжения; важно соблюдать этот параметр при подборе управляющего устройства.
• Коммутируемая мощность:
  • AC-3: 22 кВт - для запуска и работы асинхронных двигателей;
  • AC-4: 11 кВт - для более жестких режимов, таких как реверсы, точечное торможение и частые пуски.
• Количество вспомогательных контактов: 1 нормально открытый (НО) и 1 нормально закрытый (НЗ) - используются для сигнализации, блокировок и управления другими цепями.
• Тип тока: переменный (AC) - не предназначен для постоянного тока в основной цепи, хотя катушка совместима с DC (указано как AC/DC, но применение в основном AC).
• Степень защиты: IP20 - защищает от предметов больше 12,5 мм, но не от пыли и воды. Устанавливается внутри шкафов.
• Способ монтажа: на DIN-рейку 35 мм - стандартный способ фиксации в распределительных щитах.
• Подключение силовой цепи: винтовые зажимы - надёжное механическое соединение, требует правильного затягивания.
• Исполнение: нереверсивное - не позволяет менять направление вращения двигателя без внешнего переключения.

Совместимость и монтаж

Контактор КМ-102 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения силовых проводов используйте медные жилы сечением до 16 мм2 - соответствуют требованиям винтовых зажимов. Вспомогательные контакты доступны для подключения сигналов управления или индикации. Обязательно проверьте соответствие напряжения катушки (110 В AC) источнику управления - неверное напряжение вызывает отказ или повреждение. Не рекомендуется использовать в условиях повышенной влажности или вне герметичных корпусов из-за степени защиты IP20.

Безопасность и стандарты

Контактор КМ-102 соответствует международным стандартам IEC 60947-4-1 для аппаратов управления. Применение в соответствии с классами коммутационной нагрузки AC-3 и AC-4 обеспечивает долгую жизнь контактов даже при частых пусках. Защитные крышки (указываются в описании производителя) предотвращают случайное прикосновение к токоведущим частям - они должны быть установлены при работе в местах с возможностью доступа обслуживающего персонала.

Преимущества

• Устойчивость к высоким импульсным токам при пуске двигателей благодаря прочному материалу контактов.
• Чёткая и быстрая коммутация - минимальное время срабатывания снижает риск сваривания контактов.
• Легкий доступ к вспомогательным контактам - удобно для сборки сложных схем управления.
• Работает в широком температурном диапазоне, типично для промышленных условий.
• Высокая ремонтопригодность - можно заменить только катушку, не меняя весь контактор.

Ограничения применения

• Не среды с высокой запылённостью, агрессивными газами или влагой - степень защиты IP20 недостаточна.
• Не предназначен для реверса двигателя - нужен второй контактор или специальный реверсивный модуль.
• Не следует использовать для постоянного тока в силовой цепи - даже если катушка совместима с DC, контакты рассчитаны на переменный ток.
• Максимальная рабочая частота не указана - при очень частых включениях (>60 раз/час) необходимо проверять срок службы контактов.

Примеры использования

• Автоматический пуск насоса в системе водоснабжения по сигналу от датчика уровня.
• Управление группой LED-светильников через PLC с использованием одного НО контакта для индикации включения.
• Коммутация конденсаторной батареи в системе компенсации реактивной мощности на заводе.
• Управление вентилятором охлаждения станка по температурному контроллеру.

Практические советы

• Обязательно используйте предохранители перед контактором - он сам не защищает от КЗ.
• Проверяйте момент затяжки винтов - слишком слабо - плохой контакт, слишком сильно - повредите резьбу.
• Если контактор часто срабатывает, регулярно осматривайте контакты на окисление и подгорание - при необходимости очищайте или заменяйте.
• При подключении вспомогательных контактов учтите, что НО и НЗ работают одновременно - НО замыкается при включении, НЗ размыкается.
• Выбирая аналоги, обращайте внимание на габариты - КМ-102 имеет стандартизированную форму, но другие модели могут отличаться по глубине или расположению клемм.
