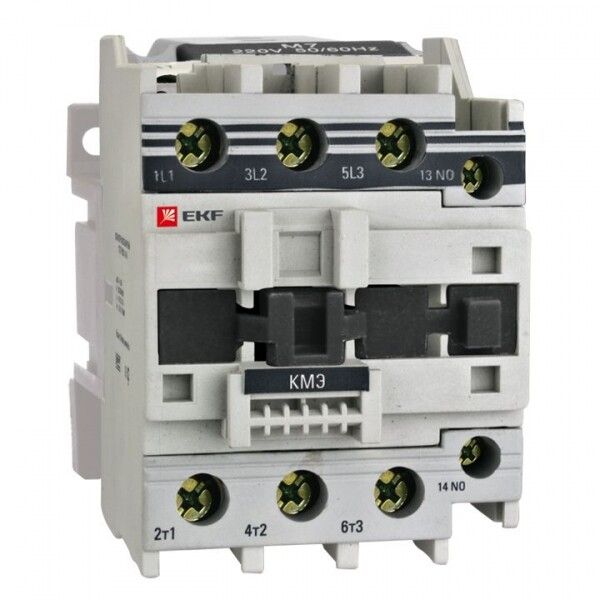

Контактор КМЭ малогабаритный 50А 110В NO+NC EKF PROxima | ctr-s-50-110

Контактор малогабаритный КМЭ 50А 110В 1НО+1НЗ от EKF серии PROxima - компактное устройство для дистанционного включения и отключения нагрузки до 50 А в цепях переменного тока. Подходит для автоматизации оборудования на DIN-рейке, особенно там, где важна надежность и ограниченное пространство.

Назначение и область применения

Контактор малогабаритный КМЭ 50А 110В 1НО+1НЗ используется для коммутации силовых цепей с помощью слаботочного сигнала на катушку 110 В. Он управляет нагрузками до 22 кВт - например, двигателями насосов, вентиляторов, нагревательными элементами, светильниками и другим оборудованием в промышленных и бытовых системах автоматизации.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение катушки управления: 110 В
• Номинальный ток: 50 А
• Количество нормально открытых (НО) контактов: 4
• Количество нормально закрытых (НЗ) контактов: 1
• Номинальная мощность: 22 кВт
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 25 мм2
• Способ монтажа: крепление на DIN-рейку
• Степень защиты: IP20 (защита от прикосновений и крупных предметов, но не от пыли и воды)
• Климатическое исполнение: УХЛ4 (работает при температуре от −40 C до +40 C, умеренный и холодный климат, допускается повышенная влажность)
• Гарантийный срок: 84 месяца
• Соответствие стандарту: ГОСТ Р 50030.4.1-2002

Совместимость и монтаж

Контактор малогабаритный КМЭ 50А 110В 1НО+1НЗ совместим со всеми стандартными DIN-рейками типа TS35. Для установки достаточно защелкнуть его на рейку - дополнительные крепления не требуются. Подключение проводов осуществляется через винтовые зажимы: можно использовать как медные, так и алюминиевые жилы. Максимальное сечение - 25 мм2, что позволяет подключить кабели до 16–25 мм2 в зависимости от материала. Обязательно затягивать винты усилием, достаточным для плотного контакта, но без перегрузки - чтобы не повредить контактные площадки.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1-2002, который регламентирует безопасность аппаратов управления для электродвигателей. Конструкция исключает случайное срабатывание при механическом воздействии. IP20 обеспечивает базовую защиту от прикосновений к токоведущим частям, но не предназначен для работы во влажных, запыленных или наружных условиях. Для таких сред требуется дополнительная защита - например, герметичные шкафы.

Преимущества

• Высокая коммутационная способность: 50 А при 22 кВт позволяют управлять мощными нагрузками без перегрева
• Четкая и надежная работа благодаря качественной магнитной системе и пружинному механизму
• 4 НО + 1 НЗ контакта дают гибкость в проектировании схем управления - можно реализовать блокировки, сигналы состояния, аварийные остановы
• Длительная гарантия - 84 месяца - свидетельствует о высокой долговечности
• Поддержка алюминиевых проводов расширяет возможности при модернизации старых объектов

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли, агрессивных сред - степень защиты IP20 не защищает от внешних факторов
• Работает только с переменным током; несовместим с постоянным током (DC)
• Катушка рассчитана строго на 110 В - подача более высокого напряжения вызовет выход из строя
• Не является реверсивным - нельзя использовать для изменения направления вращения двигателей
• Не рекомендован для частых включений/выключений (более 600 раз в час) - возможен износ контактов

Примеры использования

• Управление насосом в системе водоснабжения - сигнал с термореле активирует контактор, включающий двигатель
• Автоматический запуск вентилятора в щите при превышении температуры
• Коммутация освещения в производственных помещениях по расписанию через PLC
• Система безопасности: один из НЗ контактов подключен к аварийной кнопке - при ее нажатии отключается вся нагрузка

Практические советы

• При использовании алюминиевых проводов обязательно используйте переходные наконечники - они предотвращают окисление и плохой контакт
• Проверьте соответствие напряжения сети и катушки: даже небольшое превышение 110 В может вывести контактор из строя
• Для частых операций (например, в конвейерных системах) выбирайте модели с серебряными контактами - здесь они есть, но все равно следите за износом
• При монтаже рядом с другими контактными устройствами соблюдайте минимальный зазор - тепло от соседнего контактора может влиять на работу
• При первом включении после длительного хранения проверьте легкость срабатывания - возможно, потребуется легкий «разгон» пружинного механизма
