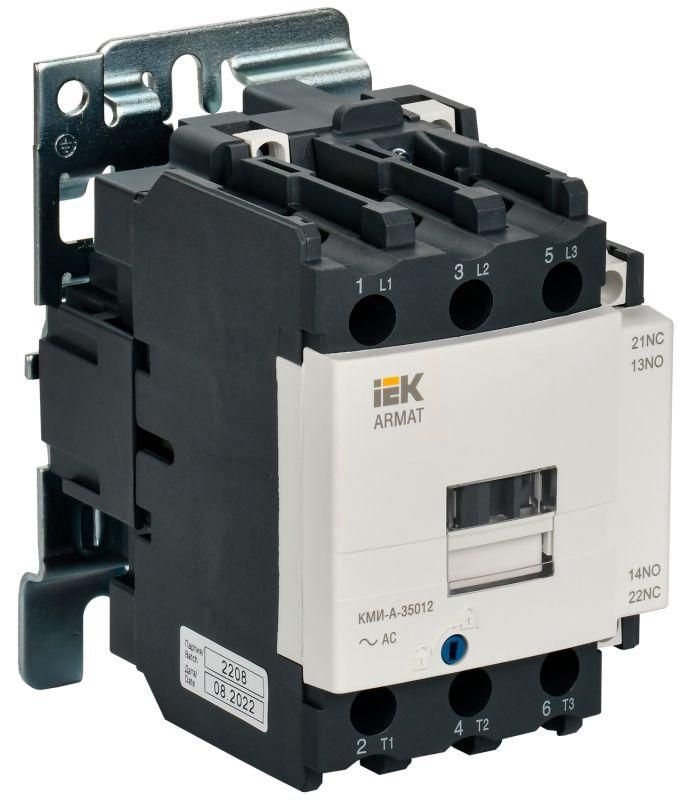

Контактор КМИ-А-35012 LC1D 50А кат. 110В AC 1НО+1НЗ AC-3 IEK AR-ACC-31-050-110-11

Контактор КМИ-А-35012 LC1D 50А 110В/АС3 1 нормально открытый/1 нормально закрытый контакт - это надёжное устройство для удалённого включения и отключения трёхфазных двигателей и других мощных нагрузок. Произведённый компанией IEK, он совмещает компактную форму DIN-монтажа с высокой долговечностью и подходит для промышленной автоматизации, особенно там, где требуется управление на 110 В переменного тока.

Назначение и область применения

Контактор КМИ-А-35012 LC1D 50А 110В/АС3 1 нормально открытый/1 нормально закрытый контакт предназначен для дистанционного управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Также применяется для включения и отключения таких нагрузок, как системы освещения, тепловые элементы, вентиляторы, насосы, печи, кран-балки и устройства автоматического ввода резерва (АВР). Устройство работает в сетях с напряжением до 660 В переменного тока.

Технические характеристики

• Номинальный ток: 50 А - способен выдерживать длительную работу при такой нагрузке без перегрузки;
• Номинальное напряжение катушки управления: 110 В AC - требует именно такого напряжения для срабатывания; не подключается к постоянному току или другому напряжению;
• Количество полюсов: 3 - контролирует все три фазы одновременно;
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - позволяет реализовать базовые схемы управления, включая блокировки и сигнализацию;
• Номинальная коммутируемая мощность: 22 кВт - рассчитан на управление двигателями этой мощности в режиме AC3;
• Род тока: переменный (AC) - не DC-цепям;
• Исполнение: нереверсивное - не имеет функции изменения направления вращения двигателя;
• Способ монтажа: DIN-рейка / монтажная плата - можно устанавливать как на шину, так и крепить болтами;
• Подключение силовой цепи: винтовое - обеспечивает прочное соединение проводов сечением до 16 мм2;
• Гарантийный срок: 60 месяцев - один из самых длинных среди аналогичных изделий.

Совместимость и монтаж

Контактор КМИ-А-35012 LC1D 50А 110В/АС3 1 нормально открытый/1 нормально закрытый контакт совместим с любыми стандартными DIN-рейками типа TS35. Для монтажа достаточно защёлкнуть корпус на рейке - никаких дополнительных креплений не требуется. Подключение силовых проводов выполняется через винты, которые затягиваются отверткой. Обязательно проверьте сечение жил: максимальное допустимое - 16 мм2. Управляющая катушка подключается отдельно: два вывода на передней панели помечены A1/A2. Не путайте с силовыми клеммами L1–L3 и T1–T3. Монтаж на плату возможен, но требует сверления отверстий - рекомендуется использовать только в специализированных щитах.

Безопасность и стандарты

Контактор КМИ-А-35012 LC1D 50А 110В/АС3 1 нормально открытый/1 нормально закрытый контакт сертифицирован согласно ГОСТ Р 50030.4.1-2012 (соответствует IEC 60947-4-1:2009). Это гарантирует соответствие требованиям безопасности, механической износостойкости и электрической надёжности. Сертификаты подтверждают возможность работы в условиях повышенной влажности, колебаний температур и вибраций, характерных для промышленных объектов.

Преимущества

• Высокая коммутационная износостойкость - рассчитан на десятки тысяч операций включения/выключения;
• Устойчивость к скачкам напряжения - катушка сохраняет работоспособность даже при +-10% отклонении от 110 В;
• Чёткая визуальная индикация состояния - положение рычага показывает, замкнуты ли контакты;
• Легкий доступ к контактам - для обслуживания не нужен демонтаж всего устройства;
• Долгий срок службы благодаря качественной сборке и материалам - подтверждается 5-летней гарантией.

Ограничения применения

• Не используется для управления постоянным током - катушка и контакты рассчитаны исключительно на переменный ток;
• Нельзя применять для частотного регулирования - не подходит для работы с преобразователями частоты;
• Не предназначен для защиты от перегрузки - обязательно используйте вместе с тепловым реле;
• Недопустимо использование вне пределов рабочего диапазона температур (-25C…+60C);
• Один НО и один НЗ контакт - недостаточно для сложных схем с несколькими сигналами; потребуется дополнительный модуль расширения.

Примеры использования

• Управление насосом воды в системе водоснабжения - включение по уровню, отключение по давлению;
• Автоматический запуск вентилятора в HVAC-системе после достижения заданной температуры;
• Система АВР: при аварии основного питания контактор КМИ-А-35012 LC1D 50А 110В/АС3 1 нормально открытый/1 нормально закрытый контакт включает резервный генератор;
• Кран-бала: управление движущим механизмом по команде с пульта;
• Обогревательный контур: включение печей по графику в цеху.

Практические советы

• Выбирая этот контактор, убедитесь, что ваш источник управления даёт именно 110 В AC - другие значения (например, 220 В) вызовут выход из строя катушки;
• При подключении силовых проводов плотно зажимайте винты - плохой контакт вызывает перегрев и повреждение клемм;
• Для увеличения срока службы устанавливайте контактор в хорошо вентилируемом месте, подальше от источников тепла;
• Если нагрузка близка к 22 кВт, выбирайте запас по току - лучше взять 63 А вместо 50 А, чтобы избежать преждевременного износа;
• Проверяйте состояние контактов каждые 6–12 месяцев - при оплавлении или окислении они меняют сопротивление, снижая эффективность;
• Контактор КМИ-А-35012 LC1D 50А 110В/АС3 1 нормально открытый/1 нормально закрытый контакт легко заменяется - если есть резервный экземпляр, просто переставьте его на ту же DIN-рейку.
