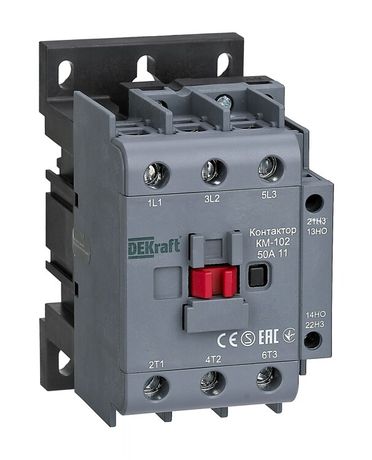

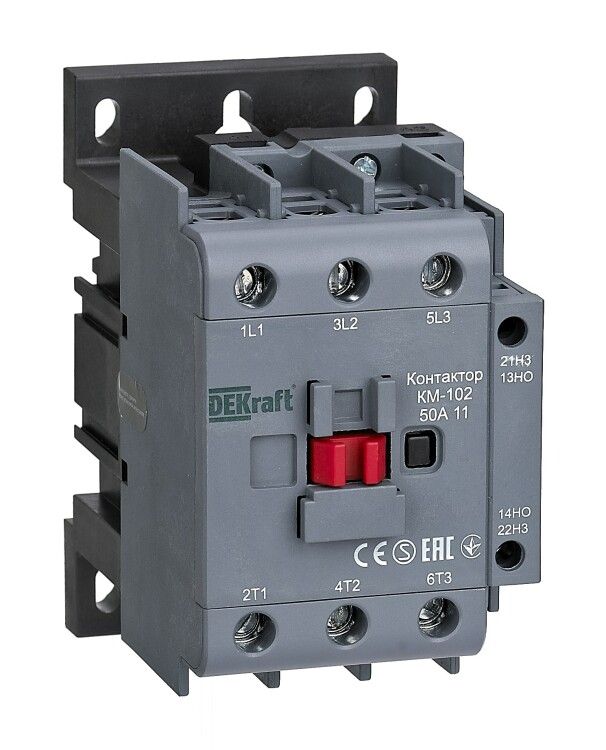

Контактор КМ-102 50А кат. 48В AC 1НО+1НЗ AC-3 AC-4 DEKraft 22323DEK APC

Контактор КМ-102 от DEKraft - устройство для удалённого включения и выключения нагрузки до 50 А в сетях переменного тока. Подходит для управления двигателями, светильниками и конденсаторными батареями. Монтируется на DIN-рейку, питается от 48 В постоянного или переменного тока.

Назначение и область применения

Контактор КМ-102 используется для частого включения и отключения электрооборудования. Он применяется там, где требуется надёжная коммутация больших токов без механического воздействия оператора:

• Управление асинхронными двигателями (насосы, вентиляторы, компрессоры)
• Коммутация осветительных нагрузок в промышленных помещениях
• Подключение и отключение конденсаторных батарей для компенсации реактивной мощности
• Автоматизация технологических линий и станков

Работает в сетях переменного тока до 690 В. Наличие одного нормально открытого и одного нормально закрытого контакта позволяет реализовать базовые схемы управления - например, сигнализацию состояния или взаимоблокировку.

Технические характеристики

• Номинальный ток: 50 А (по классу AC3 и AC4 - для двигателей и индукционных нагрузок)
• Напряжение управления: 48 В переменного или постоянного тока
• Коммутируемая мощность: до 22 кВт при 400 В
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Тип тока: Переменный (AC) / Постоянный (DC) - совместим с обоими типами управляющего напряжения
• Исполнение: Нереверсивное - управляет одним направлением работы нагрузки
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Способ монтажа: На стандартную DIN-рейку шириной 35 мм
• Тип подключения силовой цепи: Винтовые зажимы - подходят для проводов до 16 мм2

Совместимость и монтаж

Контактор КМ-102 устанавливается на DIN-рейку без дополнительных креплений. Для подключения силовых проводов используются винтовые зажимы - затягивать необходимо равномерно, чтобы избежать перегрева. Управляющая катушка рассчитана на 48 В - важно соблюдать полярность при использовании постоянного тока. Дополнительные контакты доступны через выводы на передней панели - их можно использовать для сигналов состояния или интерфейсов автоматизации.

Не предназначен для монтажа на печатную плату - несмотря на указание “монтажная плата” в характеристиках, фактический способ крепления - DIN-рейка. Это расхождение может возникнуть из-за некорректного импорта данных; реальное исполнение соответствует стандартному промышленному контактору на рейку.

Безопасность и стандарты

Контактор КМ-102 соответствует требованиям международных стандартов IEC 60947-4-1 для контакторов среднего класса. Защита IP20 предотвращает случайное прикосновение к токоведущим элементам, но не обеспечивает герметичность - не используйте в условиях повышенной запылённости или влажности без внешней защиты. Производитель рекомендует применять защитные крышки (приобретаются отдельно) для снижения риска поражения током и попадания сторонних частиц.

Преимущества

• Высокая долговечность при частых включениях - рассчитан на работу в режиме AC3 (пуск двигателей)
• Широкий диапазон управляющих напряжений - работает как от переменного, так и от постоянного тока 48 В
• Чёткая коммутационная характеристика - минимальное время перехода между состояниями
• Простая замена - совместим с другими контактами серии КМ-102 и аналогами на DIN-рейку
• Наличие двух типов контактов (НО и НЗ) даёт гибкость в проектировании схем управления

Ограничения применения

• Не предназначен для работы в условиях высокой влажности, пыли или агрессивной среды - степень защиты IP20 недостаточна
• Не имеет функций тепловой защиты - требует внешнего термореле при работе с двигателями
• Не поддерживает реверс - нельзя использовать для изменения направления вращения двигателя без внешнего переключения
• Не следует применять для сварочных аппаратов или нагрузок с высокими пиками тока - возможен отказ контактов
• Не рассчитан на длительную работу выше 40 C без принудительного охлаждения

Примеры использования

• На станке с ЧПУ: контактор КМ-102 включает двигатель шпинделя при старте программы и отключает его после завершения
• В системе вентиляции: управление вентилятором по сигналу от термостата - 48 В от контроллера активирует катушку
• В щите компенсации реактивной мощности: один контакт включает группу конденсаторов, второй сигнализирует о состоянии
• В автономном оборудовании: управление освещением цеха по расписанию через PLC с выходом 48 В DC

Практические советы

• Выбирайте провода сечением 2,5–16 мм2 для силовых контактов - слишком тонкие вызывают нагрев, слишком толстые плохо фиксируются
• Проверьте соответствие напряжения управления - 48 В AC/DC должны точно соответствовать заявленным значениям
• При установке на DIN-рейку убедитесь, что контактор плотно защёлкнут - слабое крепление вызывает вибрацию и искрение
• Для защиты от скачков напряжения в сети управления добавьте варистор или RC-цепочку параллельно катушке
• Если нужна защита от пыли - используйте специальные крышки DEKraft KMC-102 (не входят в комплект)
• Не забывайте проверять состояние контактов каждые 6–12 месяцев при интенсивной эксплуатации - окисление снижает срок службы
