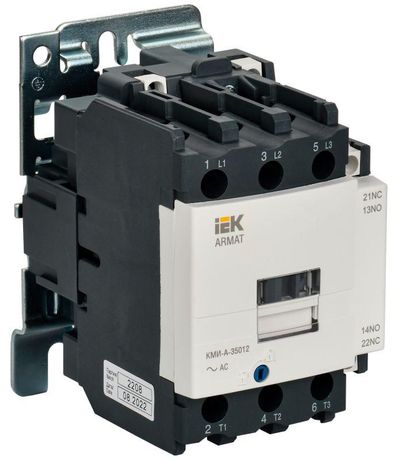

Контактор КМИ-А-35012 LC1D 50А кат. 48В AC 1НО+1НЗ AC-3 IEK AR-ACC-31-050-048-11

Контактор КМИ-А-35012 LC1D 50А 48В/АС3 1 нормально открытый/1 нормально закрытый - устройство для удалённого включения и выключения трёхфазной нагрузки на базе электромагнита. Подходит для управления двигателями, нагревателями и другими потребителями в системах автоматизации. Произведён бренда IEK из серии ARMAT, артикул ar-acc-31-050-048-11.

Назначение и область применения

Контактор КМИ-А-35012 LC1D 50А 48В/АС3 1 нормально открытый/1 нормально закрытый предназначен для дистанционного управления трёхфазными нагрузками. Его используют в схемах запуска и остановки асинхронных двигателей с короткозамкнутым ротором, а также для переключения других типов оборудования: насосов, вентиляторов, печей, светильников и систем АВР. Устройство работает в сетях с напряжением до 660 В переменного тока.

Технические характеристики

• Номинальное напряжение катушки: 48 В переменного тока (AC)
• Номинальный ток главных контактов: 50 А
• Число полюсов: 3
• Коммутируемая мощность: 22 кВт (при AC-3)
• Количество нормально открытых (НО) контактов: 1
• Количество нормально закрытых (НЗ) контактов: 1
• Тип исполнения: нереверсивный
• Способ подключения силовых проводов: винтовые зажимы
• Способ монтажа: DIN-рейка или на монтажную плату
• Средний срок службы: 15 лет

Совместимость и монтаж

Контактор КМИ-А-35012 LC1D 50А 48В/АС3 1 нормально открытый/1 нормально закрытый совместим с любой стандартной DIN-рейкой типа TS35. Для монтажа на плату предусмотрены фиксирующие защёлки - убедитесь, что отверстия под крепления совпадают с габаритами устройства. Главные контакты подключаются через винтовые зажимы - затягивать следует усилием 0,5–0,7 Нм, чтобы избежать повреждений. Управляющая катушка требует точного соблюдения напряжения 48 В AC; применение постоянного тока недопустимо.

Безопасность и стандарты

Контактор КМИ-А-35012 LC1D 50А 48В/АС3 1 нормально открытый/1 нормально закрытый соответствует требованиям ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009). Это гарантирует соответствие уровня защиты, надёжности коммутации и термической стойкости установленным нормам безопасности для промышленного оборудования.

Преимущества

• Устойчивость к высоким импульсным токам при запуске двигателей благодаря классу коммутации AC-3
• Гибкий способ установки - можно смонтировать как на рейку, так и на поверхность
• Наличие одного НО и одного НЗ контакта позволяет реализовать простую логику управления без внешних реле
• Высокий ресурс работы - 15 лет при условии соблюдения режимов эксплуатации

Ограничения применения

• Не управление постоянным током - катушка рассчитана исключительно на 48 В AC
• Не рекомендован для частых включений более 600 раз в час - возможен быстрый износ контактной группы
• Не имеет встроенной тепловой защиты - требуется внешняя защита от перегрузки (например, тепловое реле)
• Подключение силовых проводов допускает только однопроволочные жилы сечением до 16 мм2 - многожильные провода должны быть обжаты наконечниками

Примеры использования

• Автоматический запуск насоса в системе водоснабжения после сигнала от датчика давления
• Управление вентиляцией в промышленном помещении по расписанию через PLC
• Переключение основного и резервного питания в системе АВР
• Включение нагревательных элементов в сушильных камерах

Практические советы

• Выбирая этот контактор, проверьте, что ваш источник управления даёт именно 48 В AC - даже небольшое отклонение снижает надёжность срабатывания
• Обязательно используйте предохранители или автоматы перед контактором - он сам не защищает от короткого замыкания
• При монтаже на DIN-рейку следите, чтобы корпус плотно вошёл в направляющую - люфт вызывает перегрев и шум при работе
• Для длительной эксплуатации регулярно контролируйте состояние винтовых зажимов - периодическая протяжка каждые 6–12 месяцев продлевает жизнь контактору
• Если нужна реверсивная схема - выбирайте другой модуль, поскольку данный экземпляр является нереверсивным
