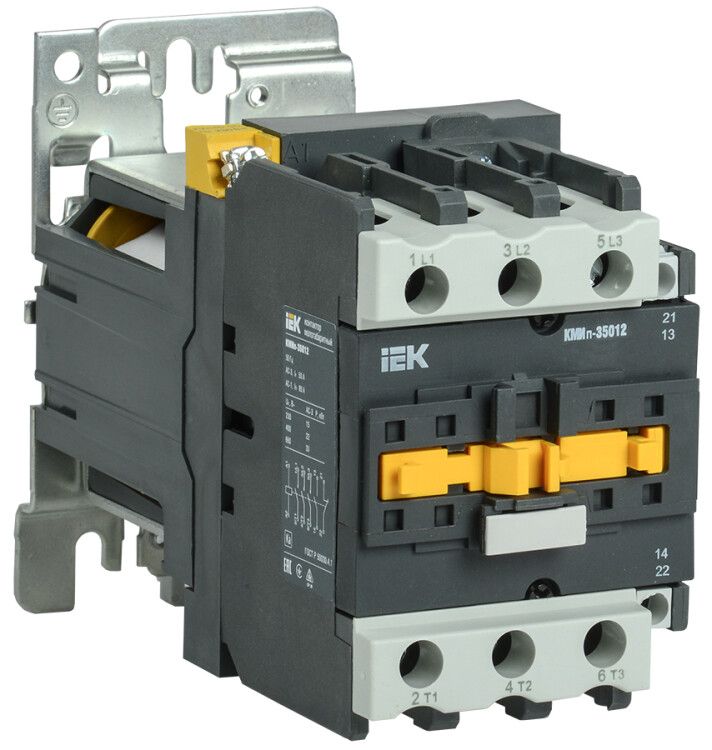

Контактор КМИп-35012 50А 110В/АС3 1НО 1НЗ KARAT IEK KMD31-050-110-11

Контактор КМИп-35012 50А 110В/АС3 1 нормально открытый 1 нормально закрытый - компактное устройство от IEK для дистанционного включения и выключения трёхфазных нагрузок с напряжением управления 110 В переменного тока. Артикул kmd31-050-110-11 подходит для монтажа на плату в пультах управления, щитах автоматики и распределительных устройствах.

Назначение и область применения

Контактор КМИп-35012 предназначен для коммутации силовых цепей переменного тока с частым включением и отключением. Он используется в системах управления электроприводами: запуск, остановка и реверс асинхронных двигателей с короткозамкнутым ротором. Также применяется для контроля цепей освещения, нагревательных элементов, вентиляторов, насосов, тепловых завес, а также в схемах АВР, БП, охранной сигнализации и автоматизации промышленного оборудования. Подходит для работы с малоиндуктивными нагрузками категории AC-1.

Технические характеристики

• Номинальный рабочий ток: 50 А при AC-3 (для электродвигателей); 50 А при AC-1 (для активных нагрузок)
• Напряжение питания катушки управления: 110 В переменного тока (AC)
• Число полюсов: 3 - три главных контактных группы для переключения фаз
• Дополнительные контакты: один нормально открытый (НО) + один нормально закрытый (НЗ) - используются для сигналов, блокировок, индикации состояния
• Тип тока управления: переменный (AC) - не совместим с постоянным током
• Способ монтажа: на монтажную плату (SMD-тип, без DIN-рейки)
• Подключение вспомогательных цепей: винтовые зажимы - надёжное соединение проводов сечением до 2,5 мм2
• Срок службы: 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Контактор КМИп-35012 устанавливается исключительно на печатную плату. Для этого предусмотрены выводы, подходящие под технологию поверхностного монтажа. Устройство не имеет крепления на DIN-рейку - нельзя использовать в типовых шкафах с рейками без адаптера. Максимальное сечение провода для вспомогательных цепей - 2,5 мм2. Перед монтажом проверьте габариты корпуса и расположение отверстий под пайку - они должны точно совпадать с вашей платой. Проблемы возникают при избыточном усилии при затяжке винтов - можно повредить пластиковые колонки.

Безопасность и стандарты

Контактор КМИп-35012 соответствует требованиям ГОСТ Р 50030.4.1 (эквивалент МЭК 60947-4-1). Прошёл сертификацию и имеет действующий сертификат соответствия РОСС CN.ME86.B00623. Обеспечивает безопасную работу в условиях промышленной среды с уровнем загрязнения 2 и перегрузками до 1,1×I_n.

Преимущества

• Уменьшенные габариты позволяют экономить место в компактных щитах и модулях управления
• Высокая механическая долговечность - до 1 млн операций включения/выключения
• Стандартные винтовые зажимы обеспечивают надёжный контакт даже при вибрациях
• Наличие одного НО и одного НЗ позволяет реализовать сложные логические схемы без внешних реле
• Произведён в России по технологии, совместимой с мировыми стандартами

Ограничения применения

• Не для постоянного тока - катушка рассчитана только на 110 В переменного тока
• Нельзя применять для высоких индуктивных нагрузок (например, мощные трансформаторы, большие ЭП) - риск сваривания контактов
• Не рекомендован для взрывоопасных зон - отсутствует взрывозащита
• Не допускается использование вне температурного диапазона -25…+40 C
• Отсутствие световой индикации - состояние контактора необходимо контролировать через внешние устройства

Примеры использования

• Автоматический запуск насоса в системе водоснабжения по сигналу от датчика уровня
• Управление тепловой завесой в торговом центре через терморегулятор
• Переключение режимов работы станка: быстрый ход / медленный ход
• Коммутация трёхфазной конденсаторной батареи для компенсации реактивной мощности
• Логическая связь в схеме АВР: основной источник отключен → включается резервный через НО-контакт

Практические советы

• Выбирая аналог, обращайте внимание на напряжение катушки - 110 В AC отличается от 220 В AC или DC; неверный выбор вызывает отказ или перегрев
• При использовании на плате обеспечьте достаточное охлаждение вокруг контактора - он греется при работе на пределе тока
• Для длительной работы на 50 А используйте провода сечением не менее 4–6 мм2 в силовой цепи
• Проверяйте целостность вспомогательных контактов перед сборкой - возможны дефекты при перевозке
• Если нужна индикация состояния - подключите LED-диод параллельно катушке через резистор (не забудьте о полярности!)
