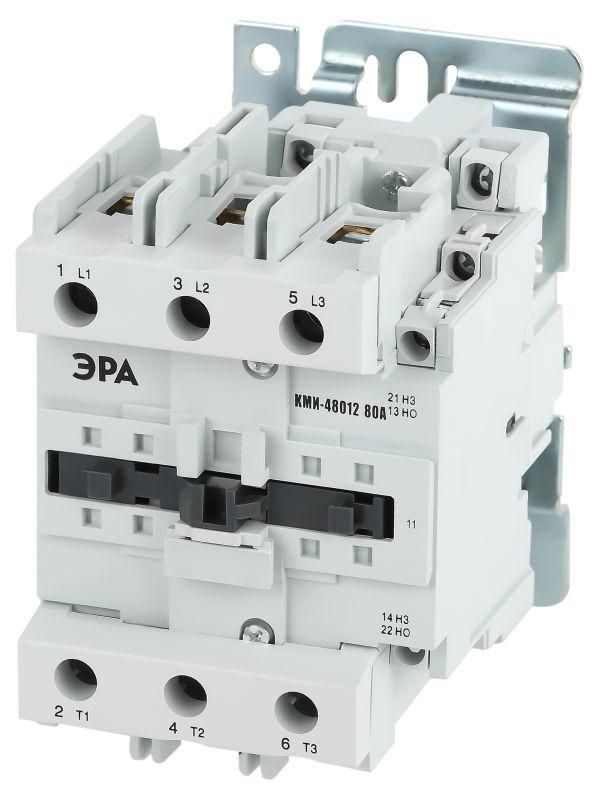

Контактор PRO KKM41-080-230-11-E КМИ-48012 80А 230В/АС3 1НО;1НЗ | Б0050450 ЭРА

Контактор КМИ-48012 80А 230В/АС3 1 нормально открытый, 1 нормально закрытый - это вспомогательный контактор переменного тока от ЭРА, рассчитанный на управление мощными нагрузками до 80 А. Подходит для автоматизации двигателей, систем освещения и нагрева, устанавливается на DIN-рейку. Артикул б0050450 соответствует сериям КМИ с повышенной надежностью для промышленного использования.

Назначение и область применения

Контактор КМИ-48012 80А 230В/АС3 1 нормально открытый, 1 нормально закрытый предназначен для дистанционного включения и выключения электрических цепей. Он работает в составе систем автоматического управления, где требуется коммутировать силовые цепи с частыми операциями включения-выключения.

• Управление асинхронными двигателями с короткозамкнутым ротором (категория применения АС-3).
• Коммутация цепей освещения, тепловых элементов и других малоиндуктивных нагрузок (категория АС-1).
• Используется в панелях управления станков, конвейеров, насосов, вентиляторов и систем отопления.

Технические характеристики

• Тип тока: Переменный (AC)
• Напряжение питания катушки: 230 В - обеспечивает стабильную работу в сетях с фазным напряжением 220–240 В.
• Номинальный рабочий ток: 80 А - способен коммутировать нагрузки до этого значения при категории АС-3.
• Количество вспомогательных контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - используются для сигнализации, блокировок и управления логикой системы.
• Способ монтажа: DIN-рейка и винтовое крепление - гибкая установка в распределительных щитах.
• Подключение вспомогательных цепей: Винтовые зажимы - надежное и проверенное соединение для проводов до 2,5 мм2.

Совместимость и монтаж

Контактор КМИ-48012 80А 230В/АС3 1 нормально открытый, 1 нормально закрытый совместим с любыми стандартными DIN-рейками типа TS35. Для монтажа достаточно защелкнуть корпус на рейке или закрепить двумя винтами. Убедитесь, что сечение подключаемых проводов не превышает 2,5 мм2 - иначе возможен перегрев контактных зажимов. Катушка управления питается от сети 230 В AC; не используйте постоянный ток - контактор не будет работать.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р МЭК 60947-4-1. Обеспечивает безопасную коммутацию в условиях промышленной среды. Отсутствие защиты IP указывает на необходимость установки внутри закрытого щита - не допускается использование во влажных, запылённых или наружных условиях без дополнительной оболочки.

Преимущества

• Высокая механическая износостойкость - рассчитан на длительную работу при частых включениях.
• Чёткое разделение силовой и вспомогательной части - снижает риск помех и повышает надёжность управления.
• Стандартная комплектация двух типов контактов (НО+НЗ) позволяет реализовать сложные логические схемы без внешних модулей.
• Совместимость с широким спектром устройств автоматики - легко интегрируется в существующие системы.

Ограничения применения

• Не предназначен для работы с высокой индуктивной нагрузкой (например, трансформаторы, большие катушки) - возможна дуга и быстрый износ контактов.
• Работает только при напряжении 230 В AC - несовместим с 110 В, 380 В или DC.
• Отсутствует защита от пыли и влаги - требует установки в герметичном шкафу.
• Не рекомендован для частого реверса двигателей выше 80 А - превышение номинала вызывает перегрев и выход из строя.

Примеры использования

• Автоматический пуск насоса в системе водоснабжения - контактор включает двигатель по сигналу от датчика давления.
• Управление освещением на производстве - включение/выключение света по графику через PLC.
• Логическая блокировка в цепи конвейера - НЗ-контакт разрывает цепь стартера при аварии, НО-контакт даёт сигнал “работает” на пульт.

Практические советы

• При подборе контактора всегда проверяйте соответствие тока нагрузки и категории применения (АС-3 для двигателей, АС-1 для нагрева).
• Для долгой службы используйте предохранители или термореле в паре с этим контактором - он сам не защищает от перегрузки.
• Проверьте плотность затяжки винтов вспомогательных контактов - недостаточно затянутые соединения вызывают нагрев и окисление.
• Если нужен только один тип контакта (ТОЛЬКО НО или ТОЛЬКО НЗ), этот контактор всё равно можно использовать - второй просто остаётся свободным.
• Артикул б0050450 - точный идентификатор для заказа запчастей и аналогов. Не путайте с другими моделями КМИ, даже если они кажутся похожими.
