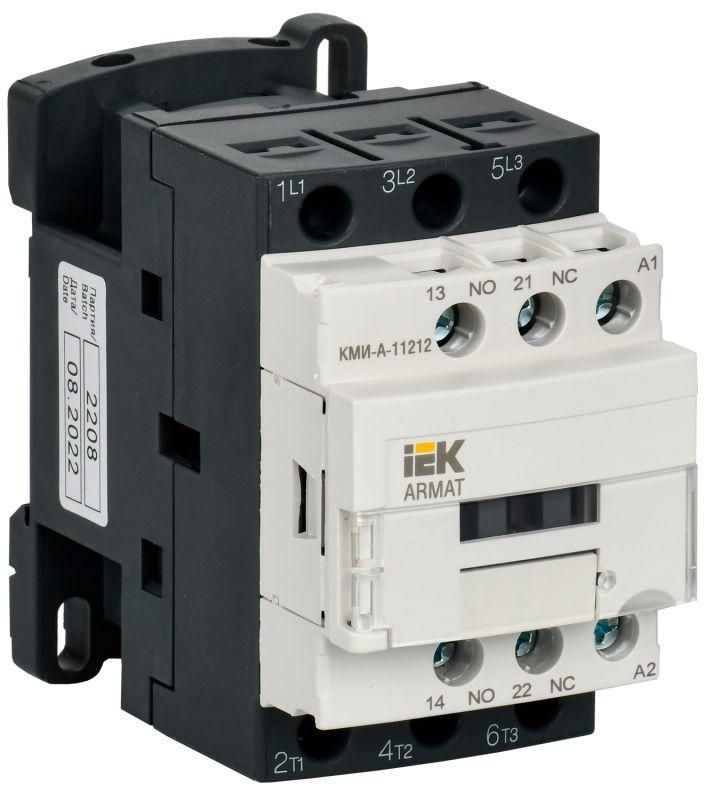

Контактор КМИ-А-11212 LC1D 12А кат. 110В AC 1НО+1НЗ AC-3 IEK AR-ACC-11-012-110-11

Контактор КМИ-А-11212 LC1D 12А 110В/АС3 1 нормально открытый/1 нормально закрытый контакт - устройство для удалённого включения и отключения трёхфазной нагрузки, предназначенное для работы в системах управления двигателями, освещением и другими индуктивными потребителями. Произведён бренда IEK, артикул ar-acc-11-012-110-11, совместим с DIN-рейкой и рассчитан на длительную службу.

Назначение и область применения

Контактор КМИ-А-11212 LC1D 12А 110В/АС3 используется для дистанционного управления трёхфазными асинхронными с короткозамкнутым ротором. Подходит для запуска и остановки оборудования: насосов, вентиляторов, конвейеров, печей, кран-балок, а также для переключения светильников и нагревательных элементов. Может применяться в системах АВР (автоматический ввод резерва) и других схемах автоматизации.

Технические характеристики

• Номинальное напряжение катушки: 110 В переменного тока (AC)
• Номинальный ток главных контактов: 12 А
• Число полюсов: 3
• Количество нормально открытых (НО) контактов: 1
• Количество нормально закрытых (НЗ) контактов: 1
• Коммутируемая мощность: 5,5 кВт при AC-3
• Род тока: переменный (AC)
• Исполнение: нереверсивное
• Способ монтажа: на DIN-рейку или монтажную плату
• Подключение силовых проводов: винтовые зажимы
• Срок службы: до 15 лет

Совместимость и монтаж

Контактор КМИ-А-11212 LC1D 12А 110В/АС3 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения силовой цепи используются винтовые зажимы - рекомендуется затягивать клеммы моментом 0,8–1,0 Нм, чтобы избежать перегрева. Управляющая катушка работает от сети 110 В AC; перед монтажом проверьте соответствие напряжения управления. Контакты управления (1НО+1НЗ) позволяют использовать его в схемах с самоблокировкой или сигнализацией состояния.

Безопасность и стандарты

Контактор КМИ-А-11212 LC1D 12А 110В/АС3 соответствует требованиям ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009). Обеспечивает безопасную коммутацию токов до 12 А в классе нагрузки AC-3, что гарантирует надёжность при пуске двигателей с высокими пиками тока.

Преимущества

• Устойчив к механическим воздействиям благодаря прочному корпусу
• Высокая долговечность - срок службы до 15 лет
• Гибкая система управления: наличие одного НО и одного НЗ контакта позволяет реализовать сложные алгоритмы контроля
• Стандартный форм-фактор - легко заменить аналогичные модели других производителей
• Совместим с компонентами серии ARMAT - можно собирать полноценные системы управления одной линейки

Ограничения применения

• Не постоянного тока - катушка рассчитана исключительно на 110 В AC
• Не предназначен для частотного регулирования - нельзя использовать с частотниками без фильтров
• Максимальный ток 12 А - не подходит для нагрузок свыше 5,5 кВт
• Отсутствует встроенная тепловая защита - требует внешнего теплового реле при защите двигателей
• Не имеет защиты IP - применяется только внутри щитов или герметичных корпусов

Примеры использования

• Управление насосом воды в системе водоснабжения через кнопочную станцию
• Автоматическое включение резервного генератора в схеме АВР
• Включение группы LED-светильников в цехе по расписанию
• Пуск вентилятора охлаждения в термокамере
• Контроль работы конвейера в пищевой промышленности

Практические советы

• Выбирая этот контактор, убедитесь, что ваш источник управления выдает именно 110 В AC - при завышенном напряжении катушка перегреется, при заниженном - не будет втягиваться
• При подключении силовых проводов используйте жилы сечением 0,75–4 мм2 - слишком толстые провода плохо войдут в зажим
• Для защиты двигателя обязательно установите отдельное тепловое реле (например, LR2-D12)
• Если контактор установлен рядом с источниками помех (частотники, сварочные аппараты), экранируйте управляющие провода
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых включениях (>100 раз/час)
