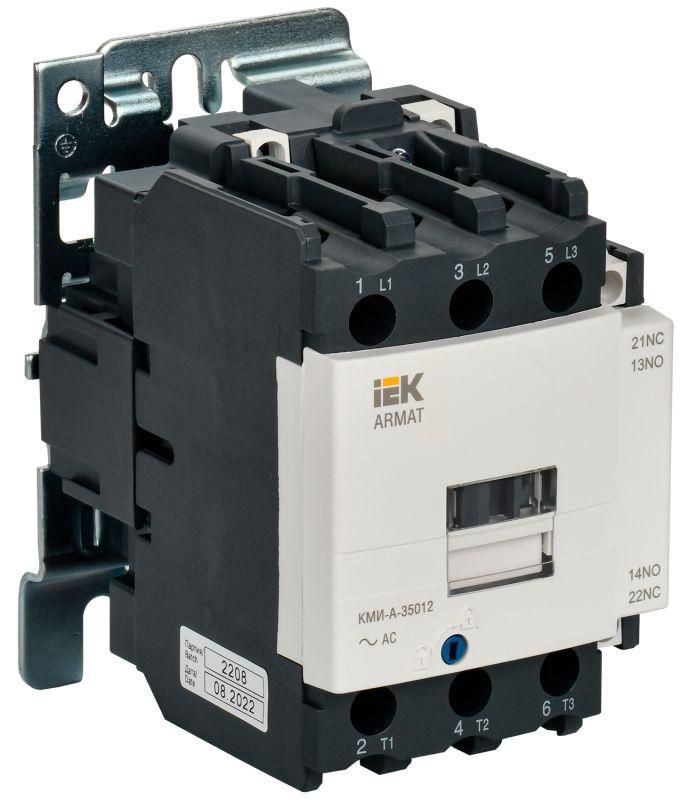

Контактор КМИ-А-35012 LC1D 50А кат. 400В AC 1НО+1НЗ AC-3 IEK AR-ACC-31-050-400-11

Контактор КМИ-А-35012 LC1D 50А катушка 400В AC 1НО+1НЗ AC-3 от IEK предназначен для дистанционного включения и отключения трёхфазных электродвигателей и других индуктивных нагрузок. Этот контактный аппарат работает в сетях с напряжением до 660 В переменного тока, рассчитан на длительную эксплуатацию - до 15 лет - и монтируется на DIN-рейку. Артикул ar-acc-31-050-400-11 соответствует серии ARMAT.

Назначение и область применения

Контактор КМИ-А-35012 LC1D 50А катушка 400В AC 1НО+1НЗ AC-3 используется для управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Подходит для частых включений и отключений - например, в системах автоматического ввода резерва (АВР), насосах, вентиляторах, кран-балках и тепловых установках. Также применяется для коммутации осветительных и нагревательных нагрузок, где требуется надёжное управление большими токами.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение питания катушки: 400 В
• Номинальный ток: 50 А
• Количество главных контактов: 3 нормально замкнутых + 1 нормально разомкнутый (3НО+1НЗ)
• Количество вспомогательных контактов: 1 нормально открытый + 1 нормально закрытый (1НО+1НЗ)
• Коммутируемая мощность при AC-3, 400 В: 22 кВт
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя
• Способ монтажа: на DIN-рейку или монтажную плату
• Подключение силовой цепи: винтовые зажимы
• Срок службы: 15 лет

Совместимость и монтаж

Контактор КМИ-А-35012 LC1D 50А катушка 400В AC 1НО+1НЗ AC-3 совместим с DIN-рейкой стандарта EN 60715. Устанавливается легко - фиксируется защёлкой. Для подключения проводов используйте жилы сечением до 16 мм2. Винтовые зажимы обеспечивают надёжный контакт даже при вибрациях. Вспомогательные контакты можно использовать для сигнализации состояния (например, “двигатель в работе”) или в цепях блокировки. Монтаж на плату возможен, но требует соблюдения габаритов и шага крепёжных отверстий - уточняйте чертёж в документации.

Безопасность и стандарты

Контактор КМИ-А-35012 LC1D 50А катушка 400В AC 1НО+1НЗ AC-3 соответствует ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009). Это гарантирует соответствие требованиям безопасности, износостойкости и испытанию на коммутационную способность. Сертифицирован для работы в промышленной среде с уровнем перегрузок, характерных для оборудования класса AC-3.

Преимущества

• Высокая коммутационная долговечность - 15 лет при штатных условиях эксплуатации
• Устойчив к скачкам напряжения благодаря стабильной катушке на 400 В
• Гибкая комплектация: три основных контакта и два вспомогательных позволяют реализовать сложные схемы управления
• Совместим с популярными сериями (LC1D) - легко заменить аналоги от других производителей
• Надёжное винтовое подключение снижает риск ослабления контактов при вибрации

Ограничения применения

• Не подходит для реверсивных схем - нельзя менять направление вращения двигателя без внешнего переключения
• Катушка рассчитана только на 400 В AC - не работает при постоянном токе или другом напряжении (например, 220 В)
• Не имеет защиты от перегрузки - обязательно применять с тепловым реле или автоматическим выключателем
• Не рекомендован для частых включений более 1200 раз в час - превышение сокращает срок службы
• Не предназначен для взрывоопасных зон - отсутствует взрывозащита

Примеры использования

• Управление насосом в системе водоснабжения - включение при достижении нижнего уровня воды, отключение при верхнем
• Автоматический запуск вентилятора в HVAC-системе по сигналу термостата
• Контроль пуска печи в производстве - включение через кнопочную станцию с аварийной остановкой
• Система АВР: при отключении основного питания - автоматическое включение резервного генератора через этот контактор

Практические советы

• Выбирайте контактор с запасом по току - если двигатель потребляет 45 А, лучше взять 50 А, как здесь
• Обязательно подключите тепловое реле (например, LR2-D) перед контактором для защиты от перегрузки
• Проверьте посадочные размеры перед монтажом - хотя он стандартный, у некоторых моделей отличаются крепёжные отверстия
• При подключении вспомогательных контактов помните: НО - замыкается при включении, НЗ - размыкается
• Для частого использования (более 600 включений/час) проверяйте состояние контактов каждые 6–12 месяцев
• Не допускайте попадания пыли и влаги внутрь - хоть корпус герметичен, но не имеет IP-защиты
