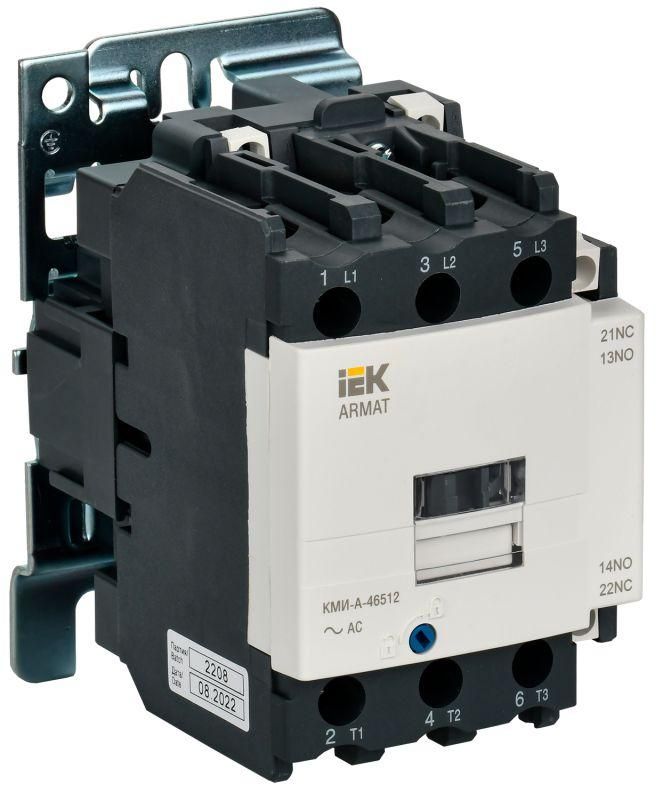

Контактор КМИ-А-46512 LC1D 65А кат. 110В AC 1НО+1НЗ AC-3 IEK AR-ACC-41-065-110-11

Контактор КМИ-А-46512 LC1D 65А 110В/АС3 - устройство для дистанционного включения и отключения трёхфазных нагрузок, таких как электродвигатели, нагреватели и системы освещения. Произведён компанией IEK, артикул ar-acc-41-065-110-11, предназначен для монтажа на DIN-рейку и работает в сетях с напряжением 110 В переменного тока.

Назначение и область применения

Контактор КМИ-А-46512 LC1D 65А 110В/АС3 используется для управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Подходит для частых включений и отключений - например, в системах автоматического ввода резерва (АВР), на конвейерах, насосах, вентиляторах, печах и кран-балках. Также применяется для коммутации осветительных и нагревательных нагрузок, где требуется надёжное управление большими токами.

Технические характеристики

• Номинальный ток: 65 А - способен выдерживать постоянную нагрузку до этого значения в режиме AC-3 (пусковые токи двигателей).
• Номинальное напряжение катушки управления: 110 В переменного тока - требует именно такого напряжения для срабатывания.
• Количество полюсов: 3 - переключает все три фазы одновременно.
• Номинальная коммутируемая мощность: 30 кВт - максимальная мощность двигателя, который можно управлять этим контактором в режиме AC-3.
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - используются для сигнализации, блокировок и управления схемой.
• Исполнение: нереверсивное - не позволяет менять направление вращения двигателя; для реверса нужен второй контактор.
• Способ монтажа: DIN-рейка и монтажная плата - гибкий вариант крепления.
• Подключение силовой цепи: винтовое - надёжное, но требует периодической проверки затяжки.
• Гарантийный срок: 60 месяцев - длительная гарантия, подтверждает качество сборки.

Совместимость и монтаж

Контактор КМИ-А-46512 LC1D 65А 110В/АС3 совместим с DIN-рейками стандарта EN 60715. Устанавливается легко - защёлкивается на рейку, затем подключаются провода через винты. Для подключения катушки используйте провода сечением 0,5–2,5 мм2. Силовые клеммы рассчитаны на провода до 25 мм2. Монтаж на плату возможен, но требует дополнительной фиксации. Обязательно соблюдайте расстояние до других аппаратов - минимум 10 мм для теплоотвода.

Безопасность и стандарты

Контактор соответствует ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009). Это значит, что он прошёл испытания на долговечность, теплостойкость, износостойкость контактов и безопасность при аварийных ситуациях. Сертифицирован для работы в промышленных условиях с уровнем загрязнения 2 и перегрузками до 8-кратного рабочего тока.

Преимущества

• Высокая механическая износостойкость - до 10 млн операций, что важно для часто включающихся систем.
• Устойчивость к перегрузкам и импульсным токам - идеален для пуска двигателей.
• Чёткое визуальное положение контактов - видно, замкнут ли контакт, даже без тестера.
• Совместимость с другими элементами серии ARMAT - можно комплектовать одними и теми же кабельными решениями и вспомогательными модулями.

Ограничения применения

• Не подходит для постоянного тока (DC) - катушка рассчитана исключительно на 110 В переменного тока.
• Недопустимо использовать для защиты от перегрузок - контактор не имеет тепловой защиты, её нужно обеспечить отдельным тепловым реле.
• Не рекомендован для частых включений при токе выше 65 А - риск сваривания контактов.
• Не предназначен для взрывоопасных зон - отсутствует взрывозащита IP65+ и сертификат ATEX.

Примеры использования

• Управление насосом в системе водоснабжения - включение по сигналу датчика уровня.
• Автоматический запуск вентилятора в HVAC-системе после достижения порога температуры.
• Система АВР: при отключении основного питания контактор отключает нагрузку, а другой контактор включает резервный источник.
• Контроль печи в термическом оборудовании - включение нагревателей по программе.

Практические советы

• Проверяйте затяжку винтов через 1–2 месяца после первого включения - особенно при больших токах.
• Для продления срока службы используйте RC-цепочки или варисторы на катушке - снижают помехи и продлевают жизнь электромагнита.
• Если питание катушки 110 В - убедитесь, что ваша сеть стабильна. Перепады напряжения ниже 85 % вызывают щелчки и отказы.
• Не забудьте подключить вспомогательные контакты (НО и НЗ) - они нужны для блокировки, индикации состояния и интерлоков.
• При замене - выбирайте аналогичный артикул ar-acc-41-065-110-11. Замена на другую модель может потребовать переделки схемы.
