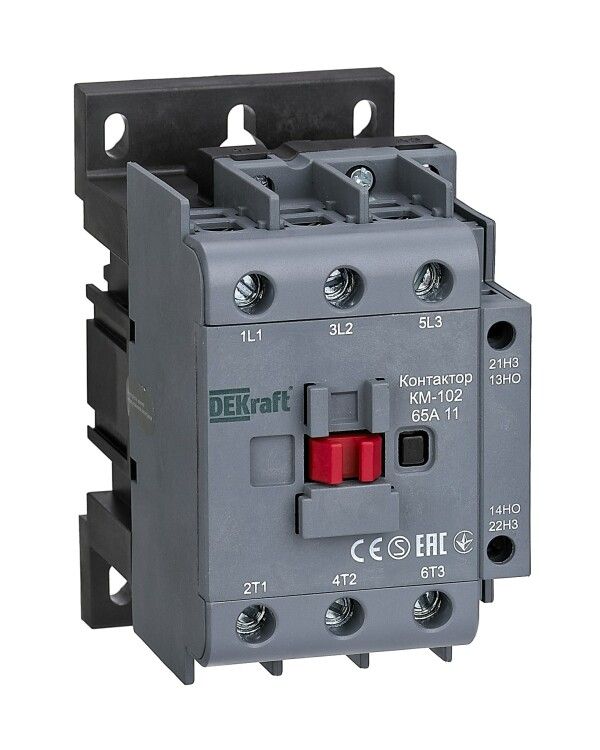

Контактор КМ-102 65А кат. 110В AC 1НО+1НЗ AC-3 AC-4 DEKraft 22328DEK APC

Контактор КМ-102 от DEKraft - устройство для дистанционного включения и выключения нагрузок до 65 А, подходящий для управления двигателями, светильниками и конденсаторными батареями. Монтируется на DIN-рейку, питается от сети 110 В переменного тока, имеет один нормально открытый и один нормально закрытый вспомогательный контакт.

Назначение и область применения

Контактор КМ-102 предназначен для частых операций включения и отключения электрических нагрузок. Подходит для:

• Управления асинхронными двигателями (до 30 кВт по классу AC-3, до 15 кВт по AC-4)
• Коммутации осветительных сетей
• Подключения и отключения конденсаторных батарей
• Автоматизации технологических линий, насосов, вентиляторов, конвейеров

Работает в сетях переменного тока до 690 В. Не предназначен для постоянной работы с высокими импульсными нагрузками или частыми пусками сверхмощных двигателей без учета теплового режима.

Технические характеристики

• Номинальный ток: 65 А (при AC-3 и AC-4)
• Напряжение управления: 110 В переменного тока (AC)
• Коммутируемая мощность: 30 кВт (AC-3), 15 кВт (AC-4)
• Количество контактов: 1 нормально открытый (НО), 1 нормально закрытый (НЗ)
• Тип тока управления: Переменный (AC) - не совместим с DC
• Исполнение: Нереверсивное - не позволяет менять направление вращения двигателя
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Способ подключения силовых цепей: Винтовые зажимы
• Способ монтажа: На DIN-рейку (стандарт 35 мм)

Совместимость и монтаж

Контактор КМ-102 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения силовых проводов используются винтовые зажимы - рекомендуется использовать медные жилы сечением до 25 мм2. Управляющая катушка рассчитана только на 110 В переменного тока - подключение к постоянному току или другому напряжению вызовет выход из строя.

Вспомогательные контакты (1НО+1НЗ) позволяют реализовать блокировочные схемы, сигнализацию состояния или управление другими цепями. Подключение к ним выполняется через отдельные клеммы, расположенные на передней панели.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 для контакторов среднего класса. Защита IP20 предотвращает доступ к токоведущим элементам при обычном использовании, но не обеспечивает герметичность. Для работы в условиях повышенной запыленности или влажности требуется внешняя защитная оболочка или корпус.

Преимущества

• Высокая надёжность коммутации при частых включениях (до 1200 раз/час при AC-3)
• Чёткая механическая фиксация положения контактов
• Простота замены - совместим с большинством стандартных DIN-коробок
• Наличие вспомогательных контактов снижает необходимость в дополнительных реле
• Экономичное энергопотребление катушки (110 В AC - оптимально для систем автоматики)

Ограничения применения

• Не работает при напряжении управления ниже 85 В или выше 120 В - возможны отказы включения или перегрев
• Не предназначена для коммутации постоянного тока - использование с DC повредит катушку
• IP20 не защищает от пыли и влаги - нельзя устанавливать в сырых, пыльных или наружных помещениях без дополнительной защиты
• Нельзя применять для реверса двигателей - требуются два контактора или специальный реверсивный модуль
• Максимальная частота включений - 1200 раз/час; превышение сокращает срок службы

Примеры использования

• Управление насосом в системе водоснабжения - включение по сигналу датчика уровня
• Включение группы LED-светильников в цеху по расписанию
• Отключение конденсаторной батареи после завершения работы станка
• Сигнализация состояния “работает” через НО-контакт в панели управления
• Логическая связь с термореле - отключение двигателя при перегреве через НЗ-контакт

Практические советы

• Проверьте соответствие напряжения управления - 110 В AC - перед подключением. Применение 220 В приведёт к немедленному выходу контактора КМ-102 из строя.
• При монтаже затягивайте винты усилием 0,5–0,7 Нм - недостаточное или чрезмерное усилие вызывает нагрев и окисление контактов.
• Для длительной работы при максимальной нагрузке (65 А) обеспечьте хорошую вентиляцию вокруг контактора - он греется при работе.
• Если используется в системе с частыми пусками, проверьте тепловую нагрузку - при более чем 600 включений/сутки рекомендован контроль температуры.
• Вспомогательные контакты можно использовать для создания самоблокировки - подключите НО-контакт параллельно кнопке “Пуск”.
• Артикул 22328dek - единственный номер для заказа этого исполнения. Аналоги других брендов имеют другие габариты и клеммы - не взаимозаменяемы.
