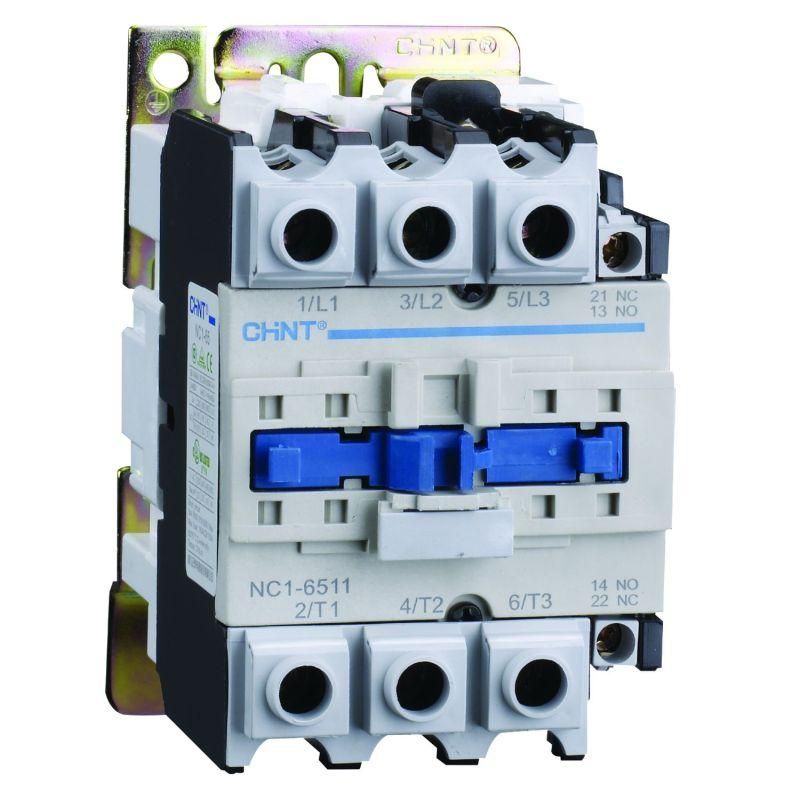

Контактор NC1-6511 65А 110В/АС3 1НО+1НЗ 50Гц (R) | 222702 CHINT

Контактор NC1-6511 65А 110В/АС3 - это надёжное устройство для автоматического включения и отключения мощных нагрузок переменного тока. Бренд CHINT предлагает эту модель в серии NC1 для промышленной автоматизации, где требуется управление двигателями, нагревательными элементами и другим оборудованием с частыми циклами включения. Артикул 222702 соответствует спецификации на 65 А, 110 В переменного тока, 50 Гц.

Назначение и область применения

Контактор NC1-6511 65А 110В/АС3 предназначен для дистанционного управления силовыми цепями переменного тока. Он используется там, где необходимо часто включать и отключать оборудование без механического воздействия. Подходит для работы с асинхронными двигателями, насосами, компрессорами, системами вентиляции, конвейерами и нагревательными установками. Устройство особенно эффективно в составе магнитных пускателей, когда требуется защита от перегрузок через подключение теплового реле.

Технические характеристики

• Тип устройства: контактор (электромагнитное реле)
• Тип тока: переменный (AC), 50 Гц
• Номинальный рабочий ток: 65 А (при AC-3 - для двигателей)
• Напряжение катушки управления: 110 В переменного тока
• Количество нормально открытых (NO) контактов: 3
• Количество нормально замкнутых (NC) контактов: 1
• Электромагнитная катушка рассчитана на работу с сетью 110 В AC - требует точного соответствия напряжения управления

Совместимость и монтаж

Контактор NC1-6511 65А 110В/АС3 монтируется на DIN-рейку 35 мм, что обеспечивает быстрое и стандартизированное крепление в распределительных щитах. Клеммы для подключения силовой цепи и катушки управления доступны с обоих сторон - удобно для компактной сборки. Для подключения проводов рекомендуется использовать жилы сечением до 25 мм2. Обязательно проверьте соответствие напряжения питания катушки - 110 В AC - перед запуском. Нельзя подключать к постоянному току или другому напряжению - это повредит катушку.

Безопасность и стандарты

Изделие соответствует международным требованиям IEC 60947-4-1 для контакторов переменного тока. Серия NC1 прошла испытания на долговечность: более 1 млн операций в условиях AC-3. Конструкция исключает самопроизвольное отключение при колебаниях сети. Защита от случайного включения обеспечена физической изоляцией контактов и корпусом из самозатухающего пластика.

Преимущества

• Высокая коммутационная способность - 65 А при нагрузках типа AC-3 (двигатели)
• Устойчивость к перегрузкам и импульсным токам при пуске двигателей
• Широкая совместимость с дополнительными модулями: временные задержки, реверсивные блоки, блокировки
• Поддержка интеграции в системы “звезда-треугольник” и другие сложные схемы управления
• Стандартный форм-фактор - легко заменить аналогичные модели других производителей

Ограничения применения

• Не предназначено для работы с постоянным током - использование на DC приведёт к выходу из строя катушки
• Напряжение управления строго 110 В AC; отклонение +-10% допустимо, ниже - контактор не включится, выше - перегрев катушки
• Не имеет встроенной защиты от перегрузки - обязательно используйте внешнее тепловое реле
• Не рекомендуется для частых включений при токе выше 65 А - риск сваривания контактов
• Не подходит для взрывоопасных сред - отсутствует взрывозащита

Примеры использования

• Автоматический пуск асинхронного двигателя 45 кВт в системе конвейера
• Управление группой нагревателей в термокамере с циклическим режимом
• Часть схемы “звезда-треугольник” для мягкого пуска крупного насоса
• Комбинированный пускатель с тепловым реле и кнопочной станцией

Практические советы

• При монтаже в щите оставляйте зазор минимум 50 мм вокруг контактора NC1-6511 65А 110В/АС3 для теплоотвода
• Проверяйте плотность затяжки клемм - недостаточно затянутые соединения вызывают перегрев
• Для длительной службы используйте дополнительные блоки (например, NO-блоки) только с одобренными производителем модулями серии NC1
• Если нужен реверс - выбирайте пару контакторов NC1 с блокировкой, чтобы избежать короткого замыкания
• Заменяйте контактор NC1-6511 65А 110В/АС3 при появлении следов оплавления на контактах или при увеличенном шуме при включении
