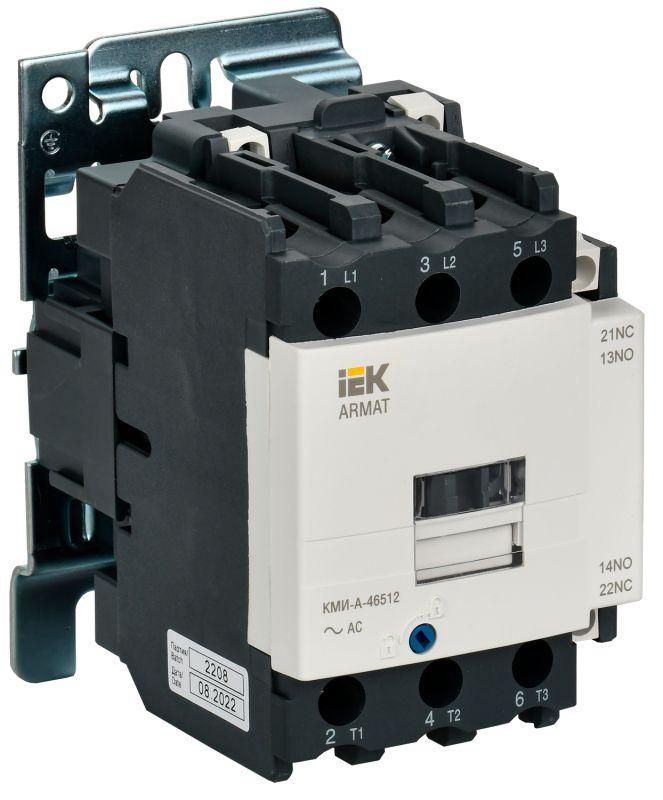

Контактор КМИ-А-46512 LC1D 65А кат. 24В AC 1НО+1НЗ AC-3 IEK AR-ACC-41-065-024-11

Контактор КМИ-А-46512 LC1D 65А 24В/АС3 1 нормально открытый/1 нормально закрытый контакт - это надёжное устройство для удалённого включения и отключения трёхфазных нагрузок, таких как двигатели, нагреватели и системы освещения. Произведённый компанией IEK, этот контактор из серии ARMAT рассчитан на длительную работу в промышленной среде и совместим с DIN-рейкой.

Назначение и область применения

Контактор КМИ-А-46512 LC1D 65А 24В/АС3 предназначен для частого включения и выключения трёхфазных электродвигателей с короткозамкнутым ротором, а также для управления другими мощными нагрузками: нагревательными элементами, вентиляторами, насосами, печами и системами АВР. Он работает в качестве исполнительного устройства в цепях управления, обеспечивая безопасное коммутирование токов до 65 А при напряжении сети до 660 В переменного тока.

Технические характеристики

• Номинальный ток: 65 А (при AC-3 - управление асинхронными двигателями)
• Напряжение питания катушки: 24 В переменного тока (AC)
• Число полюсов: 3 - позволяет управлять трёхфазной нагрузкой полностью
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Род тока: переменный (AC)
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя
• Способ монтажа: на DIN-рейку или монтажную плату
• Срок службы: до 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Контактор КМИ-А-46512 LC1D 65А 24В/АС3 легко устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения катушки используется два вывода, расположенные на передней панели - они подходят под провода сечением до 2,5 мм2. Главные силовые контакты рассчитаны на подключение медных жил до 16 мм2. Устройство можно фиксировать и на монтажной плате, если требуется компактная сборка в шкафу. Обязательно проверьте соответствие напряжения катушки (24 В AC) источнику управления - неверное питание вызовет отказ работы.

Безопасность и стандарты

Контактор КМИ-А-46512 LC1D 65А 24В/АС3 соответствует требованиям ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009). Это гарантирует соответствие европейским и российским нормам безопасности, долговечности и электромагнитной совместимости. Конструкция защищена от случайного прикосновения к токоведущим частям при установленном корпусе.

Преимущества

• Высокая механическая износостойкость - срок службы до 15 лет при регулярных циклах включения
• Стабильная работа при колебаниях напряжения +-10% от 24 В AC
• Удобный монтаж на DIN-рейку - экономия времени при сборке распределительных щитов
• Наличие одного НО и одного НЗ контакта позволяет реализовать базовые схемы управления без внешних реле
• Совместимость с популярными сериями контакторов LC1D - возможна замена аналогов без изменения габаритов

Ограничения применения

• Не предназначен для постоянного управления двигателем в режиме частотного регулирования - требует дополнительных устройств защиты
• Не имеет встроенной тепловой защиты - необходимо использовать отдельные тепловые реле при работе с двигателями
• Не рекомендован для частых перегрузок выше 65 А - риск сваривания контактов
• Катушка работает только от переменного тока 24 В - нельзя подключать к постоянному току
• Отсутствует IP-защита - применяется только внутри закрытых шкафов, исключающих попадание пыли и влаги

Примеры использования

• Управление насосом в системе водоснабжения через пульт управления с кнопками “пуск” и “стоп”
• Автоматическое включение резервного генератора в системе АВР
• Включение печи нагрева в технологической линии
• Управление вентиляционными установками по сигналу термостата
• Пуск крупного конвейера в пищевой или химической промышленности

Практические советы

• Выбирая контактор КМИ-А-46512 LC1D 65А 24В/АС3, убедитесь, что ваш источник управления даёт именно 24 В переменного тока - использование постоянного тока повредит катушку.
• Для защиты двигателя обязательно используйте тепловое реле (например, LR2-D) последовательно с контактором.
• При монтаже на DIN-рейку плотно зафиксируйте устройство - слабое крепление вызывает вибрацию и быстрый износ контактов.
• Если в схеме есть высокочастотные помехи (частотники, сварочные аппараты), установите RC-фильтр на вход катушки.
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной эксплуатации - окисление снижает надёжность включения.
