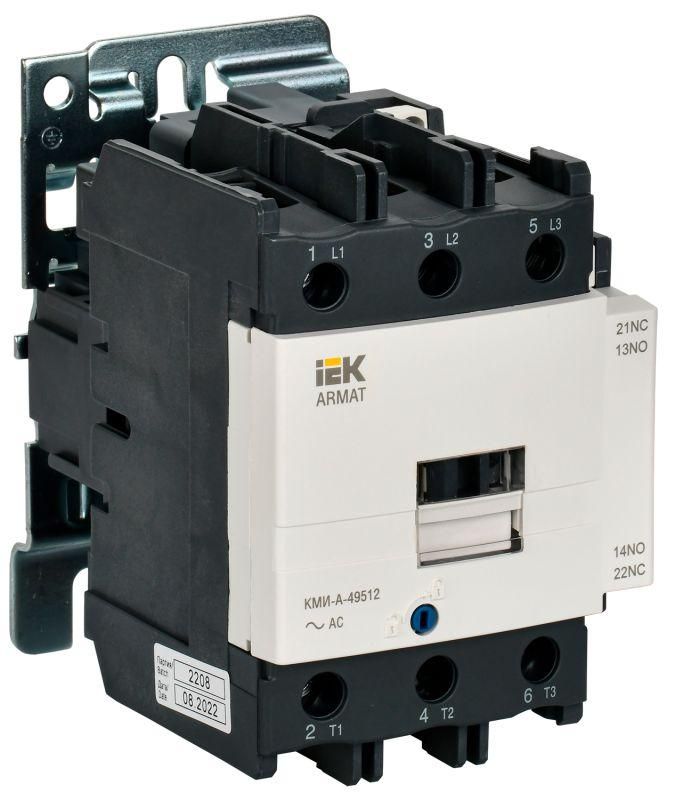

Контактор КМИ-А-49512 LC1D 95А кат. 400В AC 1НО+1НЗ AC-3 IEK AR-ACC-41-095-400-11

Контактор КМИ-А-49512 LC1D 95А 400В/АС3 1 нормально открытый/1 нормально закрытый - это надёжное устройство для удалённого включения и выключения трёхфазных двигателей и других мощных нагрузок. Произведённый компанией IEK, он предназначен для работы на DIN-рейке и совместим с типичными системами автоматизации. Артикул ar-acc-41-095-400-11 указывает на конкретную модификацию с одним нормально открытым и одним нормально замкнутым вспомогательным контактами.

Назначение и область применения

Контактор КМИ-А-49512 LC1D 95А 400В/АС3 используется для дистанционного управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Подходит для частых циклов включения-выключения, таких как запуск насосов, вентиляторов, компрессоров, конвейеров и печей. Также применяется в системах автоматического ввода резерва (АВР), управлении освещением и нагревательными установками. Его можно использовать вместо реле большой мощности там, где требуется высокая износостойкость и долгий срок службы.

Технические характеристики

• Номинальное напряжение питания: 400 В переменного тока (AC)
• Номинальный ток: 95 А при AC-3 (пусковые режимы двигателей)
• Количество полюсов: 3 - обеспечивает коммутацию всех фаз трёхфазной сети
• Коммутируемая мощность: до 45 кВт - позволяет управлять двигателями средней и крупной мощности
• Количество вспомогательных контактов: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ) - используются для сигнализации, блокировок и управления схемами
• Род тока: переменный (AC) - не постоянный ток
• Исполнение: нереверсивное - нельзя переключить направление вращения двигателя без внешнего реверса
• Подключение: винтовые зажимы - удобны для многожильных и одножильных проводов до 25 мм2
• Срок службы: 15 лет - рассчитан на длительную работу в промышленных условиях
• Способ монтажа: DIN-рейка (TS35) и монтажная плита - гибкая установка в щитах любого типа

Совместимость и монтаж

Контактор КМИ-А-49512 LC1D 95А 400В/АС3 легко устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть корпус на рейке - никаких дополнительных креплений не требуется. Винтовые зажимы позволяют подключать медные провода сечением до 25 мм2. Убедитесь, что силовые кабели подходят по токовой нагрузке - для 95 А рекомендовано сечение не менее 25 мм2. Вспомогательные контакты подключаются через отдельные клеммы; они не влияют на основную цепь, но обеспечивают сигналы управления в PLC или кнопочные станции.

Безопасность и стандарты

Контактор КМИ-А-49512 LC1D 95А 400В/АС3 соответствует требованиям ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009). Это гарантирует соответствие европейским и мировым стандартам безопасности, испытаний на механическую прочность, термическую устойчивость и электрическую целостность. Серия ARMAT прошла сертификацию в России и странах ЕАЭС, допущена к применению в промышленных объектах.

Преимущества

• Высокая коммутационная способность - выдерживает до 1 млн операций при AC-3
• Удобный доступ к клеммам - обслуживание и диагностика возможны без демонтажа
• Стандартная форма и размер - взаимозаменяем с аналогами Schneider, Siemens, ABB
• Защита от случайного отключения - жесткий механизм фиксации положения якоря
• Наличие двух типов вспомогательных контактов - снижает необходимость в дополнительных реле

Ограничения применения

• Не предназначен для постоянного тока - использование на DC вызовет быстрый выход из строя
• Нельзя использовать как реверсивный контактор - для изменения направления движения нужен второй контактор
• Не имеет защиты от перегрузки - обязательно сочетать с тепловым реле или автоматическим выключателем
• Работает только при температуре окружающей среды от –25C до +60C - требует защиты от экстремальных условий
• Не герметичен - не следует устанавливать во влажных помещениях без боксов IP54+

Примеры использования

• Автоматический контроль насосной станции - включение при достижении уровня воды
• Управление вентиляцией в производственных цехах - работа по расписанию через контроллер
• Система АВР - переключение с основного на резервный источник питания
• Линии производства с периодическими остановками - частые пуски двигателей конвейера
• Обогревательные системы - включение нагревателей при снижении температуры

Практические советы

• Выбирая контактор КМИ-А-49512 LC1D 95А 400В/АС3, проверьте, чтобы питание было именно переменным током - 400 В +-10%
• Для долгой жизни устройства используйте предохранители или автоматы с характеристикой D для защиты от импульсных токов при пуске
• При подключении вспомогательных контактов учтите полярность - НО и НЗ имеют разные функции в схеме управления
• Если работаете в пыльном помещении - установите контактор внутри шкафа с классом защиты минимум IP54
• Проверяйте затяжку винтов после первых нескольких включений - металл может слегка деформироваться
• Запасной вариант: если нужен реверс - возьмите два таких контактора и организуйте блокировки
