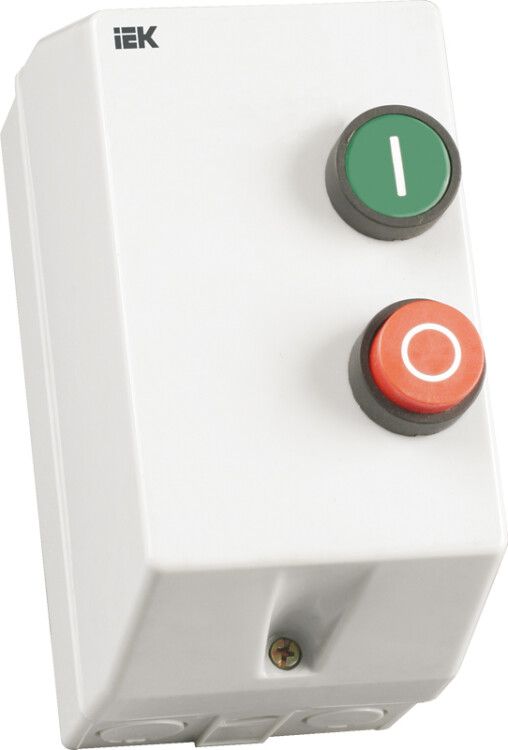

Контактор КМИ-11260 12А с индик. Ue=230В/АС3 IP54 KARAT IEK KKM16-012-I-220-00

Контактор КМИ11260 12А IP54 с индикацией Ue=230В/АС3 - это компактное коммутационное устройство от IEK, предназначенное для дистанционного запуска и защиты трёхфазных электродвигателей. Благодаря защищённому корпусу IP54 и встроенному тепловому реле, этот контактный аппарат надёжно работает в условиях производства, где есть пыль, влага и частые включения.

Назначение и область применения

Контактор КМИ11260 12А IP54 с индикацией Ue=230В/АС3 применяется для удалённого включения и выключения трёхфазных асинхронных с короткозамкнутым ротором. Он обеспечивает защиту двигателя от длительных перегрузок и обрыва фазы благодаря встроенном тепловому реле РТИ. Устройство идеально подходит для установки на станках, насосах, вентиляторах, конвейерах и других механизмах, требующих регулярного пуска и остановки.

Технические характеристики

• Номинальный ток: 12 А - способен управлять нагрузкой до 5,5 кВт при напряжении 400 В
• Род тока: переменный (AC), совместим с сетями 50 Гц
• Напряжение управления: 230 В переменного тока - питание катушки соответствует распространённым бытовым и промышленным системам контроля
• Число силовых полюсов: 3 - управляет всеми тремя фазами одновременно
• Степень защиты: IP54 - защищает от пыли и брызг воды со всех сторон
• Тип подключения: винтовые зажимы - удобны для многожильных и одножильных проводов
• Максимальное сечение кабеля: 4 мм2 - позволяет использовать стандартные медные жилы
• Способ монтажа: DIN-рейка или на монтажную плату - гибкий вариант установки
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с повышенной влажностью и колебаниями температуры
• Диапазон температур: от –25 C до +50 C - подходит для холодных цехов и нагреваемых зон
• Механическая износостойкость: 10 млн циклов - долгий срок службы даже при частых операциях
• Условный ток короткого замыкания: 1 кА - обеспечивает отказоустойчивость при аварийных режимах
• Настройка защиты от перегрузки: 9–13 А - можно точно адаптировать под конкретный двигатель
• Количество нормально открытых контактов: 1 - сигнализацией или внешней блокировкой
• Гарантия: 3 года - подтверждает качество изготовления

Совместимость и монтаж

Контактор КМИ11260 12А IP54 с индикацией Ue=230В/АС3 легко монтируется на стандартную DIN-рейку шириной 35 мм. Также допускается крепление болтами прямо на стенку или панель. Для правильной работы важно соблюдать ориентацию: выводы катушки должны быть направлены вверх. Разрешено отклонение от вертикали до 30° в горизонтальной плоскости - это повышает гибкость при установке в ограниченном пространстве. Подключение осуществляется через винтовые зажимы; рекомендовано затягивать с усилием, указанным в руководстве, чтобы избежать перегрева.

Безопасность и стандарты

Контактор КМИ11260 12А IP54 с индикацией Ue=230В/АС3 соответствует требованиям ГОСТ Р 50030.4.1, что гарантирует соответствие европейским стандартам IEC 60947-4-1. Оболочка выполнена из самозагасающего материала, предотвращающего распространение пламени. Комплексная защита от перегрузки и короткого замыкания снижает риск выхода оборудования из строя и минимизирует опасность возгорания.

Преимущества

• Объединяет контактор и тепловое реле в одном корпусе - экономит место и время монтажа
• Защита IP54 делает возможным использование в сыром, пыльном или грязном окружении
• Высокая механическая износостойкость - служит десятки лет даже при ежедневных включениях
• Широкий диапазон настройки термореле (9–13 А) - точная адаптация под реальные условия нагрузки
• Поддержка двух вариантов крепления - универсальное решение для любых шкафов и щитов

Ограничения применения

• Не предназначен для постоянной работы при температурах ниже –25 C или выше +50 C - требуется дополнительный обогрев или охладитель
• Запрещается монтаж в перевёрнутом виде (катушка вниз): это нарушает теплообмен и может вызвать ложное срабатывание
• Не подходит для управления однофазными двигателями или нагрузками постоянного тока
• Не имеет функции автоматического восстановления после срабатывания теплового реле - необходимо ручное включение
• Не содержит встроенной защиты от импульсных помех - при наличии частотных преобразователей требуется дополнительный фильтр

Примеры использования

• Автоматический насос в канализационной станции - включение при уровне жидкости, защита от заклинивания
• Конвейерная лента на пищевом предприятии - периодические запуски, защита от перегрузки при забивании
• Воздуховод с вентилятором в цеху - работа в условиях высокой пылевой нагрузки
• Фрезерный станок с ЧПУ - безопасный пуск и остановка по сигналу контроллера

Практические советы

• Выбирая контактный аппарат, проверьте, что номинальный ток двигателя попадает в диапазон 9–13 А - иначе реле будет либо слишком чувствительно, либо не сработает
• При использовании кабеля сечением 4 мм2 используйте наконечники типа ШК или НШВИ - они обеспечивают лучший контакт в винтовых зажимах
• Не располагайте рядом с источниками сильного тепла - перегрев сокращает срок службы катушки и контактов
• Проверяйте состояние контактов каждые 6 месяцев при активной эксплуатации - особенно если наблюдаются скачки напряжения
• Для сложных систем автоматизации подключите индикацию с помощью одного НО контакта - он покажет состояние включения
