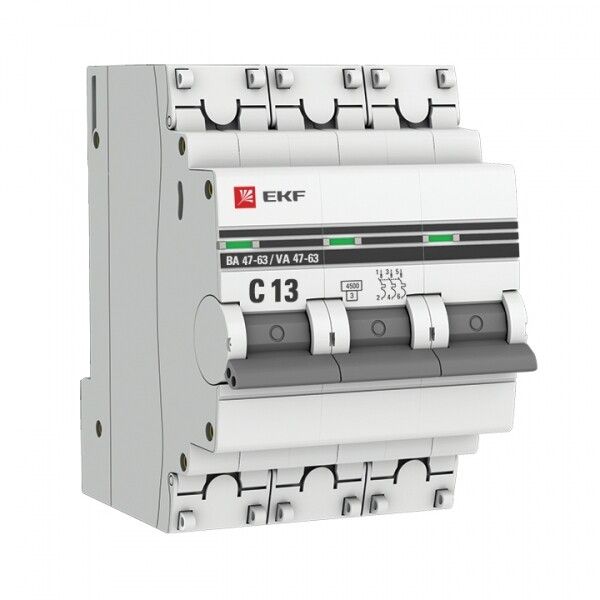

Выключатель автоматический трехполюсный ВА 47-63 13А C 4,5кА PROxima | mcb4763-3-13C-pro EKF

Автоматический выключатель модульный трехполюсный 13А С 4,5кА ВА 47-63 от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот прибор используется в бытовых и промышленных системах, где требуется надежная защита на 400 В переменного тока. Артикул mcb4763-3-13c-pro относится к серии PROxima и соответствует требованиям ГОСТ Р 50345-2010.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 13А С 4,5кА ВА 47-63 защищает трёхфазные сети от сверхтоков: перегрузок и коротких замыканий. Подходит для установки в щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Применяется в цепях с нагрузкой до 13 А, например - для питания групп розеток, насосов, компрессоров, малых станков и других устройств с умеренным пусковым током.

Технические характеристики

• Номинальный ток: 13 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Номинальное напряжение: 400 В - рабочее напряжение в трёхфазной сети
• Количество полюсов: 3 - защита всех фаз одновременно
• Номинальная отключающая способность: 4,5 кА - максимальный ток КЗ, который выключатель может безопасно отключить
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала; подходит для нагрузок с умеренным пуском (электродвигатели, освещение, нагреватели)
• Класс токоограничения: 3 - высокая скорость отключения, снижающая энергию КЗ
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную работу при кратковременных скачках напряжения
• Номинальное импульсное напряжение: 4 кВ - устойчивость к грозовым и коммутационным перенапряжениям
• Тип расцепителя: электромагнитный + тепловой - двойная защита: мгновенная реакция на КЗ и задержка при перегрузке
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Рабочая температура: от –25C до +50C - допустимый диапазон для внутренней установки
• Поперечное сечение провода: 1–25 мм2 - совместим с медными проводами этого сечения
• Ширина по модулям: 3M - занимает три модуля на DIN-рейке (54 мм)
• Глубина монтажа: 41 мм - требует минимального свободного пространства в щите
• Потери мощности: 6,2 Вт - энергопотребление при работе, влияющее на нагрев в плотных щитах
• Частота: 50 Гц - для сетей России и стран СНГ
• Тип напряжения: переменный (AC)
• Климатическое исполнение: УХЛ4 - рассчитан на умеренные и холодные регионы с повышенной влажностью

Совместимость и монтаж

Автоматический выключатель модульный 13А ВА 47-63 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы, доступ к которым закрыт пластиковыми крышками - они предотвращают случайное прикосновение и позволяют опломбировать устройство. Максимальное сечение провода - 25 мм2, минимальное - 1 мм2. Не рекомендуется использовать многожильные провода без наконечников. Установка возможна только в сухих помещениях, так как степень защиты IP20 не обеспечивает защиту от влаги и пыли.

Безопасность и стандарты

Выключатель сертифицирован по ГОСТ Р 50345-2010 (соответствует IEC 60898-1/2). Соответствует классу токоограничения 3, что повышает безопасность при аварийных режимах. Наличие цветового индикатора позволяет визуально определить состояние: «вкл» - зелёный, «выкл» - красный. Конструкция усиленна дополнительными заклёпками, предотвращающими деформацию корпуса при длительной эксплуатации.

Преимущества

• Улучшенная конструкция корпуса - меньше риск расхождения при сборке
• Защитные крышки на зажимах - безопасность и возможность пломбировки
• Цветовая индикация состояния - легко определяется положение контакта
• Надёжная ручка управления - удобна при частом использовании
• Срок службы до 7 лет (84 месяца) - продлевает интервал между заменами
• Поддержка широкого диапазона сечений проводов - универсальность в монтаже

Ограничения применения

• Не предназначена для установки на улице или во влажных помещениях - IP20 не защищает от воды и пыли
• Не подходит для нагрузок с очень высоким пусковым током (например, крупные двигатели >10 кВт) - характеристика C имеет ограниченный запас по пусковым токам
• Не работает с постоянным током (DC) - только переменный ток 50 Гц
• Требует наличия достаточного места в щите - глубина 41 мм и ширина 54 мм
• Не рекомендуется для цепей с частыми включениями/отключениями - не является аппаратом управления, а лишь защитным

Примеры использования

• Щиток квартиры - защита группы розеток на 3 фазы
• Производственный участок - питание трёхфазного станка с двигателем 3 кВт
• Общественное здание - распределение электроэнергии по этажам через трёхфазный ввод
• Климатическая система - управление и защита кондиционеров с трёхфазным компрессором

Практические советы

• Выбирая автомат, проверьте соответствие сечения провода: для 13 А достаточно 2,5 мм2, но если провод длинный - используйте 4 мм2 для минимизации потерь
• При монтаже затягивайте винты усилием рук - перетягивание повреждает контакт
• Если в щите много автоматов, учтите потери мощности 6,2 Вт - они суммируются и вызывают нагрев
• Для промышленных объектов с частыми перегрузками лучше выбрать характеристику D, а не C
• Пломбировка крышек обязательна при контролируемом доступе - например, в арендованных помещениях
• Проверяйте индикатор после каждого включения - если он не светится, возможно, вышел из строя механизм
