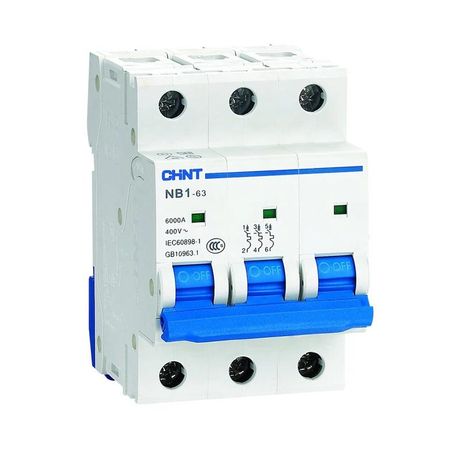

Выключатель автоматический трехполюсный NB1-63 3P 13A 6кА х-ка C (DB) (R) | 179699 CHINT

Автоматический выключатель NB1-63 (R) - трёхполюсный прибор с номинальным током 13 А и отключающей способностью 6 кА, предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Бренд CHINT обеспечивает надёжность и соответствие международным стандартам, а серия NB1-63 (R) широко применяется в промышленных и бытовых установках.

Назначение и область применения

Выключатель NB1-63 (R) защищает электрические сети переменного тока с напряжением до 400 В и частотой 50–60 Гц. Он используется для нечастого включения и отключения нагрузок, а также для предотвращения повреждений оборудования при перегрузках и коротких замыканиях. Подходит для монтажа в щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры.

Технические характеристики

• Номинальный ток: 13 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В
• Отключающая способность: 6 кА
• Характеристика срабатывания: C - подходит для нагрузок со средним пусковым током (например, двигатели, насосы, светильники с ЭПРА)
• Напряжение изоляции: 500 В
• Импульсное напряжение: 4 кВ
• Частота: 50–60 Гц
• Рабочая температура: от -25 C до +40 C
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Модульная ширина: 3 модуля (54 мм)
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренным уровнем запыления
• Механическая износостойкость: 20 000 циклов включения/отключения
• Электрическая износостойкость: 10 000 циклов
• Класс токоограничения: 3 - снижает энергию КЗ, защищая оборудование
• Индикация: визуальное окно показывает состояние контактов (вкл./выкл.)

Совместимость и монтаж

Выключатель NB1-63 (R) монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются кабели сечением, соответствующим номинальному току 13 А (обычно 1,5–2,5 мм2 медный провод). Также возможна коммутация через шины типа PIN и FORK. Устройство совместимо с другими модулями серии NB1-63 - можно собирать компактные щиты с различными комбинациями полюсов (1P, 2P, 3P, 4P и др.).

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60898-1 и ГОСТ Р 50345. Применяет класс токоограничения 3, что снижает тепловую и механическую нагрузку на проводку при коротком замыкании. Индикация положения контактов позволяет оперативно определить причину отключения без дополнительных приборов.

Преимущества

• Устойчивость к высоким импульсным перенапряжениям (до 4 кВ)
• Гибкость в сборке: возможность установки дополнительных модулей (XF9, S9, V9)
• Надёжная фиксация на DIN-рейке и удобный визуальный контроль состояния
• Срок службы более 10 000 электрических циклов
• Совместимость с большинством типовых щитов в России и странах СНГ

Ограничения применения

• Не предназначен для работы во влажной среде или на улице - степень защиты IP20 исключает воздействие воды и пыли
• Не рекомендован для частого включения/отключения (более 5–10 раз в день) - лучше использовать контакторы
• Характеристика “C” не подходит для мощных двигателей с очень высоким пусковым током (лучше выбрать “D”) - например, большие компрессоры или тяжёлая технологическая техника
• Не имеет функции дифференциальной защиты - для защиты от утечек тока требуется установка УЗО

Примеры использования

• Защита трёхфазного электродвигателя 3 кВт на конвейере
• Щитовая защита группы розеток в производственном цеху
• Распределительный щит многоквартирного дома - защита одной фазы
• Питание системы вентиляции с трёхфазным вентилятором

Практические советы

• Выбирая автомат NB1-63 (R), проверьте, чтобы сечение кабеля соответствовало току 13 А - недостаточно сечения вызовет нагрев и выход из строя
• При установке в щите учитывайте ширину 54 мм - три модуля требуют свободного места рядом для других устройств
• Если нужна удалённая сигнализация срабатывания - используйте дополнительный контакт XF9J
• Для защиты от утечек тока обязательно сочетайте этот автомат с УЗО
• Перед заменой всегда отключайте питание - даже при выключенном автоматах есть опасность поражения током на входе
