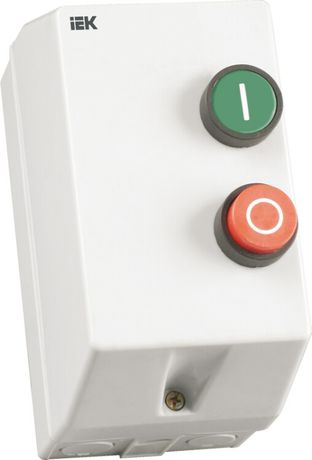

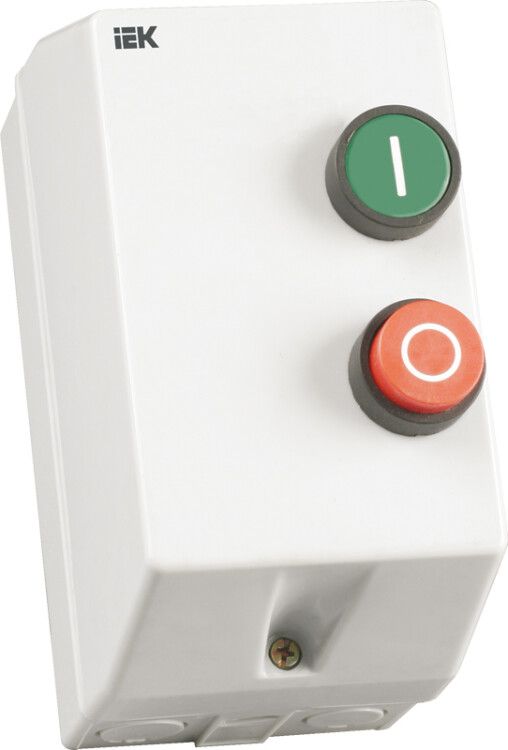

Контактор КМИ-11860 18А с индик. Ue=400В/АС3 IP54 KARAT IEK KKM16-018-I-380-00

Контактор КМИ11860 18А IP54 с индикацией Ue=400В/АС3 от IEK - это защищенное коммутационное устройство с встроенной тепловой защитой, предназначенное для пуска и остановки трёхфазных двигателей, а также для предотвращения повреждений при перегрузках и обрывах фаз.

Назначение и область применения

Контактор КМИ11860 18А IP54 с индикацией Ue=400В/АС3 применяется для дистанционного управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Устройство обеспечивает безопасный запуск, работу и остановку оборудования, одновременно защищая двигатель от длительных перегрузок и аварийных ситуаций - таких как обрыв фазы или повышенный ток. Подходит для установки в условиях производства, где требуется надёжная защита от пыли и брызг воды.

Технические характеристики

• Номинальный ток: 18 А - способен выдерживать постоянную нагрузку до этого значения;
• Род тока: переменный (AC) - работает исключительно в сетях с переменным током;
• Напряжение питания катушки: 400 В - требует именно такого напряжения для включения; не совместим с 220 В или другими уровнями;
• Число силовых полюсов: 3 - управляет всеми тремя фазами одновременно;
• Защита от перегрузки: диапазон 12–18 А - регулируемый порог срабатывания теплового реле;
• Номинальная мощность при 400 В (AC-3): 7,5 кВт - максимальная мощность двигателя, который можно управлять этим контактором;
• Условный ток короткого замыкания: 3 кА - способен выдержать кратковременные скачки тока до этой величины без выхода из строя;
• Степень защиты: IP54 - защищён от пыли (не полностью герметичен) и от брызг воды с любого направления;
• Тип присоединения: винтовые зажимы - удобны для многожильных и одножильных проводов;
• Максимальное сечение кабеля: 6 мм2 - нельзя использовать провода большего сечения;
• Способ монтажа: DIN-рейка или монтажная плата - гибкий вариант установки;
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным и холодным климатом, возможна работа при минусовых температурах;
• Диапазон рабочих температур: от –25 C до +50 C - не рекомендуется использование вне этих границ;
• Механическая износостойкость: 10 млн операций - долгий срок службы при частых включениях;
• Количество нормально открытых (НО) вспомогательных контактов: 1 - сигнализации или блокировки;
• Нормативный документ: ГОСТ Р 50030.4.1 - соответствует требованиям российских стандартов на контакторы.

Совместимость и монтаж

Контактор КМИ11860 18А IP54 с индикацией Ue=400В/АС3 монтируется на шину DIN 35 мм или крепится через отверстия на монтажной плате. Для подключения используйте провода сечением до 6 мм2 - более толстые жилы не войдут в зажимы. Обязательно проверьте соответствие напряжения катушки (400 В) - неверное питание вызовет отказ в работе. Присоединение выполнено винтовым методом - затягивайте клеммы равномерно, чтобы избежать деформации контактных площадок. Устройство уже содержит встроенное тепловое реле РТИ, поэтому внешнее реле не требуется.

Безопасность и стандарты

Контактор КМИ11860 18А IP54 с индикацией Ue=400В/АС3 сертифицирован согласно ГОСТ Р 50030.4.1, что гарантирует соответствие требованиям безопасности для электрооборудования в промышленных системах. Защита IP54 снижает риск повреждения от пыли и случайных брызг, однако не предназначена для работы во влажных средах или под дождём. Механизм имеет механическую износостойкость 10 миллионов циклов - это подтверждает высокую надёжность даже при частом использовании.

Преимущества

• Комплектность: контактор и тепловое реле собраны в одном корпусе - экономия места и времени при монтаже;
• Защита IP54 - позволяет устанавливать устройство в менее контролируемых условиях, чем обычные контакторы;
• Функциональная индикация - наличие светового указателя упрощает диагностику состояния (включение/выключение);
• Высокая механическая износостойкость - увеличивает срок службы без необходимости замены;
• Поддержка DIN-монтажа - легко интегрируется в существующие распределительные щиты.

Ограничения применения

• Не для постоянного тока (DC) - только переменный ток 400 В;
• Нельзя использовать при температурах ниже –25 C или выше +50 C - возможен сбой термореле или потеря прочности материалов;
• IP54 не является герметичной защитой - не допускается погружение в жидкости или воздействие струй воды;
• Не подходит для реверсивных схем - устройство нереверсивное, для изменения направления вращения нужен второй контактор;
• Максимальное сечение кабеля - 6 мм2 - большие провода потребуют переходников или другого устройства.

Примеры использования

• Управление насосами в системах водоснабжения и канализации;
• Пуск вентиляторов и воздушных завес на производстве;
• Автоматизация конвейерных линий с двигателями до 7,5 кВт;
• Компрессоры и станки с асинхронными двигателями в цехах с пылевой средой;
• Щитовые решения в пищевой, химической и деревообрабатывающей промышленности.

Практические советы

• Выбирая контактор КМИ11860 18А IP54 с индикацией Ue=400В/АС3, всегда проверяйте напряжение вашей системы управления - оно должно точно составлять 400 В переменного тока;
• Настройте тепловое реле на ток двигателя, находящийся в диапазоне 12–18 А - лучше всего делать это после первого запуска под нагрузкой;
• При монтаже на DIN-рейку убедитесь, что устройство плотно зафиксировано - люфт может привести к нагреву и окислению контактов;
• Обеспечьте доступ к клавишам управления и индикатору - они нужны для обслуживания и быстрого реагирования;
• Если система работает в условиях сильной запылённости, периодически осматривайте входные отверстия оболочки - возможно, потребуется дополнительная фильтрация воздуха.
