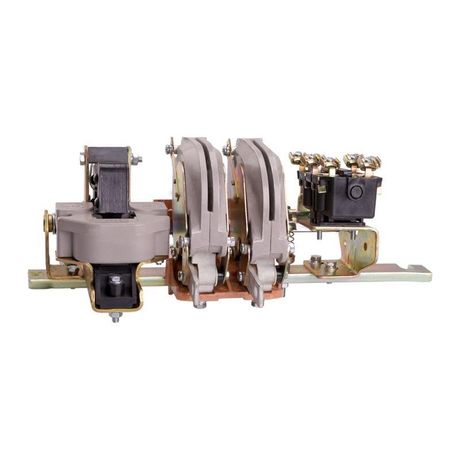

Контактор КТ-6032Б И2 У3 250А кат. 380В AC КЭАЗ 319604

Контактор КТ-6032Б-250А-380AC-И2-У3 от КЭАЗ предназначен для коммутации силовых цепей переменного тока с нагрузкой до 250 А. Он используется в промышленной автоматике, особенно там, где требуется надёжное управление двигателями без необходимости герметизации корпуса.

Назначение и область применения

Контактор КТ-6032Б-250А-380AC-И2-У3 применяется для включения и отключения электродвигателей переменного тока. Подходит для систем, требующих частых операций включения/выключения: конвейеры, насосы, компрессоры, крановое оборудование, подъёмники и станки. Устанавливается в распределительных щитах и пультах управления, где есть доступ к контактам для обслуживания.

Технические характеристики

• Номинальный ток: 250 А - способен выдерживать длительную нагрузку до этого значения без перегрева.
• Номинальное напряжение управления: 380 В AC - катушка срабатывает при таком напряжении, что типично для трёхфазных сетей промышленного типа.
• Число силовых полюсов: 2 - коммутируются два фазных провода, третьей фазой можно управлять внешним устройством или использовать в двухфазных схемах.
• Количество замыкающих контактов: 2 - все контакты работают на замыкание, размыкающие отсутствуют; для реверса или блокировок потребуется дополнительное оборудование.
• Номинальная рабочая мощность (по NEMA): 132 кВт - соответствует классу двигателей средней и большой мощности, используемых в тяжёлых условиях.
• Степень защиты IP00 - нет защиты от пыли и воды; контактная группа полностью открыта, требует установки в закрытом шкафу.
• Тип подключения: болтовое - провода крепятся гайками на клеммах, обеспечивает прочное соединение при высоких токах.
• Способ монтажа: монтажная плата - крепится на металлическую или изоляционную платформу с помощью отверстий в основании, не предполагает DIN-рейку.

Совместимость и монтаж

Контактор КТ-6032Б-250А-380AC-И2-У3 совместим с другими изделиями серии КТ6000 от КЭАЗ. Для монтажа необходима жесткая поверхность - например, стальная пластина толщиной не менее 1,5 мм. Отверстия для крепления расположены с шагом, соответствующим стандартным размерам для этой серии. Болтовое подключение требует использования медных наконечников сечением не менее 50 мм2. Напряжение управления 380 В AC исключает использование с сетью 220 В - необходимо проверить соответствие источника управления перед подключением.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р МЭК 60947-4-1. Сертифицирован для работы в промышленных условиях. Не имеет встроенной защиты от перегрузки или короткого замыкания - обязательна установка предохранителей или автоматических выключателей в цепи питания.

Преимущества

• Высокая механическая износостойкость - рассчитан на более чем 1 млн циклов включения/отключения.
• Надёжная работа при колебаниях напряжения +-10% от 380 В.
• Простая конструкция - минимум деталей снижает вероятность отказа и упрощает ремонт.
• Подходит для экстремальных условий: работает при температуре от −25C до +40C, что соответствует исполнению У3.

Ограничения применения

• Не допускается установка в помещениях с повышенной запылённостью, влажностью или агрессивными средами - IP00 не защищает от внешних воздействий.
• Не подходит для однофазных сетей 220 В - катушка управления требует именно 380 В AC.
• Отсутствие размыкающих контактов ограничивает возможности создания сложных схем управления без дополнительных реле.
• Запрещено монтировать на DIN-рейку - конструкция не предусматривает такой вариант крепления.

Примеры использования

• Управление крупным асинхронным двигателем 132 кВт на ленточном конвейере в цехе металлургии.
• Коммутация нагревательных элементов в печи термообработки.
• Автоматическое включение насосной группы в системе охлаждения станков.
• Система реверса двигателя кранового механизма - в сочетании с другим контактором и блокировками.

Практические советы

• Обязательно используйте медные наконечники с опрессовкой при подключении - это предотвращает нагрев и окисление на болтовых соединениях.
• Проверьте зазор между контактами после монтажа - грязь или брызги металла могут вызвать пробой даже при малом напряжении.
• Для долгой службы контролируйте состояние катушки: при постоянном свечении индикатора управления возможна перегрузка или неисправность сети.
• При использовании в вибрационных средах (например, на кранах) дополнительно закрепите контактор антивибрационными прокладками.
• Не забудьте про защиту от короткого замыкания - выбирайте автоматический выключатель с характеристикой D для двигателей.
