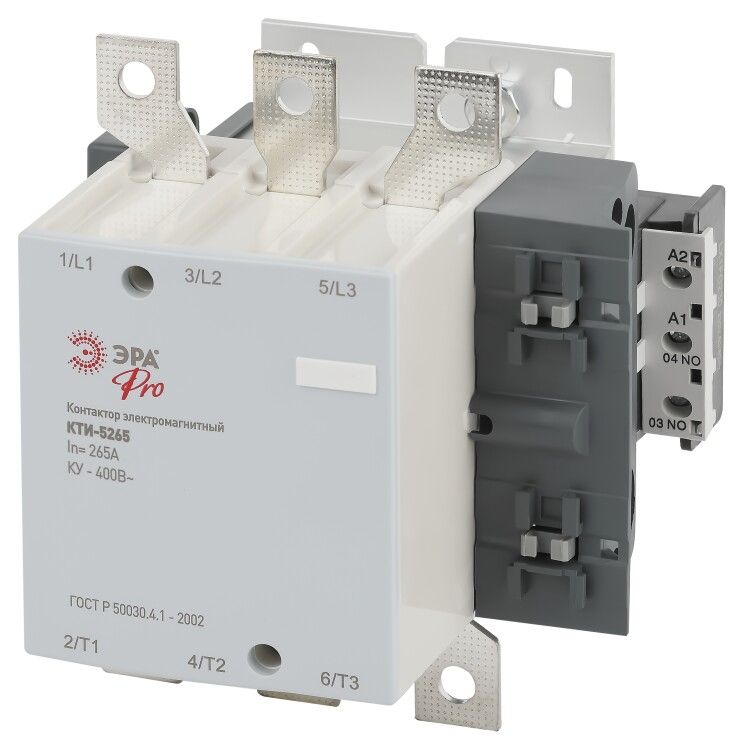

Контактор КТИ-5265 PRO KKT50-265-400-10-E 265А 400В/АС3 | Б0054929 ЭРА

Контактор КТИ-5265 PRO KKT50-265-400-10-E 265А 400В/АС3 - это модульный электромагнитный контактатор от ЭРА, предназначен для частого включения и отключения трёхфазных двигателей и других индуктивных нагрузок в сетях до 400 В переменного тока.

Назначение и область применения

Контактор КТИ-5265 PRO KKT50-265-400-10-E 265А 400В/АС3 используется для автоматического запуска и остановки трёхфазных асинхронных , а также для переключения других индуктивных нагрузок - таких как нагревательные элементы, вентиляторы, насосы и системы АВР (автоматический ввод резерва). Он обеспечивает надёжную коммутацию при высоких токах и часто применяется на промышленном оборудовании, где требуется долгий срок службы и устойчивость к механическим воздействиям.

Технические характеристики

• Номинальный ток: 265 А - способен выдерживать длительную работу при этом значении без перегрева.
• Номинальное напряжение: 400 В - рассчитан на использование в трёхфазных сетях с рабочим напряжением до 400 В переменного тока.
• Напряжение катушки управления: 400 В - управление осуществляется напрямую от сети, без необходимости внешнего преобразователя.
• Тип тока: Переменный - работает исключительно в цепях переменного тока (AC).
• Коммутируемая мощность AC-3: 132 кВт - позволяет управлять двигателями такой мощности при пуске и работе под нагрузкой.
• Силовые контакты: 3 нормально разомкнутых - соответствует требованиям для трёхфазной коммутации.
• Вспомогательные контакты: 1 НО + 1 НЗ - используются для сигнализации состояния (вкл./выкл.) или построения блокировочных цепей.
• Способ монтажа: Встраиваемый - устанавливается в распределительный щит на DIN-рейку.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки внутри закрытого шкафа.
• Подключение силовой цепи: Винтовое - зажимы позволяют фиксировать провода сечением до 50 мм2 (по типовым рекомендациям производителей аналогичных устройств).
• Материал корпуса: Пластик - термостойкий, самозатухающий материал, обеспечивающий безопасность при перегрузках.

Совместимость и монтаж

Контактор КТИ-5265 PRO KKT50-265-400-10-E 265А 400В/АС3 совместим с любыми DIN-рейками стандарта EN 60715. Установка выполняется путём защёлкивания на рейку глубиной 35 мм. Для подключения используйте медные жилы с изоляцией, плотно затягивайте винты - слабый контакт вызывает перегрев. Подключите катушку управления параллельно питанию, соблюдая полярность - хотя она не имеет значения для переменного тока, важно сохранить целостность цепи управления. Обязательно проверьте соответствие сечения проводов максимальному допустимому значению - не указано явно, но для 265 А обычно требуется минимум 50–70 мм2.

Безопасность и стандарты

Изделие соответствует международным стандартам IEC 60947-4-1 для контакторов переменного тока. Отсутствие сертификата IP выше IP20 означает, что применение вне закрытого шкафа недопустимо - риск поражения током и повреждения внутренних компонентов. Материал корпуса соответствует классу горючести UL94 V-0 - предотвращает распространение пламени при возгорании.

Преимущества

• Высокая коммутационная износостойкость благодаря качественным контактам и прочной конструкции.
• Управление прямо от сети 400 В - снижает количество компонентов в схеме и стоимость реализации.
• Наличие двух вспомогательных контактов (НО+НЗ) упрощает проектирование цепей контроля и блокировки.
• Фирменная сборка ЭРА гарантирует согласованность с другими изделиями серии КТИ-5265 PRO.

Ограничения применения

• Не постоянного тока - даже малые импульсы DC могут привести к свариванию контактов.
• IP20 не допускает установку во влажных, пыльных или открытых помещениях - обязательно использовать в закрытых щитах.
• Не предназначен для работы с высокоиндуктивными нагрузками выше 132 кВт - превышение вызывает отказ контактов.
• Отсутствуют функции тепловой защиты - необходимо дополнительно устанавливать тепловое реле при управлении двигателями.
• Не подходит для частого включения/отключения ламп накаливания - мощность ламп не указана, но контактам не рассчитаны на ударные токи при холодном старте.

Примеры использования

• Управление насосом воды в системе водообеспечения объекта.
• Включение вентиляционного оборудования в HVAC-системах.
• Автоматическое переключение питания на резервный генератор через систему АВР.
• Пуск крупногабаритного конвейера на пищевом производстве.
• Коммутация печей сопротивления в термических камерах.

Практические советы

• Выбирая этот контактатор, всегда проверяйте, чтобы сечение кабелей силовой цепи было достаточным - для 265 А лучше брать 50–70 мм2, особенно при длинных участках.
• При использовании в условиях колебаний напряжения (часто в промзоне) убедитесь, что напряжение на катушке остаётся в пределах +-10 % от 400 В - иначе возможны “провалы” срабатывания.
• Обязательно подпишите все цепи управления и силовые выводы - так будет легче диагностировать неисправности.
• Проверяйте состояние контактов каждые 6–12 месяцев при активной эксплуатации - окисление или подгары можно заметить визуально после демонтажа крышки.
• Если нужна защита от перегрузки - выбирайте тепловое реле серии RTK или аналогичное, подходящее по току 265 А.
