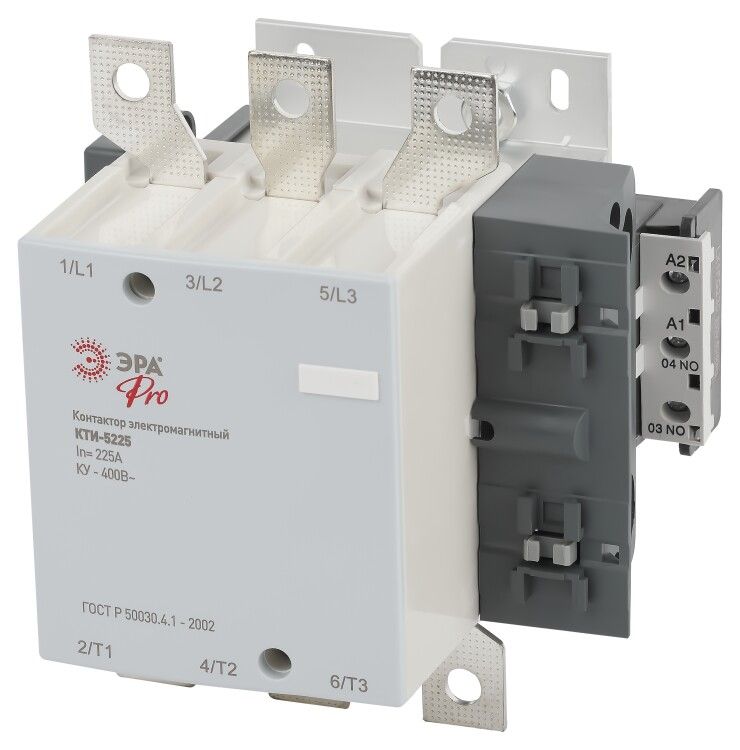

Контактор КТИ-5225 PRO KKT50-225-400-10-E 225А 400В/АС3 | Б0054927 ЭРА

Контактор КТИ-5225 PRO KKT50-225-400-10-E 225А 400В/АС3 - это модульный электромагнитный контактор от ЭРА, рассчитанный на управление мощными трёхфазными нагрузками до 225 А. Он предназначен для частого включения и отключения двигателей, нагревателей и других индуктивных устройств в промышленной автоматизации.

Назначение и область применения

Контактор КТИ-5225 PRO KKT50-225-400-10-E 225А 400В/АС3 используется для удалённого включения и выключения трёхфазных электродвигателей, а также других индуктивных нагрузок - таких как тепловые элементы, вентиляторы, насосы и кран-балки. Подходит для систем автозапуска резерва (АВР), конвейеров и оборудования с высокой цикличностью работы. Управление осуществляется через цепь управления 400 В AC, что позволяет использовать его совместно с большинством промышленных контроллеров и кнопочных постов.

Технические характеристики

• Номинальный рабочий ток: 225 А (при AC-3 - для запуска и остановки асинхронных двигателей)
• Номинальное напряжение главной цепи: 400 В AC
• Номинальное напряжение цепи управления: 400 В AC
• Количество НО контактов: 3 (три основных силовых контакта для коммутации фаз)
• Род тока: переменный (AC)
• Степень защиты: IP20 - защищает от доступа пальцами и крупными предметами, но не от пыли и воды
• Тип подключения: винтовые зажимы для проводов (до 50 мм2)
• Способ монтажа: встраиваемый - устанавливается в распределительном щите на DIN-рейку
• Материал корпуса: терморегулирующий пластик, устойчивый к перегреву

Совместимость и монтаж

Контактор КТИ-5225 PRO KKT50-225-400-10-E 225А 400В/АС3 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения силовых проводов используются винтовые зажимы - рекомендованная площадь сечения жил - до 50 мм2. Цепь управления подключается к выводам A1/A2; важно соблюдать полярность - хотя контактор работает на переменном токе, подключение к фазе и нулю влияет на надёжность срабатывания катушки. Максимальная температура окружающей среды - +40 C, поэтому не устанавливайте его рядом с источниками значительного тепла.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1–2012 (IEC 60947-4-1) для контактных аппаратов низковольтного управления. Сертифицирован для эксплуатации в условиях промышленных объектов. Отсутствие степени защиты выше IP20 требует установки внутри закрытого шкафа - открытая эксплуатация недопустима.

Преимущества

• Высокая механическая износостойкость - способен выполнять более 1 млн операций включения/выключения
• Увеличенная площадь контактов снижает риск сваривания при больших пусковых токах
• Чётко выраженные положения “вкл” / “выкл” позволяют визуально определить состояние устройства
• Габариты стандартизированы - легко заменяется аналогичными изделиями серий КТИ-5225

Ограничения применения

• Не постоянного тока - работать на DC нельзя даже при том же напряжении
• Запрещено использование вне закрытых щитов - IP20 не обеспечивает защиту от пыли, влаги и внешних воздействий
• Не предназначен для частого включения/отключения емкостных нагрузок (например, батарей конденсаторов)
• Цепь управления должна быть точно 400 В +-10%; применение с другими напряжениями (220 В, 110 В) вызывает отказ или повреждение катушки

Примеры использования

• Автоматический пуск глубинного насоса в системе водоснабжения
• Управление вентиляционными установками в промышленных помещениях
• Коммутирование нагревательных элементов печей и сушилок
• Основной коммутационный элемент в схеме АВР для резервирования питания станков
• Подключение стартеров к двигателям кран-балок и элеваторов

Практические советы

• Выбирая контактор КТИ-5225 PRO KKT50-225-400-10-E 225А 400В/АС3, проверьте соответствие класса нагрузки AC-3 - он указан именно для двигателей. Для нагревателей используйте AC-1, но этот модельный ряд тоже поддерживается.
• Обязательно используйте предохранители или автоматы перед контактором - он сам не имеет функции защиты от перегрузки или КЗ.
• При многократных включениях следите за температурой контактов - если корпус сильно греется, возможно, есть плохой контакт в зажимах или завышенный ток нагрузки.
• Для удобства обслуживания можно дополнительно установить сигнализацию состояния (индикация включения) параллельно катушке.
• При замене убедитесь, что новый экземпляр того же артикула - отличия в версии могут влиять на габариты и расположение клемм.
