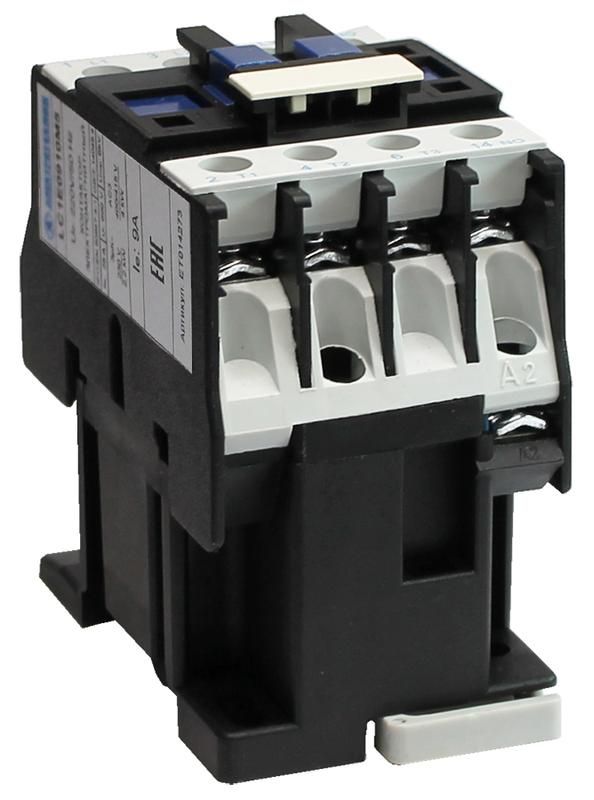

Контактор электромагнитный LC1E0910M5, 3P, 9А, 1НО, 220В/50Гц, (ЭТ) - ET014273 Электротехник

Контактор электромагнитный 3P 9А 1НО 220В/50Гц LC1E0910M5 - устройство для дистанционного включения и отключения трёхфазной нагрузки, например, электродвигателей. Разработан для надёжной работы в промышленных системах управления, где важна частота коммутаций и безопасность. Бренд Электротехник предлагает эту модель как часть серийного решения LC1E.

Назначение и область применения

Контактор электромагнитный 3P 9А 1НО 220В/50Гц LC1E0910M5 предназначен для управления трёхфазными нагрузками с током до 9 А. Подходит для запуска и остановки асинхронных двигателей с короткозамкнутым ротором (категория AC-3), а также для неиндуктивных и слабоиндуктивных потребителей, таких как нагреватели или освещение (категория AC-1). Часто используется в системах автоматизации: насосах, вентиляторах, конвейерах, компрессорах.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение управления: 220 В / 50 Гц - питание катушки работает от однофазной сети
• Номинальный рабочий ток: 9 А - максимальный постоянный ток, который можно коммутировать при нормальных условиях
• Коммутируемая мощность: 4 кВт - эквивалентная мощность трёхфазного двигателя при напряжении 380 В
• Силовые контакты: 3 пары нормально открытых (НО) - все три фазы размыкаются одновременно
• Вспомогательные контакты: 1 пара нормально открытых - используются для сигнализации, блокировок или управления другими цепями
• Подключение: винтовые зажимы - удобны для многожильных и одножильных проводов, требуют затяжки отверткой

Совместимость и монтаж

Контактор электромагнитный 3P 9А 1НО 220В/50Гц LC1E0910M5 монтируется на DIN-рейку шириной 35 мм. Клеммы рассчитаны на провода сечением до 2,5 мм2 (медные). Убедитесь, что сечение жил соответствует требованиям - слишком толстый провод не войдёт, слишком тонкий - плохо закрепится. Винтовые зажимы следует проверить после установки и через несколько дней эксплуатации - возможна усадка металла. Катушка управления подключается к двум контактам A1 и A2; полярность не имеет значения.

Безопасность и стандарты

Изделие соответствует международным стандартам IEC 60947-4-1. Защита клемм исключает случайный доступ к токоведущим частям при установленном корпусе. Для защиты от перегрузок и коротких замыканий обязательна установка автоматического выключателя или предохранителей с подходящей характеристикой (например, класс B или C) на каждую фазу. Без внешней защиты контактор не защищён от аварийных режимов.

Преимущества

• Высокая механическая износостойкость - способен выдерживать десятки тысяч операций включения/выключения
• Устойчив к вибрациям и ударам - подходит для установки на оборудование с движущимися частями
• Низкий уровень шума при срабатывании - снижает уровень эргономической нагрузки в помещении
• Энергоэффективная катушка - меньше тепловыделения и меньший расход электроэнергии при удержании
• Защита клемм - предотвращает случайное прикосновение к токоведущим элементам даже при открытом корпусе

Ограничения применения

• Не предназначен для частотного регулирования - нельзя использовать с частотными преобразователями без дополнительных мер
• Максимальный ток 9 А - не подходит для двигателей выше 4–5 кВт при напряжении 380 В
• Работает только с переменным током - не совместим с постоянным током (DC)
• Не имеет встроенной защиты - всегда требуется внешний автомат или предохранители
• Катушка 220 В - не может работать от 110 В или 380 В без замены модуля

Примеры использования

• Запуск и остановка трёхфазного насоса в системе водоснабжения
• Управление вентилятором охлаждения на станке с ЧПУ
• Включение группы светильников в производственном цехе
• Автоматическое управление компрессором в пневматической системе
• Частичная автоматизация линии конвейера с использованием вспомогательного контакта для сигнализации состояния

Практические советы

• Выбирайте автоматический выключатель с номиналом ближе к 10–12 А - он обеспечит защиту без ложных срабатываний
• Проверьте посадочный диаметр на DIN-рейке - контактор LC1E0910M5 точно соответствует стандартной рейке 35 мм
• Если планируете часто включать/выключать - учтите, что каждый контакт имеет ограниченную долговечность; для более чем 100 тыс. операций в год рассмотрите модели с увеличенным ресурсом
• При монтаже в местах с высокой влажностью используйте дополнительную герметизацию клемм или установите в распределительный щит с IP54+
• Не забудьте подписать цепи управления и силовой цепи - это ускоряет диагностику и обслуживание
