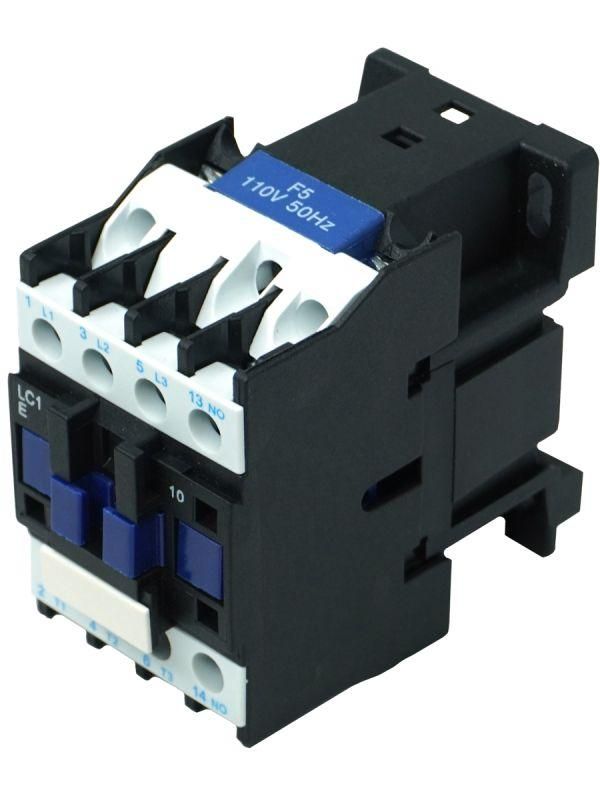

Контактор электромагнитный LC1E1210F5, 3Р, 12А, 1НО, 110В/50Гц, (ЭТ) - ET014282 Электротехник

Контактор электромагнитный 3-полюсный 12А 110В переменного тока 1 нормально открытый от бренда Электротехник (артикул et014282) предназначен для коммутации трёхфазных нагрузок, таких как асинхронные двигатели, с управлением через низковольтную цепь 110 В переменного тока.

Назначение и область применения

Контактор электромагнитный 3-полюсный 12А 110В переменного тока 1 нормально открытый используется для включения и отключения трёхфазных электродвигателей и других мощных нагрузок дистанционно, например, с пульта управления или автономной системы автоматизации. Подходит для работы с нагрузками категории AC-3 (пуски и остановки асинхронных двигателей с короткозамкнутым ротором) и AC-1 (неиндуктивные и слабоиндуктивные нагрузки, такие как нагревательные элементы). Применяется в системах управления станками, насосами, вентиляцией, конвейерами и другим промышленным оборудованием.

Технические характеристики

• Число полюсов: 3
• Номинальный ток главных контактов: 12 А
• Напряжение управления: 110 В переменного тока (AC)
• Категория применения: AC-1, AC-3
• Контакты: 1 нормально открытый (NO) - при питании катушки контакты замыкаются
• Максимальная частота включений: до 1200 раз/час (для AC-3)
• Степень защиты корпуса: IP20 (защита от прикосновения к токоведущим частям и предметам >12 мм)

Совместимость и монтаж

Контактор электромагнитный 3-полюсный 12А 110В переменного тока 1 нормально открытый монтируется на DIN-рейку шириной 35 мм. Клеммы для силовой цепи рассчитаны на провода сечением до 4 мм2. Управляющая катушка подключается к сети 110 В AC через кнопочную станцию, реле или контроллер. Никаких дополнительных адаптеров или преобразователей не требуется - катушка совместима напрямую с сетью 110 В. Перед установкой проверьте соответствие напряжения питания катушки указанному значению - применение другого напряжения повредит устройство.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов IEC 60947-4-1. Защита клемм исключает случайное прикосновение к токоведущим частям. Для безопасности цепи нагрузки обязательно используйте внешнюю защиту: автоматический выключатель или плавкие предохранители с номиналом, соответствующим току нагрузки (до 12 А), чтобы предотвратить повреждение от перегрузок и коротких замыканий.

Преимущества

• Высокая механическая износостойкость - способен выдерживать десятки тысяч операций включения/выключения
• Устойчив к вибрациям и ударам - подходит для условий с высокой степенью механических воздействий
• Низкий уровень шума при работе - не создаёт помех в чувствительных средах
• Энергоэффективная катушка - потребляет меньше энергии при удержании по сравнению с аналогичными моделями
• Защищённые клеммы - снижают риск поражения током и короткого замыкания при обслуживании

Ограничения применения

• Не предназначен для постоянной работы при температуре выше +40 C или ниже −5 C без принудительного охлаждения
• Запрещено использовать в средах с высокой запылённостью, агрессивными газами или влагой - класс защиты IP20 не обеспечивает герметичность
• Не работает с постоянным током - катушка рассчитана только на 110 В переменного тока
• Не имеет встроенной тепловой защиты - обязательна установка внешнего термореле или автомата
• Не рекомендован для частых пусков более 60 раз в час при нагрузках типа AC-3 - возможен перегрев контактной группы

Примеры использования

• Управление трёхфазным двигателем насоса в системе водоснабжения
• Включение конвейера на пищевом производстве через PLC
• Переключение режимов работы вентиляционной установки
• Автоматическое отключение оборудования при аварийном сигнале

Практические советы

• Выбирайте автоматический выключатель с характеристикой C или D для защиты двигателя - они лучше справляются с пусковыми токами
• Проверяйте плотность затяжки клемм после первого включения - при нагреве металл расширяется, соединение может ослабнуть
• Если контактор установлен вне щита, защищайте его от попадания воды и пыли - даже при IP20 внешняя защита необходима
• Для длительной службы регулярно осматривайте контакты на наличие следов подгорания - при необходимости замените весь контактор
• При использовании в системах с частыми включениями убедитесь, что время пауз между циклами не менее 30 секунд - это продлит срок службы катушки и контактов
