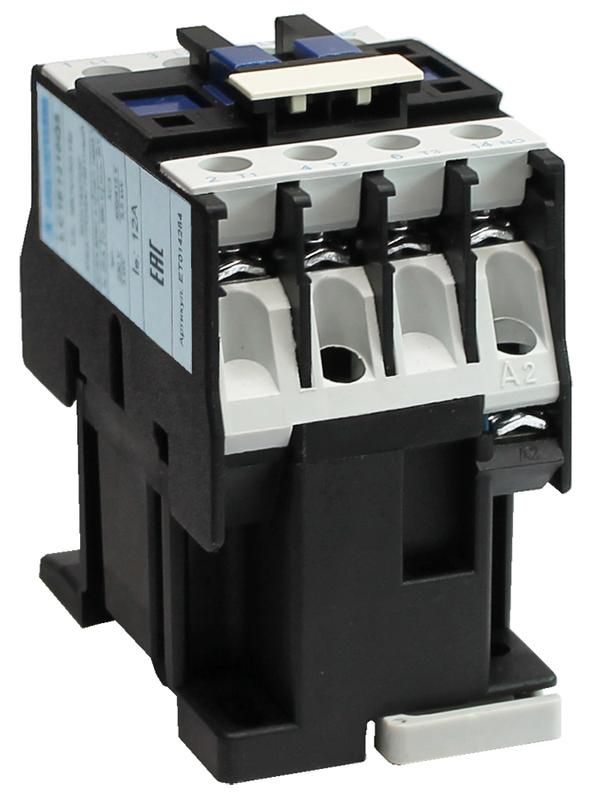

Контактор LC1E1210Q5 3п 12А 380В AC 1НО Электротехник ET014284

Контактор электромагнитный 3P 12A 1НО 380В/50Гц LC1E1210Q5 - устройство для дистанционного включения и отключения трёхфазной нагрузки, например, асинхронных двигателей. Произведён бренду Электротехник, артикул et014284, предназначен для промышленного использования в системах автоматизации.

Назначение и область применения

Контактор электромагнитный 3P 12A 1НО 380В/50Гц LC1E1210Q5 используется для коммутации трёхфазных цепей с током до 12 А. Подходит для управления асинхронными двигателями с короткозамкнутым ротором (категория AC-3), а также для неиндуктивных и слабоиндуктивных нагрузок (категория AC-1). Применяется в системах автоматизации: насосах, вентиляторах, компрессорах, конвейерах, станках.

Технические характеристики

• Число полюсов: 3
• Номинальный ток: 12 А
• Количество нормально открытых контактов: 1 НО
• Напряжение управления: 380 В переменного тока
• Частота сети: 50 Гц
• Максимальная коммутируемая мощность: соответствует категории AC-3 для двигателей

Совместимость и монтаж

Контактор LC1E1210Q5 монтируется на DIN-рейку шириной 35 мм. Клеммы для подключения силовой цепи и цепи управления доступны с лицевой стороны. Установка возможна в вертикальном положении +-20°. Для подключения питания управления требуется источник 380 В / 50 Гц. Монтаж требует соблюдения зазора вокруг устройства для теплоотвода - минимум 10 мм с каждой стороны.

Безопасность и стандарты

Контактор электромагнитный 3P 12A 1НО 380В/50Гц LC1E1210Q5 соответствует требованиям IEC 60947-4-1. Клеммы защищены от случайного прикосновения - исключена прямая доступность токоведущих частей. Для защиты от перегрузок и коротких замыканий обязательна установка внешних предохранителей или трёхфазного автоматического выключателя с подходящим номиналом.

Преимущества

• Защита клемм от прикосновений - повышает безопасность при обслуживании.
• Высокая механическая износостойкость - рассчитан на длительную работу в условиях частых включений.
• Устойчивость к ударам и вибрациям - подходит для установки на оборудовании с колебаниями.
• Низкий уровень шума при срабатывании - снижает уровень фонового шума в помещении.
• Энергоэффективная катушка управления - потребляет меньше энергии при удержании.

Ограничения применения

Не применяется для коммутации емкостных или сильно индуктивных нагрузок без дополнительных мер защиты. Не предназначен для работы в средах с взрывоопасными газами, пылью или агрессивными химикатами. Температурный режим ограничен: рабочий диапазон +5C…+40C. При температурах выше 40C допускается снижение номинального тока. Не использовать без внешней защиты от КЗ и перегрузок.

Примеры использования

• Управление трёхфазным электродвигателем насоса воды в системе водоснабжения.
• Включение/выключение вентилятора охлаждения на промышленном оборудовании.
• Автоматическое управление конвейерной лентой в пищевой промышленности.
• Коммутация нагревательных элементов с активной нагрузкой в термокамерах.

Практические советы

• Выбирайте автоматический выключатель с номиналом тока чуть выше 12 А - например, 16 А, чтобы обеспечить надёжную защиту без ложных срабатываний.
• Проверьте соответствие напряжения катушки управления - 380 В, 50 Гц; применение другого напряжения приведёт к выходу из строя.
• При монтаже на рейку убедитесь, что контакт между контактором и рейкой плотный - плохой контакт вызывает перегрев.
• Регулярно проверяйте состояние контактов - особенно при частых включениях. При оплавлении или задире - замените контактор.
• Избегайте установки рядом с источниками тепла - перегрев снижает срок службы катушки и контактов.
