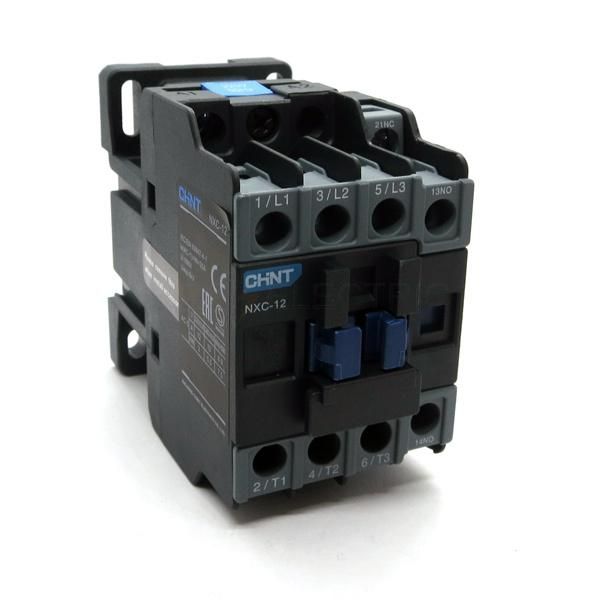

Контактор NXC-12 12А кат. 380В AC 1НО+1НЗ AC-3 (R) CHINT 836713

Контактор NXC-12 380АС 1 нормально открытый + 1 нормально закрытый 50Гц (R) от CHINT предназначен для дистанционного включения и отключения нагрузок до 12 А, особенно часто используемых в системах управления двигателями. Этот контактный аппарат из серии NXC совмещает надёжность, компактность и устойчивость к частым коммутациям.

Назначение и область применения

Контактор NXC-12 380АС 1 нормально открытый + 1 нормально закрытый 50Гц (R) применяется для управления электродвигателями переменного тока, а также для включения/выключения других мощных нагрузок - например, нагревательных элементов, насосов, вентиляторов. Подходит для автоматических систем, где требуется частое включение/отключение - на конвейерах, станках, лифтах, системах вентиляции. Может использоваться как часть электромагнитного пускателя при подключении к тепловому реле.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный рабочий ток: 12 А
• Напряжение питания катушки: 380 В AC, 50 Гц
• Количество нормально открытых (NO) контактов: 3
• Количество нормально замкнутых (NC) контактов: 1
• Частота сети: 50 Гц
• Тип устройства: контактор, не является пускателем - требует внешнего теплового реле для защиты от перегрузки

Совместимость и монтаж

Контактор NXC-12 380АС 1 нормально открытый + 1 нормально закрытый 50Гц (R) монтируется на DIN-рейку шириной 35 мм. Клеммы для силовых цепей и цепи управления выполнены под винтовые зажимы - подходят провода сечением до 4 мм2. Для подключения катушки используется два вывода A1 и A2, расположенные сверху. Убедитесь, что напряжение на катушке точно соответствует 380 В - при меньшем значении контактор может не втянуться, при большем - перегреется.

Безопасность и стандарты

Изделие соответствует международным стандартам IEC 60947-4-1. Конструкция обеспечивает безопасную работу при температуре от -5 C до +40 C. Нет встроенной термической защиты - обязательна установка теплового реле при управлении двигателями.

Преимущества

• Компактная форма - занимает мало места на рейке
• Высокая механическая износостойкость - рассчитан на частые включения
• Удобная распределённая система контактов: три NO и один NC позволяют реализовать базовые схемы управления без дополнительных реле
• Стандартная совместимость с другими изделиями серии NXC - легко заменить или дополнить систему

Ограничения применения

• Не предназначена для работы с постоянным током - применение на DC повредит устройство
• Максимальный ток - 12 А; нельзя использовать для нагрузок выше этого значения даже кратковременно
• Не имеет встроенного теплового реле - необходимо подключать отдельно при защите двигателей
• Работает только при 50 Гц - несовместим с сетями 60 Гц
• Не рекомендуется для сред с высокой запылённостью или агрессивной химической средой - нет специальной герметизации

Примеры использования

• Управление трёхфазным асинхронным двигателем 5,5 кВт через тепловое реле
• Автоматическое включение вентилятора по сигналу от датчика температуры
• Циклический запуск насоса в системе водоснабжения
• Логическая схема с последовательным включением: один NC-контакт разрывает цепь аварийной остановки, три NO - активируют основную нагрузку

Практические советы

• При монтаже проверьте соответствие напряжения катушки - 380 В AC, 50 Гц. Применение 220 В вызовет отказ включения.
• Используйте только медные провода с жилами не более 4 мм2 - большие сечения не войдут в клеммы.
• Для защиты от скачков напряжения рекомендуется параллельно катушке установить RC-демпфер (гашение помех).
• При сборке схемы учтите, что контакты 1NO+1NC уже есть - остальные 2NO доступны для расширения функционала.
• Заменяйте контактор NXC-12 380АС 1 нормально открытый + 1 нормально закрытый 50Гц (R) только аналогичными моделями - отличается тип катушки и число контактов у других версий серии NXC.
