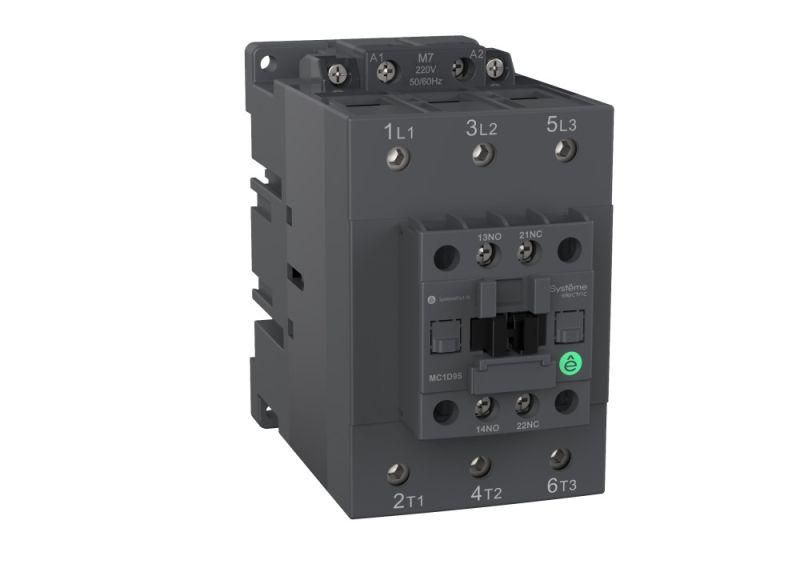

Контактор MC1D 3п 80А кат. 24-60В AC/DC 1НО+1НЗ SE MC1D80BNE APC

Контактор MC1D 3-полюсный 80A нормально открытый + нормально закрытый 24-60V AC/DC от Systeme Electric - надёжное устройство для коммутации силовых цепей двигателей и другого оборудования с управлением от низковольтного сигнала. Артикул mc1d80bne подходит для монтажа на DIN-рейку и работает в широком диапазоне напряжений управления.

Назначение и область применения

Контактор MC1D используется для включения и выключения нагрузок, таких как электродвигатели, насосы, системы вентиляции и конвейеры. Он позволяет управлять мощным оборудованием через слабые сигналы от кнопок, терморегуляторов, PLC или других контроллеров. Подходит для автоматических систем, где требуется частое включение/выключение без износа контактов.

Технические характеристики

• Номинальный ток: 80 А - способен коммутировать нагрузки до 37 кВт
• Количество контактов: 3 нормально открытых (3NO) + 1 нормально закрытый (1NC)
• Напряжение управления: 24–60 В переменного или постоянного тока - совместим с большинством промышленных контроллеров
• Тип тока: переменный (AC) - для силовой цепи; управление возможно как от AC, так и от DC
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Способ подключения: винтовые зажимы - надёжное и проверенное соединение
• Модульное исполнение: да - компактный корпус, легко интегрируется в распределительные щиты
• Способ монтажа: на DIN-рейку или монтажную плату - гибкая установка
• Гарантия: 24 месяца

Совместимость и монтаж

Контактор MC1D 3-полюсный 80A нормально открытый + нормально закрытый 24-60V AC/DC монтируется на шину DIN 35 мм. Для фиксации достаточно защёлкнуть его в направляющих. Монтаж на плату возможен при наличии соответствующих крепёжных отверстий - рекомендуется использовать только в защищённых корпусах. Управление осуществляется через катушку, подключаемую к источникам 24–60 В AC/DC. Силовые выводы рассчитаны на провода сечением до 25 мм2. Обязательно соблюдайте полярность при подключении постоянного тока.

Безопасность и стандарты

Контактор соответствует международным требованиям безопасности IEC 60947-4-1. Наличие IP20 исключает случайное прикосновение к токоведущим элементам, но не обеспечивает защиту от внешней среды - не применяйте в сырых, пыльных или агрессивных условиях без дополнительной защиты корпуса. Гарантия 24 месяца подтверждает соответствие стандартам качества SE.

Преимущества

• Широкий диапазон напряжения управления (24–60 В AC/DC) - один и тот же контактор можно применить в системах с разными источниками управления
• Увеличенный электромеханический ресурс - долгий срок службы даже при частых циклах включения
• Наличие NC-контакта - удобен для аварийной остановки, блокировки или индикации состояния
• Модульная конструкция - легко заменяется, занимает мало места в щите
• Поддержка дополнительных модулей - можно добавить тепловое реле, блокировку или ограничитель перенапряжений

Ограничения применения

• Не предназначен для работы во влажной среде - IP20 не защищает от брызг, пыли и конденсата
• Не подходит для реверсивных схем - только нереверсивное управление
• Работает только с переменным током в силовой цепи - нельзя использовать для постоянного тока выше 80 А
• Не имеет встроенной защиты от перегрузки - требует внешнего теплового реле при работе с двигателями
• Не допускается монтаж в местах с высокой вибрацией без дополнительного крепления

Примеры использования

• Автоматизация промышленного конвейера - управление двигателем через PLC
• Система вентиляции в производственном помещении - включение/выключение вентилятора по температурному режиму
• Насосная станция - запуск насоса по уровню жидкости
• Лифтовая система - управление движением кабины через командный блок
• Электрощиты с автоматическим резервированием - использование NC-контакта для контроля состояния

Практические советы

• При использовании с двигателями обязательно подключайте тепловое реле - контактор не защищает от перегрузки
• Проверьте посадочную ширину DIN-рейки перед установкой - контактор совместим со стандартной рейкой 35 мм
• Для длительной работы в условиях колебаний напряжения используйте стабилизатор управления - снижает риск “зависания” контактов
• При подключении постоянного тока к катушке соблюдайте полярность: "+" на входе управления, "-" на выходе
• Не затягивайте винты слишком сильно - повредите медные клеммы
• Артикул mc1d80bne - единственный вариант с таким набором контактов в серии MC1D; другие модели имеют другой состав NO/NC
