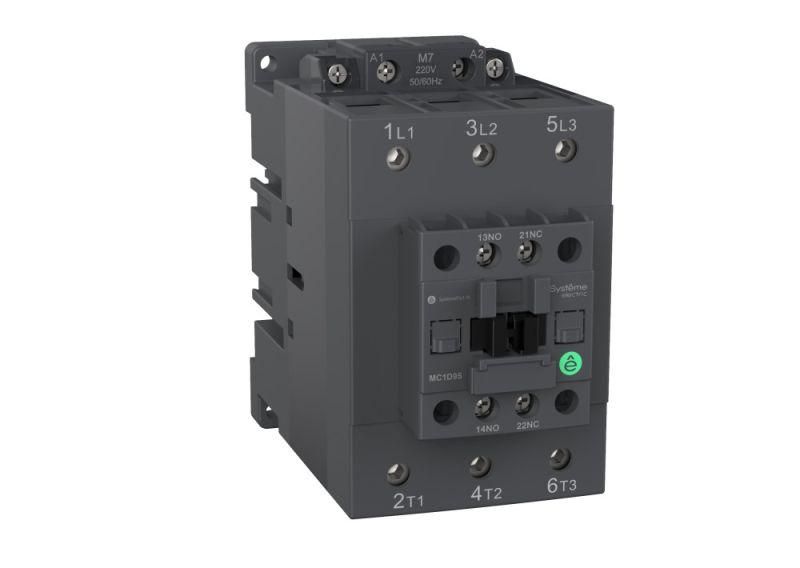

КОНТАКТОР MC1D 3P 80A НО+НЗ 220V 50/60ГЦ | MC1D80M7 SE APC

Контактор MC1D 3-полюсный 80А нормально открытый + нормально закрытый 220В 50/60Гц от бренда Systeme Electric - надёжное устройство для коммутации нагрузок до 80 А в сетях переменного тока. Артикул mc1d80m7 предназначен для управления электродвигателями, насосами и системами вентиляции с питанием через DIN-рейку.

Назначение и область применения

Контактор MC1D используется для частого включения и выключения электрических нагрузок, особенно двигателей мощностью до 37 кВт. Подходит для автоматизации технологических процессов: управление насосами, компрессорами, конвейерами, лифтами и системами вентиляции. Устройство работает в цепях переменного тока с частотой 50–60 Гц и обеспечивает долговечную работу даже при высоких циклах включения.

Технические характеристики

• Номинальный ток: 80 А (переменный ток AC)
• Число контактов: 3 нормально открытых (3NO) + 1 нормально закрытый (1NC)
• Напряжение управления: 220 В переменного тока
• Рассчитан на мощность двигателя: до 37 кВт
• Способ монтажа: на DIN-рейку или прямо на монтажную плату
• Подключение силовых проводов: винтовые зажимы
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды
• Гарантия: 24 месяца
• Исполнение: нереверсивное - не предназначено для изменения направления вращения двигателя

Совместимость и монтаж

Контактор MC1D совместим со стандартными DIN-рейками типа TS35. Для установки достаточно защёлкнуть корпус на рейке - фиксация происходит без инструментов. Также возможен монтаж на плоскую поверхность с помощью четырёх отверстий под крепёж. Подключение силовых проводов выполняется винтовыми зажимами - рекомендуется использовать медные жилы сечением до 25 мм2. Управляющая катушка рассчитана исключительно на 220 В переменного тока - применение постоянного тока или другого напряжения недопустимо.

Безопасность и стандарты

Контактор соответствует международным требованиям IEC 60947-4-1 для аппаратов управления электродвигателями. Конструкция обеспечивает безопасную изоляцию между управляющей и силовой цепями. Наличие IP20 позволяет использовать устройство внутри распределительных щитов, где исключён случайный доступ к токоведущим частям.

Преимущества

• Увеличенный электромеханический ресурс - способен выдерживать более 1 млн операций включения/выключения
• Гибкая система модульного расширения: можно добавить дополнительные контакты, тепловые реле или блокировки
• Устойчивость к скачкам напряжения благодаря оптимизированной катушке управления
• Лёгкий доступ к контактам для обслуживания и замены
• Совместимость с другими изделиями серии SystemePact - легко формируется полноценная система управления

Ограничения применения

• Не применяется в условиях повышенной запылённости, сырости или на открытом воздухе - степень защиты IP20 не обеспечивает защиту от пыли и влаги
• Не подходит для реверсивных схем управления - нельзя менять направление вращения двигателя одним контактором
• Не допускается использование с постоянным током - катушка рассчитана только на 220 В переменного тока
• Не является защитным устройством - требует внешней защиты от перегрузок и коротких замыканий (например, автоматического выключателя или теплового реле)

Примеры использования

• Автоматическое включение насоса в системе водоснабжения при достижении заданного уровня воды
• Управление вентиляционными установками в промышленных помещениях
• Пуск и остановка конвейера на линии производства
• Коммутирование нагревательных элементов в термокамерах

Практические советы

• При выборе контактора проверьте соответствие номинального тока нагрузки - 80 А - максимальному рабочему току вашего оборудования
• Для длительной работы в режиме частых включений используйте дополнительное тепловое реле - это продлит срок службы контактора MC1D
• Обязательно соблюдайте момент затяжки винтов - переусердствовать нельзя, чтобы не повредить контактные площадки
• Если требуется реверс, выберите два контактора MC1D с механической блокировкой - так обеспечивается безопасность против одновременного включения
• При использовании на монтажной плате предусмотрите достаточное пространство вокруг устройства для теплоотвода - перегрев снижает надёжность
