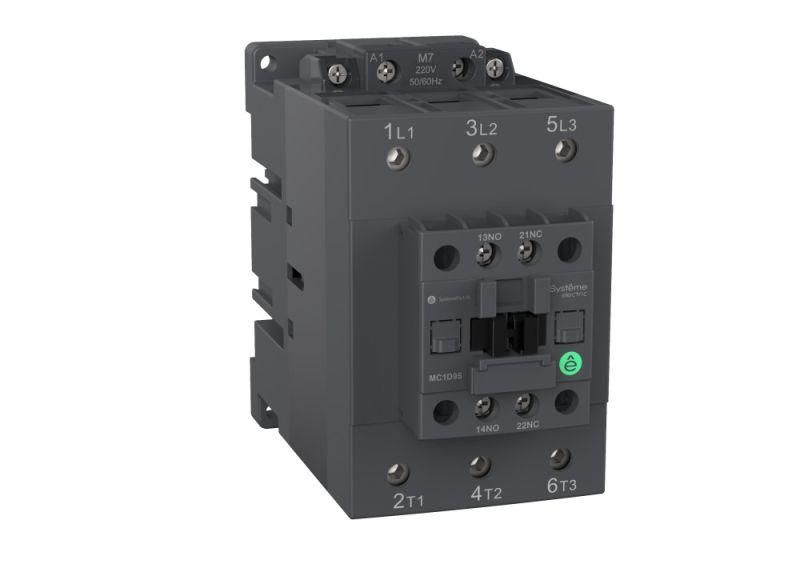

КОНТАКТОР MC1D 3P 80A НО+НЗ 48V 50/60ГЦ | MC1D80E7 SE APC

Контактор MC1D 3-полюсный 80А нормально открытый + нормально закрытый 48В 50/60Гц от Systeme Electric - надёжное устройство для коммутации нагрузок до 80 А в сетях переменного тока. Артикул mc1d80e7 предназначен для управления электродвигателями, насосами и системами вентиляции с питанием через DIN-рейку.

Назначение и область применения

Контактор MC1D используется для удалённого включения и выключения электрических нагрузок. Подходит для управления трёхфазными электродвигателями мощностью до 37 кВт, а также насосами, компрессорами, конвейерами и системами вентиляции. Устройство работает в автоматических цепях управления с сигналом от термореле, PLC или кнопочных постов.

Технические характеристики

• Номинальный ток: 80 А (переменный ток AC)
• Напряжение катушки управления: 48 В переменного тока (50/60 Гц)
• Количество силовых контактов: 3 нормально открытых (НО)
• Количество вспомогательных контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Электрическая износостойкость: повышенная (серия SystemePact)
• Механический ресурс: высокий - рассчитан на длительную работу без обслуживания
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не от воды и пыли
• Способ монтажа: на DIN-рейку (35 мм) или прямо на монтажную плиту
• Подключение силовых проводов: винтовые зажимы
• Модульное исполнение: да - позволяет устанавливать дополнительные модули
• Гарантия: 24 месяца

Совместимость и монтаж

Контактор MC1D совместим с любыми стандартными DIN-рейками типа EN 60715. Для установки достаточно защёлкнуть корпус на рейке - фиксация надёжная, без инструментов. Подключение силовых проводов выполняется винтовыми зажимами - допустимый диаметр жил до 25 мм2. Вспомогательные контакты используются для сигнализации состояния (например, “двигатель включен”) или создания интерлоков. Монтаж на плату возможен при наличии соответствующих отверстий и крепёжных элементов.

Безопасность и стандарты

Устройство соответствует международным требованиям IEC 60947-4-1 для контакторов переменного тока. Сертифицирован для работы в промышленных условиях с контролируемой средой. Отсутствие защиты от брызг и пыли (IP20) требует установки внутри распределительных шкафов или корпусов с достаточным уровнем защиты.

Преимущества

• Высокий ресурс - снижает частоту замены и простои оборудования
• Модульность - можно добавить тепловое реле, блокировку или ограничитель перенапряжений
• Чёткая коммутация - минимизирует дуговые процессы при включении/выключении
• Удобная диагностика - положение контактов легко определить визуально
• Работает на 48 В - безопасное напряжение управления, часто используемое в промышленной автоматизации

Ограничения применения

• Не предназначена для постоянного подключения к сети 220–380 В - управление только через 48 В
• IP20 не обеспечивает защиту от влаги - нельзя использовать вне герметичных шкафов
• Отсутствуют НЗ силовые контакты - нельзя применять для реверса двигателя без внешнего решения
• Не рекомендован для частых включений более 600 раз в час - риск перегрева катушки

Примеры использования

• Автоматическое включение насоса в системе водоснабжения по сигналу от датчика уровня
• Управление двигателем конвейера через PLC с использованием одного НО вспомогательного контакта для индикации работы
• Комбинированная схема с тепловым реле - защита двигателя от перегрузки
• Лифтовая система: включение двигателя подъёмника при получении команды от пульта управления

Практические советы

• Выбирая контактор MC1D, проверьте соответствие напряжения катушки (48 В AC) вашей системе управления - неверное напряжение вызывает отказ или повреждение.
• Для долгой службы соблюдайте максимальную плотность тока в проводах - не перегружайте зажимы, затягивайте винты усилием 0,5–0,7 Нм.
• Если нужна функция реверса - используйте два контактора MC1D с механической блокировкой, чтобы исключить одновременное включение.
• Добавьте ограничитель перенапряжений (MOV) параллельно катушке - продлит срок службы при работе в сетях с импульсными помехами.
• При сборке шкафа оставьте свободное пространство вокруг контактора - он нагревается при длительной нагрузке, особенно при 80 А.
