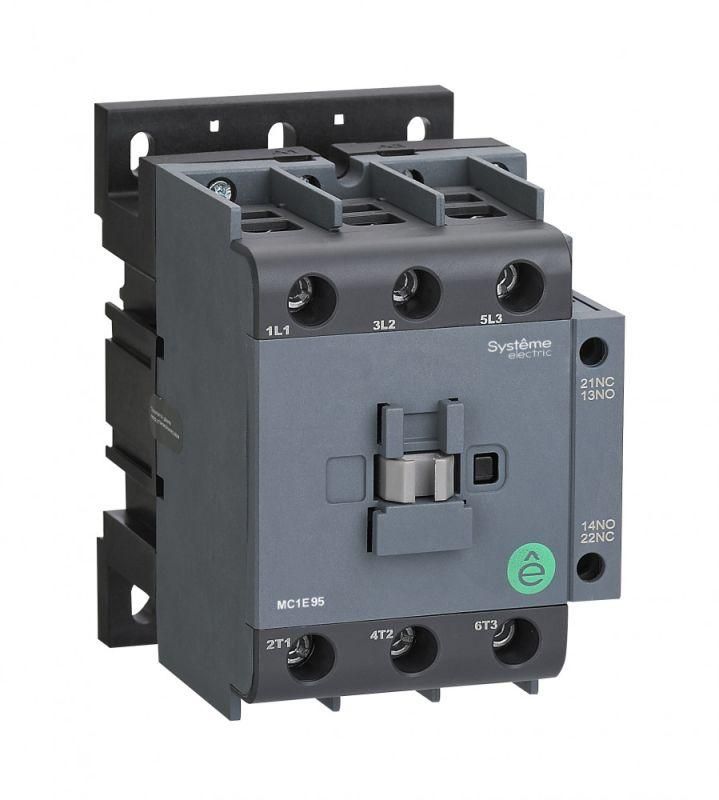

КОНТАКТОР MC1E 3P 95A НО+НЗ 220V/230V 50/60ГЦ (LC1E95M5) - MC1E95M7 APC

Контактор 3 полюса 95 А катушка 220 В/230 В AC 1 нормально-открытый контакт + 1 нормально-замкнутый контакт 50/60 Гц от бренда Systeme Electric - надёжное устройство для коммутации трёхфазных нагрузок до 45 кВт. Артикул mc1e95m7 относится к серии SystemePact MC1E и рассчитан на частые включения-выключения в промышленной автоматике.

Назначение и область применения

Контактор 3 полюса 95 А катушка 220 В/230 В AC 1 нормально-открытый контакт + 1 нормально-замкнутый контакт 50/60 Гц используется для удалённого включения и отключения трёхфазных электродвигателей, нагревательных элементов и других мощных нагрузок. Подходит для установки в распределительных щитах систем управления: насосных станций, вентиляции, конвейеров, лифтов и компрессоров. Нормально-открытые контакты управляют основной нагрузкой, а нормально-замкнутый - может использоваться для сигнализации состояния или блокировки.

Технические характеристики

• Номинальный ток: 95 А (переменный ток, AC)
• Напряжение катушки управления: 220–230 В переменного тока, 50/60 Гц
• Количество полюсов: 3
• Встроенные вспомогательные контакты: 1 нормально-открытый (НО) + 1 нормально-замкнутый (НЗ)
• Рассчитан на управление двигателями до 45 кВт
• Способ монтажа: на DIN-рейку или монтажную плату
• Подключение силовых проводов: винтовое зажимное соединение
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и влаги)
• Электромеханический ресурс: до 8 миллионов операций
• Гарантия: 24 месяца

Совместимость и монтаж

Контактор 3 полюса 95 А катушка 220 В/230 В AC 1 нормально-открытый контакт + 1 нормально-замкнутый контакт 50/60 Гц совместим с DIN-рейкой типа TS35/7,5 и TS35/15. Установка осуществляется защёлкиванием на рейку - фиксация обеспечивается двумя защёлками сбоку. Для подключения силовых кабелей используйте жилы сечением до 25 мм2. Винтовые зажимы затягиваются моментом 1,5–2,0 Нм. Не допускается перекручивание проводов. Вспомогательные контакты доступны для подключения цепей управления через клеммы, расположенные сверху устройства.

Безопасность и стандарты

Контактор соответствует международным стандартам IEC 60947-4-1 и EN 60947-4-1. Серия SystemePact MC1E прошла испытания на термическую и электрическую стойкость. Применение в соответствии с требованиями ПУЭ и ГОСТ Р 50030.4.2. IP20 не обеспечивает защиту от воды и пыли - использование вне закрытых шкафов запрещено.

Преимущества

• Высокий ресурс - до 8 млн. циклов включений, что снижает частоту замены в условиях интенсивной работы
• Встроенная пара контактов (1НО+1НЗ) исключает необходимость докупать модули
• Устойчивость к колебаниям напряжения в пределах +-10% от 220–230 В
• Лёгкая диагностика: положение контактов видно визуально через окно на корпусе
• Совместимость с другими элементами серии: можно добавить тепловое реле, блокировку или ограничитель перенапряжений

Ограничения применения

• Не предназначен для постоянного тока (DC) - применение на DC повредит катушку и контакты
• IP20 требует обязательной установки внутри герметичного шкафа - нельзя использовать на открытом воздухе или во влажных помещениях без защиты
• Не имеет встроенной защиты от перегрузки - обязательно требуется внешнее тепловое реле при управлении двигателями
• Максимальная мощность 45 кВт - для более мощных двигателей нужен контактор большего класса
• Не реверсивный - для изменения направления вращения двигателя потребуется два контактора

Примеры использования

• Управление насосом в системе водоснабжения - включение по сигналу от датчика давления
• Вентиляционный агрегат в HVAC-системе - работа по таймеру или программному контроллеру
• Конвейерная лента на пищевом производстве - пуск/остановка по команде PLC
• Лифтовой механизм - безопасное отключение при аварии через НЗ-контакт

Практические советы

• Проверьте соответствие напряжения сети 220–230 В - при завышенном напряжении возможен выход из строя катушки
• При монтаже на DIN-рейку убедитесь, что она плотно закреплена - вибрация может вызвать самопроизвольное отсоединение
• Для долгой службы рекомендуется периодически проверять затяжку винтовых зажимов (раз в 6–12 месяцев)
• Если вы используете контактор для частого пуска двигателя - убедитесь, что тепловое реле выбрано правильно и установлено рядом
• Артикул mc1e95m7 - единственный вариант этой модели с такими контактами. Аналоги от других брендов могут отличаться габаритами и местом расположения клемм
