КОНТАКТОР MC1E 3P 95A НО+НЗ 380V/400V 50/60ГЦ (LC1E95Q5) - MC1E95Q7 APC

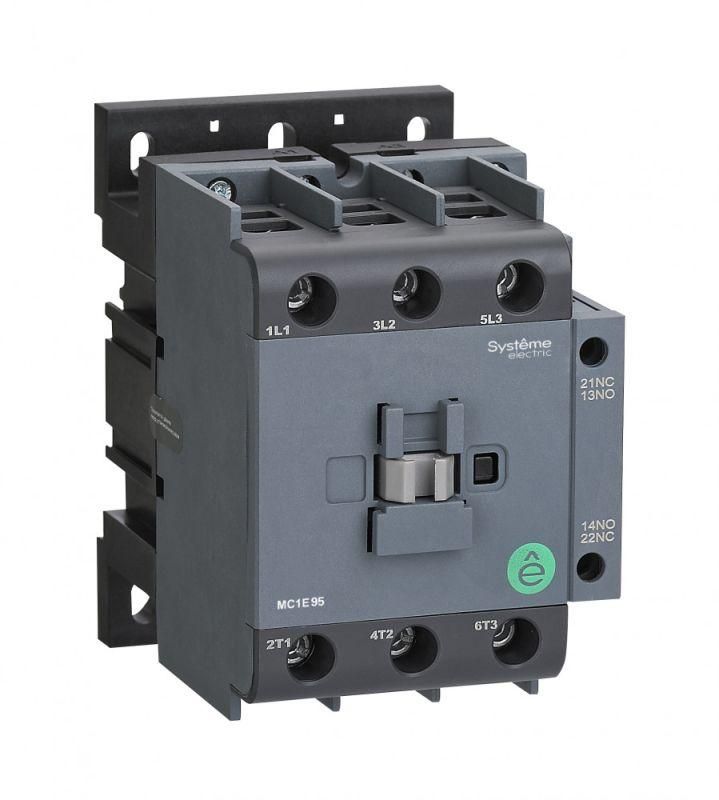

Контактор MC1E от Systeme Electric - надёжное устройство для коммутации трёхфазных нагрузок до 95 А, предназначенное для управления двигателями, насосами и вентиляционным оборудованием. Артикул mc1e95q7 сочетает в себе три главных рабочих контакта и два вспомогательных - один нормально открытый и один нормально закрытый - что делает его универсальным решением для автоматических систем управления.

Назначение и область применения

Контактор MC1E используется для удалённого включения и выключения трёхфазных электродвигателей и других мощных нагрузок. Подходит для установки в распределительных щитах систем: насосных станций, вентиляции, кондиционирования, лифтов и конвейеров. Благодаря наличию вспомогательных контактов, его можно использовать в схемах самоблокировки, сигнализации состояния или взаимной блокировки нескольких контакторов.

Технические характеристики

• Номинальный ток: 95 А - способен коммутировать нагрузки до 45 кВт при напряжении 380–400 В.
• Напряжение катушки управления: 380 В переменного тока (допустимый диапазон 415–480 В).
• Частота: 50/60 Гц - совместим с сетями России и Европы.
• Количество контактов: 3 основных НО (нормально открытых), 1 основной НЗ (нормально закрытый); дополнительно 1 НО и 1 НЗ для управления и контроля.
• Способ подключения: винтовые зажимы для силовых проводов - обеспечивают прочное и долговечное соединение.
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды.
• Электромеханический ресурс: до 8 миллионов операций - высокая износостойкость для интенсивного режима работы.
• Способ монтажа: крепление на DIN-рейку или монтажная плата - гибкая установка в шкафах любого типа.
• Гарантия: 24 месяца.

Совместимость и монтаж

Контактор MC1E устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения силовых проводов используются винтовые зажимы - рекомендуется затягивать их моментом, соответствующим требованиям производителя, чтобы избежать перегрева. Вспомогательные контакты подключаются через клеммы на передней панели - они предназначены для сигналов управления, а не для силового тока. Устройство совместимо с дополнительными модулями: тепловыми реле, ограничителями перенапряжений и механическими блокировками - все они фиксируются на корпусе без дополнительных кабелей.

Безопасность и стандарты

Контактор MC1E соответствует международным стандартам IEC 60947-4-1 для аппаратов управления. Отсутствие защиты от пыли и брызг (IP20) требует установки внутри закрытых электрошкафов. Не предназначен для использования во взрывоопасных средах или на открытом воздухе без дополнительной защиты.

Преимущества

• Высокий ресурс - 8 млн циклов позволяет применять его в системах с частыми включениями, таких как лифты или насосы с автоподдержанием давления.
• Удобная компоновка - наличие четырёх вспомогательных контактов снижает необходимость в внешних реле.
• Поддержка широкого диапазона напряжений катушки (415–480 В) - обеспечивает стабильную работу даже при колебаниях сети.
• Модульная система - возможность доработки функционала без замены всего устройства.

Ограничения применения

• Не допускается использование вне герметичных шкафов - степень защиты IP20 исключает эксплуатацию в сырых, пыльных или агрессивных средах.
• Катушка рассчитана только на переменный ток - нельзя подключать к постоянному напряжению.
• Максимальная мощность - 45 кВт. Превышение этого значения может вызвать сваривание контактов или выход из строя.
• Не имеет встроенного теплового реле - для защиты двигателей требуется установить отдельное тепловое реле серии SE.

Примеры использования

• Автоматический запуск насоса при падении уровня воды в резервуаре - контактор включает двигатель по сигналу с датчика, используя вспомогательный НО контакт для самоблокировки.
• Лифтовая система - контактор управляет движением кабины, а НЗ контакт сигнализирует о состоянии “выключен” на пульт управления.
• Система вентиляции с двумя скоростями - один MC1E включает медленный режим, второй - быстрый, с использованием механической блокировки для предотвращения одновременного включения.

Практические советы

• Выбирая контактор MC1E, проверьте соответствие напряжения вашей сети - катушка работает только при 380–480 В переменного тока.
• При монтаже на DIN-рейку убедитесь, что она жёстко закреплена - вибрация может ослабить контакт.
• Для защиты от скачков напряжения в сети рекомендуется установить варистор или ограничитель перенапряжений рядом с контактором.
• Если нагрузка часто включается (более 10 раз в час), учитывайте тепловой режим - возможно потребуется принудительное охлаждение шкафа.
• Артикул mc1e95q7 - это базовая версия. Если нужен другой тип контактов или защита - выбирайте другие варианты серии SystemePact MC1E.
