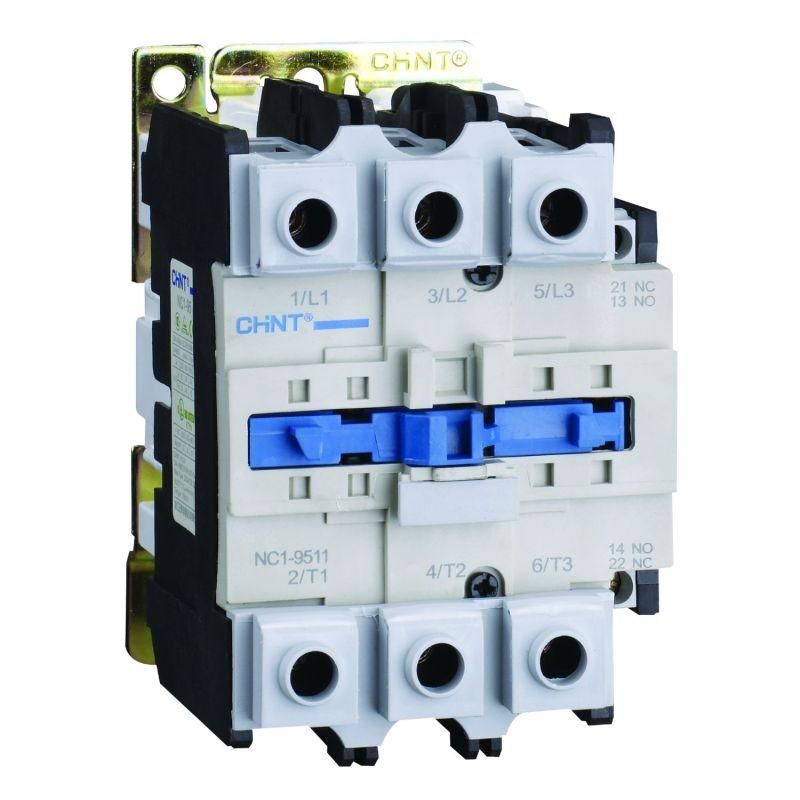

Контактор NC1-9511 95А 400В/АС3 1НО+1НЗ 50Гц (R) | 223171 CHINT

Контактор NC1-9511 95А с катушкой на 400 В переменного тока - надёжное устройство для частого включения и отключения мощных нагрузок в промышленных системах. Бренд CHINT и артикул 223171 указывают на принадлежность к проверенной серии NC1, предназначенной для работы в жестких условиях.

Назначение и область применения

Контактор NC1-9511 используется для удалённого управления трёхфазными электродвигателями и другим оборудованием с высокой мощностью. Подходит для автоматизации станков, насосов, компрессоров, конвейеров и вентиляционных установок. Обеспечивает безопасное включение/выключение при перегрузках, особенно когда применяется в паре с тепловыми реле.

Технические характеристики

• Тип тока: переменный (AC), 50 Гц
• Номинальный рабочий ток: 95 А (класс AC-3 - для запуска и остановки асинхронных двигателей)
• Напряжение катушки управления: 400 В AC
• Количество главных контактов: 3 (для коммутации трёх фаз)
• Количество вспомогательных контактов: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО)
• Стандарт: соответствует требованиям IEC 60947-4-1

Совместимость и монтаж

Контактор NC1-9511 монтируется на DIN-рейку 35 мм. Главные контакты рассчитаны на прямое подключение медных проводов сечением до 25–35 мм2 (зависит от типа зажима). Вспомогательные контакты доступны для подключения цепей управления - например, кнопочных постов, реле или PLC. Для расширения функционала допускается установка дополнительных модулей: временных реле, реверсивных блоков или блоков КРМ. Убедитесь, что катушка 400 В AC точно соответствует напряжению вашей сети управления - использование с другим напряжением повредит устройство.

Безопасность и стандарты

Контактор NC1-9511 соответствует международному стандарту IEC 60947-4-1, который гарантирует надёжность коммутации и долговечность при регулярных циклах включения. Конструкция обеспечивает изоляцию и предотвращает случайное срабатывание. Наличие механической блокировки исключает одновременное включение противоположных режимов при использовании с реверсивными блоками.

Преимущества

• Высокая коммутационная способность - 95 А при AC-3, что покрывает большинство промышленных двигателей
• Универсальность: легко расширяется за счёт дополнительных модулей
• Интеграция с тепловыми реле для защиты от перегрузок и заклинивания двигателя
• Простая установка на DIN-рейку и стандартизованные зажимы для быстрого подключения

Ограничения применения

• Не предназначена для постоянного тока (DC) - использование на DC приведёт к выходу из строя катушки
• Не рекомендуется для частых пусков более 120 раз в час - это снижает срок службы контактов
• Не имеет встроенной защиты от перегрузок - обязательно используйте внешнее тепловое реле
• Катушка работает только при 400 В +-10%; при меньшем напряжении контакт не будет удерживаться

Примеры использования

• Автоматический пуск асинхронного двигателя 75 кВт на конвейере
• Управление насосной станцией через PLC с сигналом ON/OFF
• Система “звезда-треугольник” с дополнительным блоком и двумя контакторами NC1
• Цепь управления вентилятором с аварийной остановкой через НЗ-контакт

Практические советы

• Проверьте соответствие напряжения катушки (400 В AC) перед подключением - неверное напряжение вызовет перегрев или отказ
• При монтаже соблюдайте минимальные зазоры между контактами и другими элементами - избегайте бокового давления на корпус
• Для длительной работы в пыльных средах используйте защитные крышки или выбирайте контакторы с повышенной степенью IP
• При сборке реверсивной схемы всегда применяйте электромеханическую блокировку - даже если есть программная защита
• При замене старого контактора - сравните габариты и тип крепления; NC1-9511 совместим со многими аналогичными изделиями, но не со всеми
