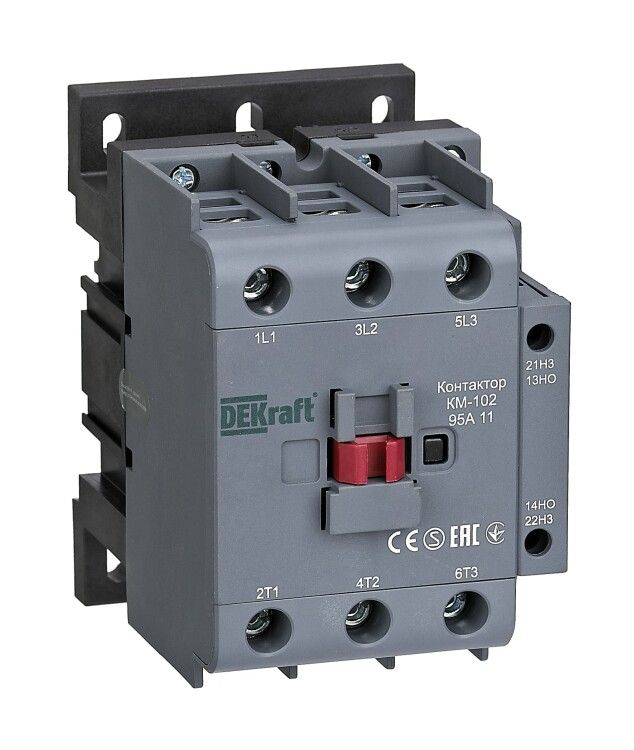

Контактор КМ-102 3п 95А кат. 400В AC 1НО+1НЗ AC-3 AC-4 DEKraft 22026DEK APC

Контактор КМ-102 от DEKraft - устройство для дистанционного включения и отключения нагрузок до 95 А в сетях переменного тока. Подходит для управления двигателями, светильниками и конденсаторными батареями. Монтируется на DIN-рейку, имеет один нормально открытый и один нормально закрытый вспомогательный контакт.

Назначение и область применения

Контактор КМ-102 предназначен для частых операций включения и отключения электрических нагрузок. Применяется в системах автоматизации: запуск и останов асинхронных двигателей, управление освещением, коммутация конденсаторных батарей для компенсации реактивной мощности. Работает в сетях с напряжением до 690 В переменного тока. Устройство не рассчитано на реверсивное управление - используется только в одностороннем режиме.

Технические характеристики

• Номинальный ток: 95 А (при AC-3 и AC-4)
• Напряжение управления: 380–400 В переменного тока
• Коммутируемая мощность: 45 кВт (AC-3), 22 кВт (AC-4)
• Количество вспомогательных контактов: 1 нормально открытый (НО), 1 нормально закрытый (НЗ)
• Тип тока: переменный (AC), совместим с постоянным (DC) для цепи управления
• Исполнение: нереверсивное
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Способ подключения силовых контактов: винтовые зажимы
• Способ монтажа: на стандартную DIN-рейку шириной 35 мм

Совместимость и монтаж

Контактор КМ-102 устанавливается на DIN-рейку без дополнительных креплений. Для подключения силовых проводов используются винтовые зажимы - рекомендуется использовать жилы сечением до 25 мм2. Вспомогательные контакты доступны для подключения цепей управления, сигнализации или блокировок. Устройство совместимо с катушками управления на 380–400 В AC; другие напряжения не поддерживаются. Не требует внешнего теплоотвода при работе в пределах номинальной нагрузки.

Безопасность и стандарты

Контактор КМ-102 соответствует требованиям международных стандартов IEC 60947-4-1 для контакторов переменного тока. Защита IP20 обеспечивает безопасность от случайного прикосновения к токоведущим элементам внутри корпуса. Однако устройство не защищено от пыли и влаги - не применяется во влажных, пыльных или наружных условиях без дополнительной защиты.

Преимущества

• Высокий номинальный ток - 95 А позволяет управлять крупными нагрузками без необходимости в дополнительном оборудовании
• Удобный монтаж на DIN-рейку - ускоряет сборку шкафов управления
• Наличие одного НО и одного НЗ контакта - даёт гибкость для реализации схем блокировки, индикации состояния или последовательного управления
• Поддержка AC-4 - позволяет коммутировать двигатели с частыми пусками, включая реверсы (хотя сам контактор нереверсивный, он выдерживает импульсные нагрузки AC-4)

Ограничения применения

• Не работает при напряжении управления ниже 380 В или выше 400 В - требуется точное соответствие
• IP20 - нельзя устанавливать в помещениях с высокой влажностью, пылью, агрессивной средой или на улице
• Нельзя применять для реверсивных схем - для этого нужны два контактора или специальный реверсивный аналог
• Не подходит для постоянного тока в силовой цепи - только переменный ток (AC) в основной цепи
• Отсутствуют встроенные тепловые защиты - необходимо использовать внешние устройства защиты двигателя

Примеры использования

• Управление насосами и вентиляторами на промышленных линиях
• Автоматическое включение группы светодиодных светильников по расписанию
• Коммутация батарей конденсаторов в системах компенсации реактивной мощности
• Работа в качестве исполнительного элемента в пульте управления станком

Практические советы

• При подборе контактора КМ-102 проверьте, что напряжение вашей цепи управления точно соответствует 380–400 В AC - отклонение даже на 10 % может вызвать отказ срабатывания
• При монтаже затягивайте винты зажимов равномерно, избегайте перегрузки - это снижает риск нагрева и окисления контактов
• Для длительной работы при максимальной нагрузке (95 А) обеспечьте хорошую вентиляцию в щите - температура окружающей среды не должна превышать +40 C
• Если нужна защита от пыли и влаги - используйте герметичные кожухи или установите контактор в закрытый шкаф с классом защиты IP54+
• Контактор КМ-102 от DEKraft совместим с другими изделиями серии - можно заменить на аналогичный модуль без переделки схемы
