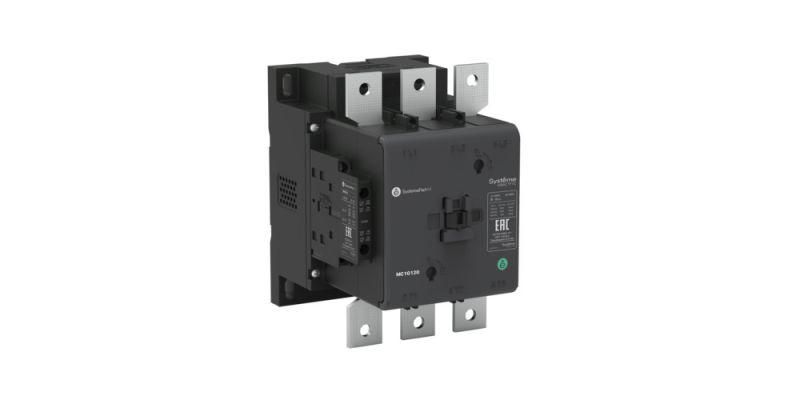

КОНТАКТОР MC1G 3P 120A 2НО+2НЗ 380V 50ГЦ | MC1G120Q5 SE APC

Контактор 3 полюса 120 А, катушка 380 В AC, 2 нормально-открытых + 2 нормально-закрытых контакта, 50 Гц - это надёжное устройство для коммутации трёхфазных нагрузок, особенно двигателей до 55 кВт. Произведённый компанией Systeme Electric, артикул mc1g120q5, предназначен для постоянного использования в промышленных системах с высокой цикличностью включения.

Назначение и область применения

Контактор 3 полюса 120 А, катушка 380 В AC, 2 нормально-открытых + 2 нормально-закрытых контакта, 50 Гц используется для включения и выключения трёхфазных электродвигателей, насосов, компрессоров, конвейеров и систем вентиляции. Он работает в составе автоматических схем управления, где требуется частое включение/выключение под нагрузкой. Подходит для установки в распределительных щитах, пультах управления и на монтажных платах промышленного оборудования.

Технические характеристики

• Номинальный ток: 115 А (при 400 В AC, класс AC-1); допускается использование до 120 А в режиме AC-3 для двигателей
• Напряжение катушки управления: 380 В переменного тока (AC), 50 Гц
• Число полюсов: 3
• Контакты вспомогательной цепи: 5 нормально-открытых (НО), 2 нормально-замкнутых (НЗ)
• Рассчитан на управление электродвигателями мощностью до 55 кВт
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не от воды и пыли
• Способ монтажа: крепление на монтажную плату (DIN-рейка не поддерживается)
• Подключение силовых контактов: болтовое, с зажимами для проводов до 35 мм2
• Гарантия: 24 месяца

Совместимость и монтаж

Контактор 3 полюса 120 А, катушка 380 В AC, 2 нормально-открытых + 2 нормально-закрытых контакта, 50 Гц устанавливается исключительно на монтажную плату. Для этого требуются четыре отверстия под крепёжные шпильки, соответствующие габаритам корпуса. Болтовые зажимы силовых контактов рассчитаны на медные жилы сечением 4–35 мм2. Убедитесь, что площадка для монтажа имеет достаточную жёсткость - вибрация может повредить соединения. Нельзя использовать этот контактор в качестве замены моделей с DIN-креплением. Вспомогательные контакты можно использовать для сигнализации состояния или блокировки других устройств.

Безопасность и стандарты

Контактор сертифицирован по международным стандартам IEC 60947-4-1 и соответствует требованиям EN 60947-4-1. Применяет технологию дугогашения, обеспечивающую безопасное отключение при больших токах. Максимальная температура окружающей среды - +40 C, при этом возможна работа при снижении номинального тока при более высоких температурах. Не предназначен для взрывоопасных зон.

Преимущества

• Высокий электромеханический ресурс - способен выдерживать десятки тысяч циклов включения/отключения
• Увеличенная износостойкость контактов благодаря специальному покрытию
• Встроенные 5 НО и 2 НЗ контакты позволяют реализовать сложные схемы управления без внешних реле
• Совместим с дополнительными модулями: тепловыми реле, ограничителями перенапряжений, механическими блокировками
• Надёжная фиксация на плате предотвращает самопроизвольное отсоединение

Ограничения применения

• Не подходит для работы в условиях повышенной запылённости, влажности или на улице - степень защиты IP20 не обеспечивает защиту от жидкости
• Нельзя устанавливать на DIN-рейку - отсутствует крепёж для стандартных направляющих
• Катушка 380 В AC требует точного соблюдения напряжения: отклонение +-10% может вызвать некорректное срабатывание
• Не рекомендован для частого пуска двигателей свыше 55 кВт - риск перегрева и быстрого износа контактов
• Не предназначен для работы с постоянным током - применение DC приведёт к выходу из строя катушки

Примеры использования

• Управление трехфазным асинхронным двигателем насоса в системе водоснабжения
• Включение конвейера на пищевом производстве через кнопочную станцию
• Автоматическое переключение между основным и резервным вентилятором в HVAC-системе
• Коммутирование нагревательных элементов в термокамере с использованием одного из НО контактов для индикации

Практические советы

• При монтаже затягивайте болты силовых контактов моментом 1,5–2,0 Нм - недостаточно или слишком сильно затянутое соединение вызывает перегрев
• Используйте клеммы с наконечниками для многожильных проводов - это повысит долговечность соединения
• Проверьте соответствие напряжения сети и катушки перед первым включением - неверное питание приведёт к отказу или повреждению
• Если нужен реверс - выбирайте другую модель, так как данный контактор нереверсивный
• Для продления срока службы используйте дополнительный ограничитель перенапряжений (MOA) параллельно катушке
• Артикул mc1g120q5 совместим с другими изделиями серии SystemePact MC1G - запчасти и аксессуары легко заменяемы
