КОНТАКТОР MC1G 3P 330A 2НО+2НЗ AC/DC 250-500V 50/60ГЦ | MC1G330URE SE APC

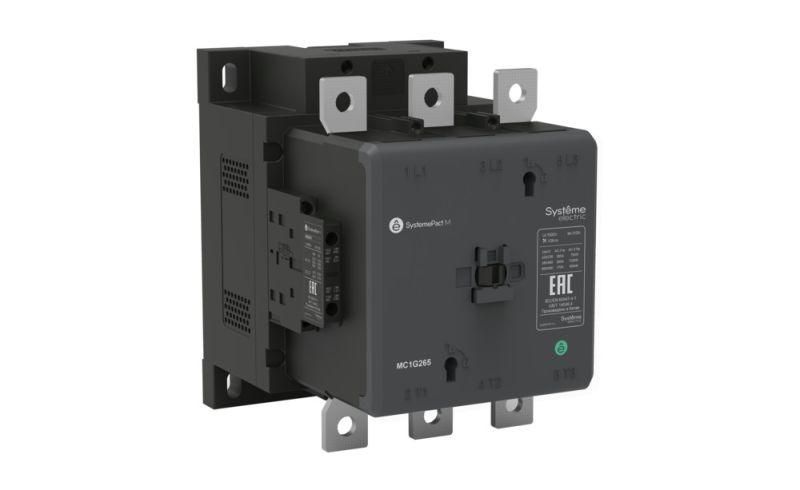

Контактор MC1G от Systeme Electric - надёжное устройство для коммутации мощных нагрузок в промышленных системах. Артикул mc1g330ure обеспечивает управление электродвигателями до 160 кВт с питанием цепи управления от 250 до 500 В переменного или постоянного тока.

Назначение и область применения

Контактор MC1G предназначен для частого включения и выключения электрооборудования с высокой нагрузкой. Он используется там, где требуется устойчивая работа при больших токах и длительном ресурсе. Подходит для управления асинхронными двигателями, насосами, компрессорами, лифтами, системами вентиляции и конвейерами. Устройство работает в сетях с частотой 50–60 Гц и совместимо как с переменным, так и с постоянным током.

Технические характеристики

• Номинальный ток: 330 А
• Число полюсов: 3
• Количество нормально открытых (НО) контактов: 3
• Количество нормально закрытых (НЗ) контактов: 2
• Напряжение цепи управления: 250–500 В AC/DC
• Рабочая частота: 50 / 60 Гц
• Номинальная мощность двигателя: 160 кВт
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Тип подключения силовой цепи: болтовое соединение
• Способ монтажа: на монтажную плату (DIN-рейку не поддерживается)
• Гарантия: 24 месяца
• Исполнение: нереверсивное (не предназначено для изменения направления вращения )

Совместимость и монтаж

Контактор MC1G монтируется исключительно на жесткую монтажную плату. Для установки требуются отверстия под крепёж и достаточная площадь для теплоотвода. Болтовые зажимы силовых выводов рассчитаны на провода сечением, соответствующее току 330 А - используйте медные шины или кабели с изоляцией, допущенные для таких токов. Цепь управления должна быть защищена от скачков напряжения ниже 0,7 U_s, чтобы избежать самопроизвольного отключения. Дополнительные контакты и тепловые реле можно подключить по запросу - они совместимы с серийной конструкцией.

Безопасность и стандарты

Контактор MC1G соответствует требованиям международных стандартов IEC 60947-4-1 для аппаратов управления. Обеспечен контроль устойчивости к просадкам напряжения в пределах 0,7–1,2 U_s: при кратковременных колебаниях он сохраняет замкнутое состояние, что снижает риск аварийного отключения оборудования. Конструкция выполнена без горючих материалов, что повышает безопасность при работе в условиях повышенной температуры.

Преимущества

• Увеличенный электромагнитный и механический ресурс - способен выдерживать более 1 млн операций включения/выключения
• Поддержка как переменного, так и постоянного тока в цепи управления - гибкость в проектировании схем
• Высокая плотность контактов: три НО и два НЗ позволяют реализовать сложные алгоритмы управления без внешних реле
• Совместимость с аксессуарами системы SystemePact: модульные расширения легко интегрируются
• Надёжная фиксация на плате - минимизация вибраций и случайного смещения

Ограничения применения

• Не монтаж на DIN-рейку - требует специальной платформы
• Защита IP20 не позволяет использовать в запылённых, влажных или outdoor-объектах без корпуса
• Нельзя применять для реверса двигателей - для этого нужен двойной контактор или реверсивный пускатель
• Цепь управления не работает при напряжении ниже 250 В - не подходит для слаботочных систем 24/48 В
• Максимальная мощность 160 кВт - для большего потребления требуется другой класс контактора

Примеры использования

• Автоматический пуск крупного насоса в системе водоснабжения
• Управление вентиляционными установками в промышленных цехах
• Коммутирующее устройство в линии конвейера с несколькими этапами работы
• Система лифта с функцией автоматического торможения через НЗ-контакты
• Электропривод станка с программируемым контроллером, подающим сигнал 380 В DC

Практические советы

• При монтаже проверьте соответствие сечения проводов и момент затяжки болтов - недостаточно затянутый контакт вызывает нагрев
• Для долгой службы рекомендовано периодическое обслуживание: очистка контактов от оксидов, проверка свободного хода механизма
• Если система работает в среде с возможностью бросков напряжения - установите RC-демпфер на входе катушки
• Не забывайте, что три НО контакта - это не просто резерв: один часто используют для сигнализации состояния, второй - для блокировки, третий - для основной нагрузки
• Arтикул mc1g330ure - единственный вариант этой модели с таким набором контактов; другие версии серии MC1G отличаются числом НО/НЗ
