КОНТАКТОР MC1G 3P 330A 2НО+2НЗ AC/DC 48-130V 50/60ГЦ | MC1G330EHE SE APC

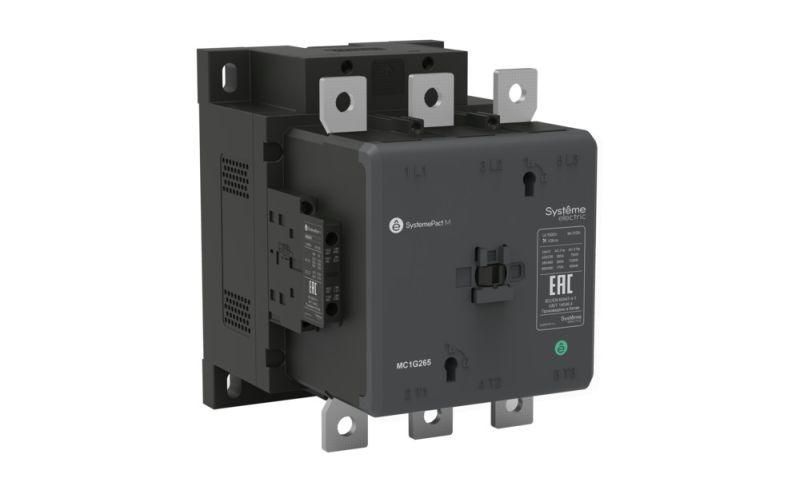

Контактор MC1G от Systeme Electric - надёжное устройство для коммутации нагрузок до 330 А в сетях переменного и постоянного тока. Артикул mc1g330ehe предназначен для установки на монтажную плиту и используется там, где требуется устойчивое управление двигателем, насосом или системой вентиляции даже при колебаниях напряжения.

Назначение и область применения

Контактор MC1G применяется для включения и выключения электрооборудования большой мощности: электродвигатели до 160 кВт, насосы, компрессоры, системы вентиляции, конвейеры. Подходит для автоматических систем, где важна долговечность и отказоустойчивость. Устройство работает в режиме нереверсивного управления - то есть только запуск и остановка, без изменения направления вращения.

Технические характеристики

• Номинальный ток: 330 А - способен работать с высоконагруженными цепями без перегрева.
• Число полюсов: 3 - контролирует три фазы трёхфазной сети.
• Управление: питание катушки от 48–130 В переменного или постоянного тока - совместим с большинством промышленных систем управления.
• Контакты: 2 нормально открытых (НО) и 2 нормально закрытых (НЗ) - позволяют реализовать сложные логические схемы управления без внешних реле.
• Подключение силовых контактов: болтовое - обеспечивает прочное и долговечное соединение проводов.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен - требует установки внутри шкафа.
• Рабочий ресурс: повышенный электромеханический износостойкости - рассчитан на длительную работу в условиях частых включений.
• Защита от просадок напряжения: сохраняет замыкание при снижении U до 70 % от номинала - предотвращает случайное отключение при кратковременных скачках.
• Способ монтажа: на монтажную плату - фиксируется через отверстия в корпусе, не требует DIN-рейки.
• Гарантия: 2 года.

Совместимость и монтаж

Контактор MC1G устанавливается исключительно на жесткую металлическую или пластиковую монтажную плату. Для правильной сборки используйте рекомендованную посадочную площадку с отверстиями под крепёж. Болтовые зажимы силовых контактов допускают подключение медных проводов сечением до 95 мм2 - проверьте соответствие перед монтажом. Обязательно соблюдайте минимальные расстояния между соседними аппаратами для теплоотвода - особенно при плотном расположении в шкафе.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 и EN 60947-4-1. Применяется в соответствии с классом исполнения для промышленных сред. Отсутствуют взрывозащита и антистатическая защита - не использовать во взрывоопасных зонах. Гарантирована безопасность работы при температуре окружающей среды от -25C до +60C.

Преимущества

• Высокая устойчивость к кратковременным просадкам напряжения - меньше аварийных отключений.
• Встроенные 4 вспомогательных контакта (2НО+2НЗ) - экономят место в щите, уменьшают количество внешних элементов.
• Увеличенный ресурс коммутаций - снижаются затраты на обслуживание и замены.
• Широкий диапазон напряжения управления (48–130 В AC/DC) - универсальное решение для разных систем контроля.
• Функциональная совместимость с другими изделиями серии SystemePact - можно легко добавить тепловое реле или механическую блокировку.

Ограничения применения

• Не предназначена для установки вне электрических шкафов - степень защиты IP20 не защищает от воды, пыли и брызг.
• Не поддерживает реверсирование - нельзя применять для оборудования, требующего смены направления вращения.
• Не имеет встроенного теплового реле - необходимо дополнительно устанавливать термореле при работе с двигателями, чтобы избежать перегрузки.
• Не рекомендуется для частых включений выше 1200 раз в час - возможен преждевременный износ контактов.
• Требуется точное соблюдение момента затяжки болтов - пере- или недотянутый контакт вызывает нагрев и выход из строя.

Примеры использования

• Автоматизация производства: управление крупным асинхронным двигателем на конвейере.
• Жилищно-коммунальные объекты: включение насосов в системах водообеспечения.
• Лифтовые установки: основной коммутационный элемент для движения кабины.
• HVAC-системы: управление вентиляторами больших мощностей в промышленных помещениях.

Практические советы

• Выбирая контактор MC1G, обязательно сверьте напряжение вашей цепи управления - он работает только в диапазоне 48–130 В. Ниже 48 В - не включится, выше 130 В - риск повреждения катушки.
• При использовании в условиях частых включений (например, в технологическом оборудовании) рекомендуется параллельно установить тепловое реле типа SE THERMOLINE.
• Для удобства сервиса и диагностики используйте сигнализацию состояния через один из встроенных НО контактов - можно подключить индикацию “включен” прямо на пульт оператора.
• Проверяйте состояние контактов каждые 6 месяцев при интенсивной эксплуатации - окисление или подгорание влияет на надёжность.
• Arтикул mc1g330ehe - единственный вариант этой модели с указанным набором контактов. Аналоги других серий не обеспечивают такой же уровень защиты от просадок.
