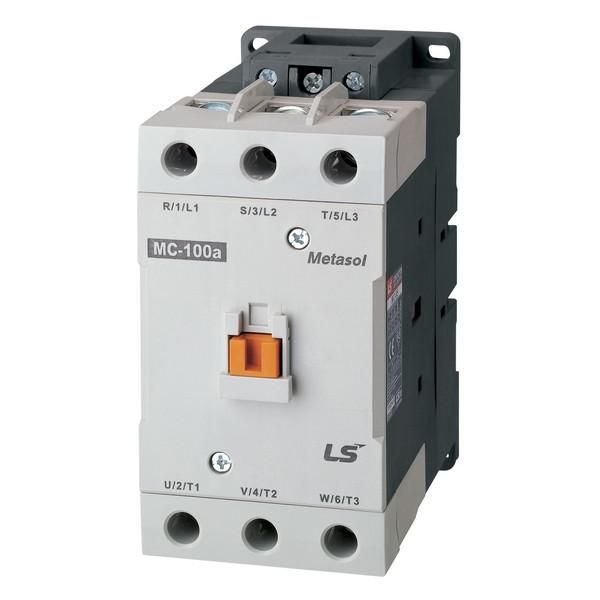

Контактор Metasol MC-100a кат. 24В AC 2a2b Screw LS Electric 1342014000 LSIS

Контактор MC-100a AC24V 50Hz 2a2b с винтовым креплением от LS Electric предназначен для частого включения и отключения мощных нагрузок в сетях переменного тока. Этот контактный аппарат обеспечивает надёжную коммутацию трёхфазных двигателей и других устройств на основе электромагнитной катушки с питанием 24 В. Артикул 1342014000 соответствует модели с тремя нормально разомкнутыми и двумя нормально замкнутыми вспомогательными контактами.

Назначение и область применения

Контактор MC-100a AC24V 50Hz 2a2b с винтовым креплением используется для удалённого управления мощными электрическими нагрузками. Он применяется в системах автоматизации, где требуется частое включение/выключение оборудования: запуск и останов трёхфазных асинхронных двигателей, управление насосами, компрессорами, конвейерами, кран-балками, тепловыми печами и кондиционерами. Также подходит для дистанционного управления освещением в промышленных помещениях.

Технические характеристики

• Номинальный ток: 100 А - способен выдерживать длительную работу при высоких токах, подходящий для двигателей до 55 кВт;
• Число силовых полюсов: 3 - коммутирует три фазы переменного тока;
• Напряжение катушки управления: 24 В переменного тока (AC), частота 50 Гц - совместим с большинством промышленных контроллеров и преобразователей;
• Количество вспомогательных контактов: 2 нормально открытых (НО) + 2 нормально замкнутых (НЗ) - используются для сигнализации, блокировок и управления схемой;
• Исполнение: нереверсивное - не предназначен для переключения направления вращения двигателя без внешнего реверсивного контура;
• Степень защиты: IP20 - защищает от доступа пальцев и предметов более 12 мм, но не защищён от пыли и влаги;
• Тип подключения: винтовые зажимы - обеспечивают прочное соединение проводов сечением до 25 мм2;
• Способ монтажа: на монтажную плату - устанавливается на DIN-рейку или специальную основание через отверстия под болты.

Совместимость и монтаж

Контактор MC-100a AC24V 50Hz 2a2b с винтовым креплением монтируется на стандартную DIN-рейку шириной 35 мм или на жесткую поверхность с помощью четырёх отверстий под крепёж. Подключение силовых контактов выполняется медными проводниками сечением до 25 мм2. Управляющая катушка требует точного соблюдения напряжения 24 В AC - применение постоянного тока или другого напряжения повредит устройство. Для работы с PLC или реле контроля используйте вспомогательные контакты для обратной связи и блокировки.

Безопасность и стандарты

Контактор соответствует международным требованиям IEC 60947-4-1 для контакторов переменного тока. Сертифицирован для использования в промышленных условиях с температурой от -5C до +40C. Отсутствие защиты выше IP20 требует установки внутри электрошкафа или закрытого корпуса. Не допускается использование во взрывоопасных средах без дополнительной защиты.

Преимущества

• Высокая механическая долговечность - рассчитан на десятки тысяч операций включения/отключения;
• Устойчивость к скачкам напряжения благодаря качественной катушке управления;
• Простота обслуживания - винтовые зажимы легко проверить и затянуть;
• Широкая совместимость с другими элементами автоматики LS Electric и аналогичных серий;
• Экономичное энергопотребление катушки - всего 24 В позволяет использовать маломощные источники управления.

Ограничения применения

• Не подходит для реверсивных схем - для изменения направления вращения двигателя нужен второй контактор или реверсивный пускатель;
• IP20 не обеспечивает защиту от пыли и влаги - нельзя устанавливать вне шкафа или в сырых местах;
• Подходит только для переменного тока - недопустимо подключение постоянного напряжения к катушке;
• Не рекомендован для частых пусков свыше 60 раз в час - возможен перегрев и снижение срока службы;
• Не имеет встроенной тепловой защиты - необходимо использовать внешний тепловое реле при работе с двигателями.

Примеры использования

• Автоматизация конвейера на пищевом заводе - управление двигателем 55 кВт через сигнал от PLC;
• Система водоснабжения - включение насоса по уровню воды с использованием одного НО контакта для индикации работы;
• Обогревательный модуль - включение нагревательных элементов через терморегулятор с выходом 24 В AC;
• Освещение производственного участка - дистанционное включение светильников через кнопочные посты.

Практические советы

• Проверьте соответствие сечения провода и зажима - слишком толстый провод не войдёт, слишком тонкий - плохо зажмётся;
• Перед первым включением убедитесь, что катушка получает именно 24 В AC - тестером или пробником;
• При монтаже на рейку используйте фиксирующий механизм - контакттер не должен болтаться;
• Для увеличения срока службы избегайте частых включений под нагрузкой - лучше использовать предварительное отключение;
• При сборке схемы с несколькими контактными устройствами - следите за правильностью подключения вспомогательных контактов, особенно НЗ для блокировок;
• Артикул 1342014000 - единственный вариант этой модели; другие напряжения катушки (например, 220 В) имеют другой артикул.
