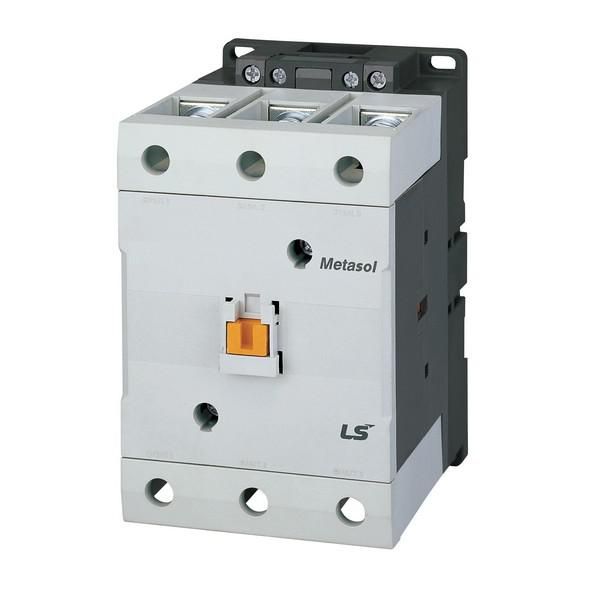

Контактор Metasol MC-150a AC110V 50/60Hz 2a2b, Screw | 1364002600 Lsis

Контактор MC-150a AC110V 50/60Hz 2a2b с винтовым креплением от LS Electric предназначен для частого включения и отключения мощных нагрузок в сетях переменного тока. Этот контактный аппарат обеспечивает надёжную коммутацию трёхфазных двигателей и других устройств на базе монтажной платы, сочетая высокую нагрузочную способность с простой установкой.

Назначение и область применения

Контактор MC-150a AC110V 50/60Hz 2a2b с винтовым креплением используется для удалённого управления мощными электрическими цепями. Он применяется в системах автоматизации, где требуется частое включение и выключение оборудования: запуск и останов трёхфазных асинхронных двигателей, управление насосами, компрессорами, конвейерами, кран-балками, тепловыми печами и кондиционерами. Также подходит для дистанционного управления освещением в промышленных помещениях.

Технические характеристики

• Номинальный ток: 150 А - позволяет коммутировать нагрузки до 70 кВт;
• Число силовых полюсов: 3 - для работы в трёхфазных сетях;
• Напряжение катушки управления: 110 В переменного тока (AC);
• Частота катушки: 50/60 Гц - совместим с сетями России и большинства стран;
• Количество вспомогательных контактов: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ) - для сигнализации и блокировок;
• Тип подключения: винтовые зажимы - удобны для быстрого монтажа проводов сечением до 25 мм2;
• Степень защиты: IP20 - защищает от прикосновения к токоведущим частям, но не от пыли и влаги;
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя;
• Способ монтажа: на монтажную плату - фиксируется болтами через отверстия в корпусе.

Совместимость и монтаж

Контактор MC-150a AC110V 50/60Hz 2a2b с винтовым креплением устанавливается исключительно на монтажную плату. Для этого используются четыре крепёжных отверстия в основании корпуса. Подключение силовых цепей осуществляется через верхние винтовые зажимы, управление - через нижние клеммы катушки. Убедитесь, что плата имеет достаточную жёсткость и теплоотвод - при работе на пределе нагрузки возможен нагрев. Не используйте этот контактный аппарат в шкафах с принудительным воздушным охлаждением, если температура внутри превышает +40 C.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 и ГОСТ Р 50030.4.2. Сертифицирован для использования в промышленных условиях. IP20 не обеспечивает защиту от внешних воздействий - монтаж допускается только в закрытых щитах или корпусах класса защиты не ниже IP54. Отсутствие реверса делает его безопасным в схемах, где переключение направления движения недопустимо (например, в лифтах или конвейерах).

Преимущества

• Высокая долговечность - рассчитан на более чем 1 млн операций включения/выключения;
• Устойчивость к скачкам напряжения - катушка работает стабильно даже при колебаниях +-10% от 110 В;
• Простота замены - можно демонтировать без отключения всей системы, если установлен на DIN-рейку адаптер;
• Широкая совместимость с контроллерами - легко интегрируется в PLC-системы с выходом 110 В AC.

Ограничения применения

• Не подходит для реверсивных схем - требует двух отдельных контакторов для изменения направления вращения;
• IP20 не допускает использование во влажных, пыльных или наружных условиях - обязательно помещать в герметичный шкаф;
• Не рекомендован для частых пусков двигателей с высоким моментом (например, дробилок) без дополнительного теплового реле;
• Подключение медных проводов сечением менее 4 мм2 или алюминиевых - снижает надёжность соединения;
• Не предназначен для работы с постоянным током - катушка рассчитана только на переменный ток 110 В AC.

Примеры использования

• Автоматизация конвейера на пищевом заводе - включение/выключение двигателя по сигналу с пульта;
• Система управления насосом в системе водоснабжения - включение при достижении порогового уровня воды;
• Контроль тепловой печи - включение нагревательных элементов по программе;
• Управление вентилятором кондиционера - работа по таймеру или термостату.

Практические советы

• При монтаже на плату проверьте соответствие шага отверстий - он стандартизирован под типовые платформы LS Electric;
• Обязательно используйте предохранители на входе силовой цепи - номинал не выше 200 А для защиты от КЗ;
• Для длительной работы на максимальной нагрузке (150 А) обеспечьте вентиляцию вокруг контактора - минимум 5 см свободного пространства сбоку и сверху;
• Проверяйте затяжку винтов каждые 6–12 месяцев - особенно после первых 100 циклов включения;
• Если нужен реверс - выбирайте два экземпляра MC-150a и используйте механическую блокировку между ними.
