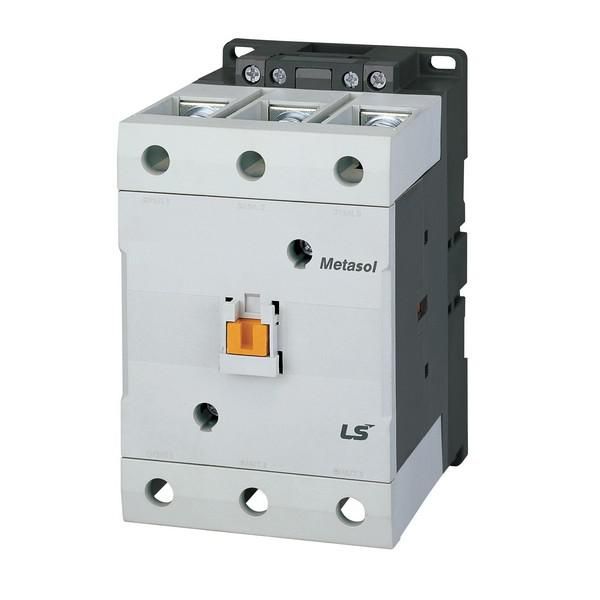

Контактор Metasol MC-150a AC400V 50/60Hz 2a2b, Screw | 1364002800 Lsis

Контактор MC-150a AC400V 50/60Hz 2a2b с винтовым креплением от LS Electric предназначен для частого включения и отключения мощных нагрузок в трёхфазных сетях. Этот контактный аппарат обеспечивает надёжную коммутацию двигателей и другого оборудования на DIN-рейке, сочетая высокую нагрузочную способность с простой установкой.

Назначение и область применения

Контактор MC-150a используется для удалённого управления мощными электрическими устройствами. Он применяется в системах автоматизации, где требуется регулярное включение и выключение нагрузки - например, при запуске и остановке трёхфазных асинхронных двигателей. Также подходит для управления компрессорами, насосами, конвейерами, тепловыми печами, кран-балками и системами освещения. Устройство не рассчитано на реверсирование - работает только в одном направлении.

Технические характеристики

• Номинальный ток: 150 А - позволяет управлять нагрузками до 70 кВт
• Напряжение катушки управления: 400 В переменного тока (AC), частота 50/60 Гц
• Число силовых полюсов: 3 - для работы в трёхфазной сети
• Количество вспомогательных контактов: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ) - для сигнализации и блокировок
• Максимальная мощность двигателя: 70 кВт
• Степень защиты: IP20 - защищает от доступа пальцев и крупных предметов, но не от пыли и воды
• Исполнение: нереверсивное - нельзя переключить направление вращения двигателя через этот контакт
• Тип крепления: защёлка - фиксируется на DIN-рейке без инструментов

Совместимость и монтаж

Контактор MC-150a устанавливается исключительно на DIN-рейку типа TS35. Защёлка обеспечивает быстрый монтаж и демонтаж - достаточно вставить корпус в рейку и слегка надавить до щелчка. Для подключения проводов используются винтовые зажимы - допускаются медные жилы сечением до 50 мм2. Подключение катушки управления выполняется к клеммам A1/A2. Обязательно соблюдайте полярность при подаче напряжения на катушку - неверное подключение может повредить механизм.

Безопасность и стандарты

Контактор соответствует международным требованиям IEC 60947-4-1 для контакторов переменного тока. Сертифицирован для использования в промышленных условиях. IP20 не обеспечивает защиту от внешней среды - применять можно только внутри электрошкафов или помещений с контролируемым микроклиматом.

Преимущества

• Высокая долговечность - рассчитан на десятки тысяч операций включения/выключения
• Устойчивость к скачкам напряжения благодаря качественной катушке управления
• Лёгкий монтаж на DIN-рейке без дополнительных креплений
• Явные метки на корпусе - легко определить расположение клемм и тип контактов
• Поддерживается широкий спектр нагрузок - от малых до максимальных значений по току

Ограничения применения

• Не подходит для реверсивных схем - требует дополнительного контактора для изменения направления вращения
• IP20 не допускает использование вне шкафа - опасность попадания пыли, влаги или сторонних предметов
• Работает только при напряжении 400 В AC - другие значения катушки (например, 24 В или 220 В) недоступны в этой модели
• Не рекомендован для частых пусков сверхнагрузочных двигателей - риск перегрева катушки при более чем 60 циклах в час

Примеры использования

• Автоматический пуск трёхфазного насоса в системе водоснабжения
• Управление конвейерной лентой на пищевом производстве
• Включение тепловой печи через термореле
• Дистанционное управление светильниками в цеху через PLC
• Контроль работы компрессора в системе сжатого воздуха

Практические советы

• Выбирая контактный аппарат, проверьте соответствие номинального тока нагрузки - 150 А этого контактора MC-150a покрывает большинство промышленных двигателей до 70 кВт
• При использовании в схемах с частыми пусками убедитесь, что интервал между включениями не менее 30 секунд - это продлит срок службы катушки
• Обязательно используйте дополнительные устройства защиты: автоматические выключатели и тепловые реле - контакт сам по себе не защищает от перегрузки
• Проверяйте плотность затяжки винтов после первого включения - нагрев может вызвать ослабление соединений
• Эта модель MC-150a совместима с другими изделиями серии LS Electric - замена аналогичных контакторов возможна без переделки схемы
