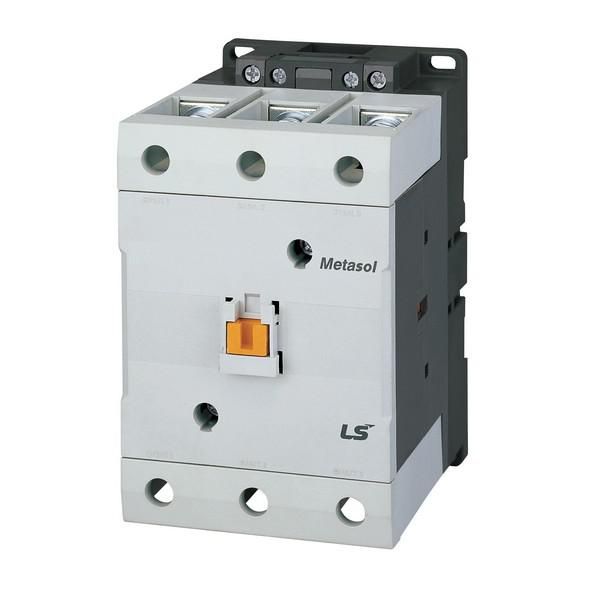

Контактор Metasol MC-130a AC400V 50/60Hz 2a2b, Screw | 1362002800 Lsis

Контактор LS Electric 1362002800 - это надёжный пускатель для коммутации трёхфазных нагрузок до 60 кВт, рассчитанный на частые включения и отключения. Устройство работает в сетях переменного тока 400–690 В, устанавливается на DIN-рейку и подходит для автоматизации промышленного оборудования.

Назначение и область применения

Контактор LS Electric 1362002800 предназначен для удалённого включения и отключения силовых цепей. Он используется там, где требуется частое управление оборудованием: запуск и остановка трёхфазных двигателей, управление насосами, компрессорами, конвейерами, кран-балками, системами отопления и кондиционирования. Также применяется в схемах дистанционного управления освещением.

Технические характеристики

• Род тока: переменный (AC), 50/60 Гц
• Номинальное напряжение: 690 В
• Номинальный ток: 130 А
• Напряжение катушки управления: 400 В
• Количество силовых полюсов: 3
• Количество нормально открытых (НО) контактов: 5
• Количество нормально закрытых (НЗ) контактов: 2
• Мощность двигателя: до 60 кВт
• Исполнение: нереверсивное
• Степень защиты: IP20 - защищает от прикосновения к токоведущим частям и от крупных предметов, но не от пыли и воды
• Способ монтажа: на DIN-рейку с фиксацией защелкой

Совместимость и монтаж

Контактор LS Electric 1362002800 монтируется на стандартную DIN-рейку шириной 35 мм. Фиксация осуществляется защелкой - достаточно плотно прижать устройство к рейке до щелчка. Для подключения силовых проводов используются винтовые зажимы, допускающие сечение до 50 мм2. Управляющая катушка подключается к сети 400 В через внешние кнопки или контроллер. Контакты управления (2a2b) совместимы с большинством PLC и реле контроля.

Безопасность и стандарты

Устройство соответствует международным требованиям IEC 60947-4-1. Защита IP20 исключает доступ к токоведущим элементам при случайном прикосновении, но не обеспечивает герметичность. Применяется только внутри электрошкафов, защищённых от пыли, влаги и механических повреждений.

Преимущества

• Высокая коммутационная способность - выдерживает до 130 А при частых включениях
• Гибкая система вспомогательных контактов: 5 НО + 2 НЗ - позволяет реализовать сложные логические схемы
• Фиксация защелкой - быстрый монтаж и демонтаж без инструментов
• Поддержка напряжения катушки 400 В - совместим с промышленными сетями Европы и стран СНГ
• Надёжность серийной продукции LS Electric - проверенные решения для тяжёлых условий эксплуатации

Ограничения применения

• Не подходит для установки вне шкафа - степень защиты IP20 не защищает от пыли и влаги
• Нереверсивное исполнение - нельзя использовать для изменения направления вращения двигателя без дополнительного контактора
• Катушка управления требует точного напряжения 400 В +-10%; при отклонении возможны отказы включения
• Не рекомендован для работы с высокими импульсными перегрузками - для таких задач нужны контакторы с дугогашением

Примеры использования

• Автоматический пуск трёхфазного двигателя насоса в системе водоснабжения
• Управление конвейерной лентой на пищевом производстве через PLC
• Включение тепловой печи с помощью терморегулятора
• Дистанционное включение освещения в цехе по сигналу с пульта
• Контроль работы компрессора в системе сжатого воздуха

Практические советы

• Проверьте соответствие напряжения питания катушки 400 В - использование 220 В или 380 В вызовет срабатывание с задержкой или отказ
• При подключении силовых кабелей используйте наконечники - это предотвратит ослабление соединения при вибрациях
• Убедитесь, что DIN-рейка жестко закреплена; люфт увеличивает риск повреждения защелки
• Для защиты от скачков напряжения рекомендуется установить RC-цепочку или варистор на вход катушки
• При замене старого контактора сверьте количество и тип вспомогательных контактов - 5 НО + 2 НЗ обеспечивают гибкую логику, но не все аналоги имеют такой же набор
