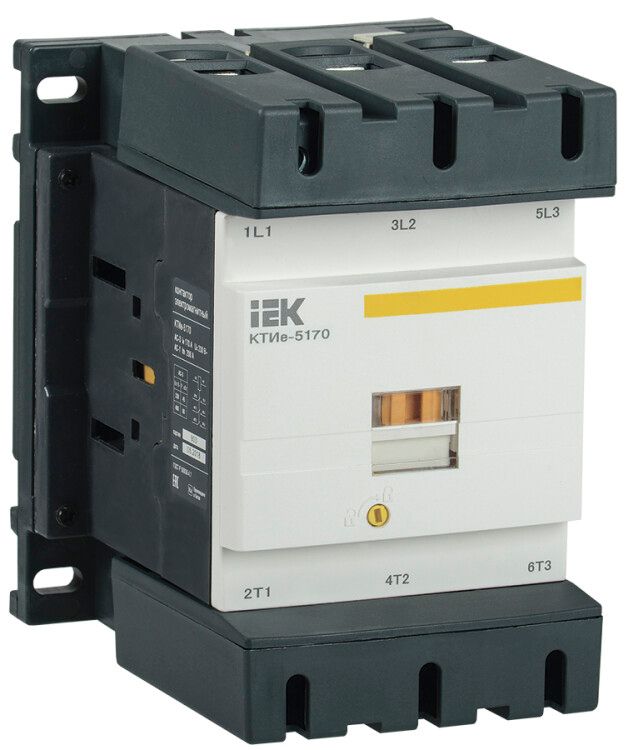

Контактор КТИе-5170 170А 230В/АС3 | KKTE50-170-230-10 GENERICA IEK

Контактор КТИе-5170 170А 230В/АС3 - миниконтактор от IEK (ИЭК) для надёжного включения и отключения трёхфазных двигателей и других индуктивных нагрузок. Артикул kkte50-170-230-10 рассчитан на работу в промышленных системах управления с частыми циклами включения.

Назначение и область применения

Контактор КТИе-5170 170А 230В/АС3 предназначен для управления трёхфазными асинхронными двигателями с короткозамкнутым ротором, а также для коммутации других нагрузок: освещения, нагревательных элементов, вентиляторов, насосов, печей, кран-балок и систем АВР. Он работает в цепях переменного тока до 660 В, обеспечивая удалённое управление через слаботочные сигналы на катушке.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный рабочий ток: 170 А (при AC-3)
• Напряжение катушки управления: 230 В переменного тока
• Количество силовых полюсов: 3
• Количество нормально открытых (НО) контактов: 3
• Номинальная коммутируемая мощность: 90 кВт
• Тип изделия: миниконтактор
• Исполнение: нереверсивное (не переключает направление вращения)
• Тип подключения: винтовые зажимы
• Способ монтажа: на монтажную плату (PCB)
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и воды)
• Срок службы: 15 лет (при соблюдении условий эксплуатации)

Совместимость и монтаж

Контактор КТИе-5170 170А 230В/АС3 устанавливается на печатную плату с помощью выводов. Для монтажа требуется свободное место под корпус и доступ к контактам для подключения проводов. Подключение силовых цепей выполняется через винтовые зажимы - рекомендуется использовать многожильные провода с наконечниками. Управляющая катушка питается от сети 230 В AC, что совместимо со стандартными контроллерами и реле времени. Монтаж допускается только на вертикальной поверхности; допустимо отклонение по горизонтали до +-30°.

Безопасность и стандарты

Контактор соответствует требованиям международных стандартов на электромагнитные контакторы. IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим частям, но не защищает от пыли и влаги - применение возможно только внутри закрытых щитов или оборудования с достаточной степенью защиты корпуса.

Преимущества

• Высокая коммутационная способность - 170 А при AC-3 позволяет управлять двигателями мощностью до 90 кВт
• Устойчивый срок службы - 15 лет при регулярном использовании
• Фиксированная катушка на 230 В AC - совместима с большинством промышленных систем управления
• Компактный форм-фактор миниконтактора экономит место на плате
• Надёжные винтовые зажимы обеспечивают прочное соединение даже при вибрациях

Ограничения применения

• Не подходит для реверсивных схем - нельзя менять направление вращения двигателя
• IP20 требует установки исключительно во внутренних помещениях, в герметичных шкафах
• Не предназначен для работы в условиях высокой запылённости, влажности или температур ниже 0 C без предварительного прогрева
• Подключение только на монтажную плату - не поддерживает DIN-рейку
• Отсутствие вспомогательных контактов - невозможно реализовать блокировки или сигнализацию без внешних устройств

Примеры использования

• Управление насосом в системе водоснабжения
• Включение вентилятора в промышленной печи
• Автоматический пуск двигателя компрессора в системе АВР
• Контроль питания конвейера на производстве
• Удалённое включение группы светильников через PLC

Практические советы

• Проверьте соответствие сечения проводов и момента затяжки винтов - перегрузка или слабый контакт вызывают перегрев
• Для долгой жизни контактора КТИе-5170 170А 230В/АС3 избегайте частых включений более 600 раз в час
• При замене убедитесь, что новое устройство имеет те же параметры катушки (230 В AC) и токовые характеристики
• Учитывайте габариты устройства при проектировании платы - посадочные места должны точно соответствовать выводам
• Не используйте в средах с химически активными парями - материал корпуса не устойчив к агрессивным веществам
