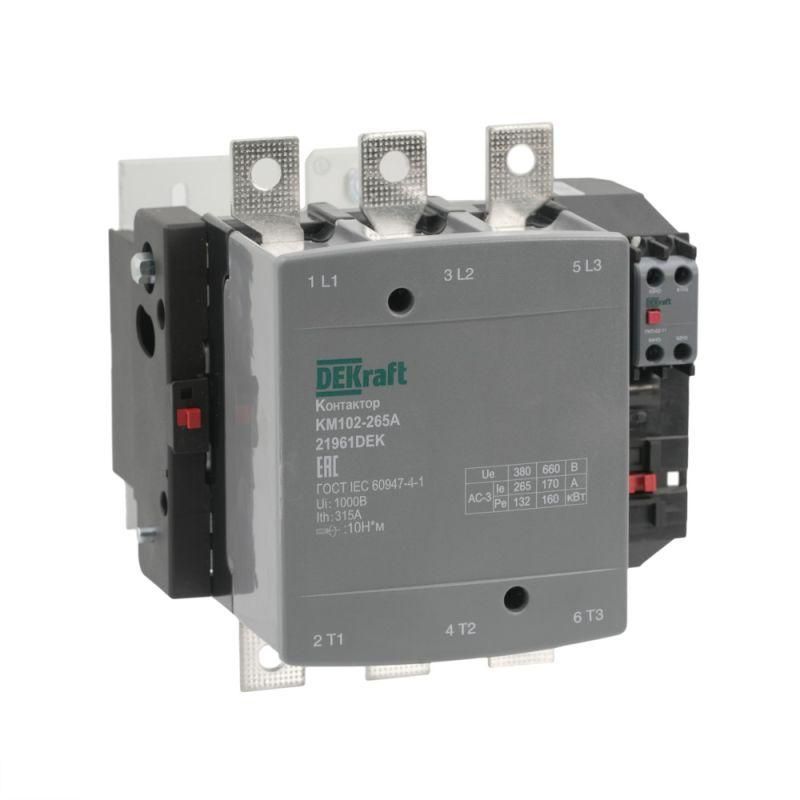

Контактор КМ-102 от DEKraft - устройство для удалённого включения и отключения нагрузок до 265 А в цепях переменного тока. Подходит для управления двигателями, светильниками и другим оборудованием с высокой коммутационной нагрузкой. Артикул 21961dek.

Назначение и область применения

Контактор КМ-102 предназначен для частых включений и отключений электродвигателей, осветительных систем и других мощных потребителей в промышленных и бытовых сетях. Он работает в цепях переменного тока до 690 В, соответствует классам коммутации AC-3 (пуск и останов асинхронных двигателей) и AC-4 (частые пуски, реверсы, электромагнитные торможения). Устройство устанавливается на монтажную плату и применяется в панелях управления станков, конвейеров, насосов и вентиляционных систем.

Технические характеристики

• Тип: контактор с электромагнитным приводом
• Род тока: переменный (AC)
• Номинальный ток главных контактов (AC-3): 265 А
• Номинальная коммутируемая мощность (AC-3): 132 кВт
• Напряжение управления: 220–240 В переменного тока (оптимально 230 В)
• Главные контакты: 3 шт. (3P)
• Дополнительные контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Подключение силовой цепи: болтовое (зажимы для проводов до 50 мм2)
• Гарантия: 3 года

Совместимость и монтаж

Контактор КМ-102 монтируется на DIN-рейку или плоскую поверхность с помощью крепёжных отверстий. Для подключения силовых проводов используйте медные жилы сечением до 50 мм2. Болтовое соединение требует затяжки моментом 8–10 Нм - избыточная сила повредит зажимы. Цепь управления питается от сети 220–240 В AC - совместима с большинством стандартных катушек управления. Дополнительные контакты (1НО+1НЗ) позволяют реализовать блокировки, сигнализацию или управление другими цепями без внешних модулей.

Безопасность и стандарты

Контактор КМ-102 соответствует требованиям IEC 60947-4-1. Конструкция обеспечивает защиту от случайного прикосновения к токоведущим частям - особенно важно при работе в условиях повышенной доступности. Применение защитных крышек (доступны опционально) снижает риск попадания пыли и влаги внутрь устройства, что продлевает срок службы в запылённых средах.

Преимущества

• Встроенные дополнительные контакты (1НО+1НЗ) - экономят место в щите и упрощают схемы управления
• Увеличенный ресурс - рассчитан на более чем 1 млн операций при номинальной нагрузке
• Малые габариты - компактнее аналогичных контакторов, удобен для плотной сборки панелей
• Работает при температурах от –25C до +60C - подходит для холодных цехов и жарких помещений
• Электрическая и механическая блокировка - предотвращает одновременное включение противоположных цепей (например, при реверсе двигателя)

Ограничения применения

• Не предназначен для постоянной работы при токе выше 265 А - возможен перегрев и выход из строя
• Не используется в цепях постоянного тока - катушка управления рассчитана только на переменный ток
• Не имеет встроенного теплового реле - для защиты двигателей требуется внешняя защита
• Не защищён от брызг воды без дополнительных крышек - не рекомендован для открытых площадок без корпуса

Примеры использования

• Управление асинхронными двигателями насосов в системах водоснабжения
• Коммутация мощных светодиодных фонарей на производственных участках
• Реверсивный пуск конвейеров через комбинацию двух контакторов КМ-102
• Автоматическое отключение оборудования при аварии - сигнал с датчика через НЗ-контакт размыкает цепь управления

Практические советы

• Проверьте соответствие напряжения катушки (220–240 В) перед подключением - неверное напряжение вызывает отказ или перегрев
• Используйте антивибрационные прокладки при монтаже на vibrating-оборудовании - это продлит срок службы механизма
• При использовании в пыльных помещениях обязательно установите защитные крышки - даже если они не указаны в базовой комплектации
• При замене старого контактора проверьте посадочные размеры - КМ-102 имеет стандартную форму, но отличается от некоторых моделей по глубине
• Для частых реверсов (более 10 раз/час) контролируйте нагрев контактов - возможно, стоит использовать контактор с большим запасом по току
