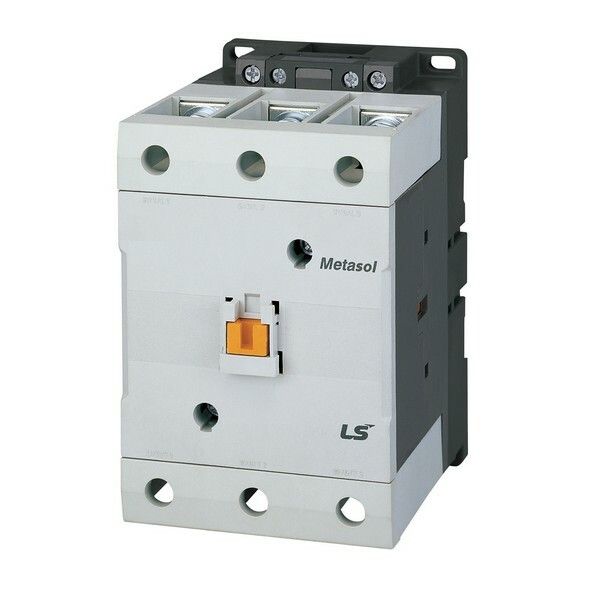

Контактор Metasol MC-150a кат. 24В DC 2a2b Screw LS Electric 1364003000 LSIS

Контактор MC-150a DC24V 2a2b с винтовым подключением от LS Electric предназначен для частого включения и отключения мощных нагрузок постоянного тока. Он подходит для управления электродвигателями, насосами, конвейерами и другими устройствами с номинальной мощностью до 70 кВт. Артикул 1364003000 соответствует модели с катушкой на 24 В постоянного тока и трёхполюсным силовым контактом.

Назначение и область применения

MC-150a DC24V 2a2b с винтовым подключением используется для коммутации силовых цепей постоянного тока. Его основная задача - безопасно включать и выключать высокотоковые устройства при помощи слаботочных управляющих сигналов. Подходит для систем дистанционного управления: пуск и останов трёхфазных двигателей, управление насосами, компрессорами, ленточными конвейерами, тепловыми печами и кран-балками. Не применяется для реверса - модель нереверсивная.

Технические характеристики

• Род тока: постоянный (DC)
• Напряжение катушки управления: 24 В
• Номинальный ток главных контактов: 150 А
• Количество силовых полюсов: 3
• Количество нормально открытых (НО) контактов: 3
• Количество нормально закрытых (НЗ) контактов: 2
• Номинальная мощность двигателя: 70 кВт
• Тип подключения: винтовой зажим
• Способ монтажа: на монтажную плату (DIN-рейку)
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги

Совместимость и монтаж

MC-150a DC24V 2a2b с винтовым подключением монтируется на DIN-рейку шириной 35 мм. Для подключения силовых проводов используются винтовые клеммы - требуют регулярной проверки затяжки. Управляющая катушка работает только от 24 В постоянного тока; применение переменного тока или другого напряжения повредит контакт. Подключение управляющей цепи выполняется к выводам A1/A2, расположенным на передней панели. Главные контакты рассчитаны на три фазы - подходят для трёхфазных нагрузок, но не для однофазных сетей выше 150 А.

Безопасность и стандарты

Контактор MC-150a DC24V 2a2b с винтовым подключением соответствует международным требованиям к надёжности и безопасности для промышленного оборудования. Степень защиты IP20 исключает доступ к токоведущим частям пальцами, но не обеспечивает защиту от пыли и брызг воды - установка допускается только внутри щитов или закрытых корпусов. Применение вне помещений или во влажных средах запрещено.

Преимущества

• Высокая коммутационная способность - 150 А позволяет управлять мощными двигателями без перегрузки
• Устойчивость к частым включениям - оптимизирован для длительной работы в режиме пуска/останова
• Простота замены - стандартный форм-фактор и винтовое подключение упрощают обслуживание
• Чёткая логика контактов - 3 НО + 2 НЗ обеспечивают гибкую реализацию схем управления

Ограничения применения

• Не поддерживает реверс - нельзя использовать для изменения направления вращения двигателя
• IP20 - не годится для уличной установки, сырых помещений, мест с пылью или брызгами
• Только постоянный ток - не совместим с сетями переменного тока
• Требуется внешний тепловой реле или автомат для защиты от перегрузки - сам по себе не имеет встроенной защиты
• Подходит только для монтажа на рейку - не предусматривает крепление болтами или на стену

Примеры использования

• Управление насосом в системе водоснабжения - включение по сигналу от датчика уровня
• Пуск конвейера на производстве - автоматическое включение после завершения предварительной подготовки
• Контроль нагревательных элементов в термической камере - циклическое включение по температурному контроллеру
• Управление вентиляцией в HVAC-системе - работа через PLC с питанием от 24 В постоянного тока

Практические советы

• Перед первым включением проверьте затяжку винтов на всех клеммах - слабый контакт вызывает перегрев
• Для долгой службы используйте только медные жилы сечением, соответствующим 150 А (обычно 25–35 мм2)
• Не забудьте подключить внешнее тепловое реле - даже при 70 кВт двигатель может перегреться без защиты
• При использовании в системах с частыми пусками (более 10 раз в час) следите за температурой контактора - возможен износ механических деталей
• Артикул 1364003000 - это именно модель с катушкой 24 В DC. Не путайте с аналогичными моделями на 110 В AC - они не взаимозаменяемы
