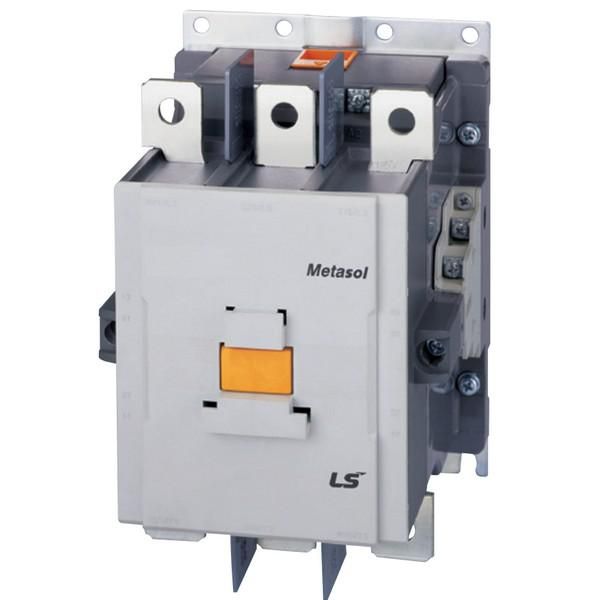

Контактор Metasol MC-185a AC/DC24V 50/60Hz 2a2b, Screw | 1366000300 Lsis

Контактор LS Electric 1366000300 - это надёжное устройство для коммутации мощных нагрузок постоянного и переменного тока с управлением от 24 В. Подходит для частых включений и отключений в системах автоматизации, особенно там, где требуется устойчивая работа при высоких токах.

Назначение и область применения

Контактор LS Electric 1366000300 предназначен для удалённого включения и выключения силовых цепей с током до 185 А. Он используется там, где нужна частая операционная перегрузка - например, при запуске и остановке двигателей, нагревательных элементов или насосов. Устройство работает как в сетях переменного, так и постоянного тока благодаря универсальной катушке управления 24 В AC/DC.

Основные области применения:

• Управление трёхфазными асинхронными двигателями мощностью до 90 кВт
• Автоматизация конвейеров, компрессоров, кран-балок и тепловых печей
• Дистанционное управление освещением и системами вентиляции
• Промышленные контроллеры и панели управления на монтажной плате

Технические характеристики

• Напряжение катушки управления: 24 В AC/DC - совместима с любым типом тока, что упрощает интеграцию в системы с разным источником питания
• Номинальный ток главных контактов: 185 А - способен коммутировать мощные нагрузки без перегрева
• Число силовых полюсов: 3 - обеспечивает контроль всех фаз трёхфазной сети
• Количество вспомогательных контактов: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ) - используются для сигнализации, блокировок и управления вторичными цепями
• Номинальная мощность двигателя: 90 кВт - рекомендованная максимальная нагрузка для долгой службы
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды
• Тип исполнения: нереверсивное - не поддерживает изменение направления вращения двигателя без внешнего переключения
• Способ монтажа: на монтажную плату - требует установки на PCB или специальный держатель
• Подключение: винтовые зажимы - обеспечивают прочное соединение, подходят для многожильных и одножильных проводов

Совместимость и монтаж

Контактор LS Electric 1366000300 рассчитан на монтаж на печатную плату. Для установки необходима соответствующая площадка с отверстиями под выводы и достаточным свободным пространством вокруг корпуса для теплоотвода. Клеммы для силовых цепей и катушки управления выполнены в виде винтовых зажимов - затягивать следует усилием 0,5–0,7 Нм, чтобы избежать повреждения пластиковой части или плохого контакта.

Не используйте этот контактный модуль в шкафах с открытым доступом - степень защиты IP20 не предохраняет от попадания пыли, влаги или сторонних предметов. Обязательно размещайте его внутри закрытого щита.

Безопасность и стандарты

Контактор соответствует международным требованиям безопасности для промышленного оборудования. Хотя явное указание стандарта в данных отсутствует, устройства серии MS LS Electric проходят сертификацию по IEC 60947-4-1 для контакторов и пускателей. Это гарантирует соответствие требованиям к механической и электрической износостойкости.

Преимущества

• Универсальная катушка 24 В AC/DC - позволяет использовать одинаковое устройство в системах с переменным и постоянным питанием
• Высокая коммутационная способность - 185 А и 90 кВт поддерживают работу даже крупных промышленных механизмов
• Чёткая структура вспомогательных контактов - два НО и два НЗ дают гибкость для реализации сложных логических схем
• Прочные винтовые зажимы - снижают риск ослабления контакта после длительной эксплуатации
• Компактный форм-фактор под монтажную плату - экономит место в панелях управления

Ограничения применения

• Не применяйте в условиях повышенной запылённости, сырости или агрессивной среды - IP20 не обеспечивает защиту от пыли и брызг
• Не используйте для реверса двигателя - устройство нереверсивное; для изменения направления вращения потребуется второй контактор или внешний переключатель
• Не допускается установка вне электрического шкафа - отсутствие защиты от внешних воздействий делает его чувствительным к механическим повреждениям
• Не подходит для частых включений при сверхтоковых режимах - при превышении 185 А возможен выход из строя контактов

Примеры использования

• Управление насосом в системе водоснабжения - включение по сигналу от датчика уровня
• Пуск вентилятора в HVAC-системе через PLC с использованием одного из НО контактов для индикации работы
• Работа с конвейером на пищевом производстве - три фазы питания двигателя 75 кВт коммутируются одним контактором, а НЗ контакт передаёт сигнал “останов” в систему контроля
• Активация тепловой печи в термической камере - управление через 24 В DC от микроконтроллера

Практические советы

• Перед монтажом проверьте соответствие сечения провода и крутящего момента затяжки винтов - слишком слабый контакт вызывает нагрев, слишком сильный - повреждает корпус
• Для долгой службы используйте контактор только при нагрузках ниже 90 кВт - лучше иметь запас по мощности
• Если система работает на постоянном токе - учтите, что дуга при отключении больше, чем при переменном; регулярно осматривайте контакты на признаки эрозии
• При сборке панели оставьте минимум 50 мм свободного пространства вокруг контактора для лучшего охлаждения
• Этот контактный модуль - часть серии MS LS Electric; замена аналогичных изделий этой же серии гарантирована по габаритам и функциям
