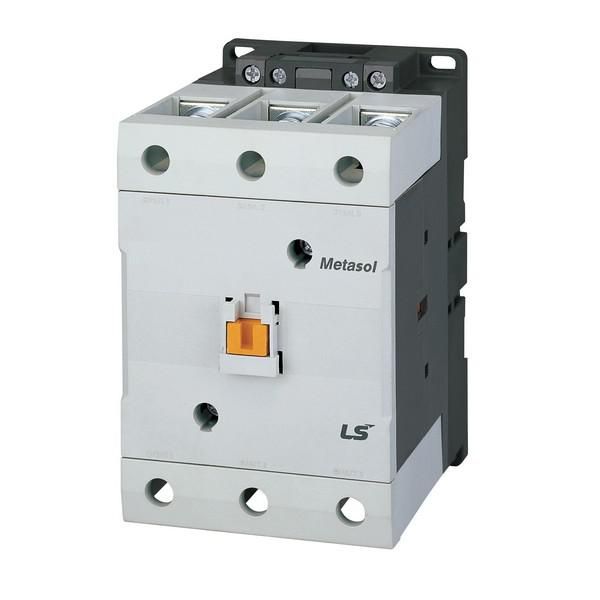

Контактор Metasol MC-150a AC24V 50/60Hz 2a2b, Screw | 1364002400 Lsis

Контактор MC-150a AC24V 50/60Hz 2a2b с винтовым креплением - это надёжное устройство для дистанционного включения и отключения мощных электрических нагрузок. Бренд LS Electric предлагает эту модель в сериях, рассчитанных на частые операции в промышленной автоматике. Артикул 1364002400 соответствует версии с управлением от сети 24 В переменного тока.

Назначение и область применения

Контактор MC-150a AC24V 50/60Hz 2a2b с винтовым креплением предназначен для коммутации трёхфазных силовых цепей с током до 150 А. Он используется там, где требуется часто включать и выключать оборудование: запуск и остановка электродвигателей, управление насосами, компрессорами, конвейерами, кран-балками, тепловыми печами и системами кондиционирования. Подходит как для промышленных установок, так и для объектов с удалённым управлением - например, для автоматизации освещения на складах или производственных площадках.

Технические характеристики

• Номинальный ток: 150 А - способен управлять нагрузками до 70 кВт;
• Число силовых полюсов: 3 - для работы с трёхфазной сетью;
• Напряжение катушки управления: 24 В переменного тока (AC);
• Частота: 50/60 Гц - совместим с сетями России и Европы;
• Количество вспомогательных контактов: 2 нормально открытых (НО) и 2 нормально закрытых (НЗ) - в описании указано “2a2b”, что означает два НО и два НЗ;
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя;
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от крупных предметов, но не от пыли и воды;
• Метод крепления: защёлка - фиксируется на DIN-рейке без инструментов.

Совместимость и монтаж

Контактор MC-150a AC24V 50/60Hz 2a2b с винтовым креплением монтируется исключительно на шину DIN 35 мм. Устройство имеет защёлку - достаточно вставить его в рейку и слегка надавить, чтобы он зафиксировался. Для подключения проводов используются винтовые зажимы: входные и выходные силовые клеммы рассчитаны на медные жилы сечением до 50 мм2. Вспомогательные контакты (2a2b) имеют клеммы для подключения цепей управления - например, кнопок старта/стоп, термореле или PLC. Обратите внимание: хотя в названии указано “винтовое крепление”, фактически крепление к рейке - защёлочное. Возможно, это опечатка в названии - реальный тип крепления - DIN-рейка с защёлкой.

Безопасность и стандарты

Устройство соответствует международным требованиям к контактным аппаратам для промышленного использования. Степень защиты IP20 обеспечивает безопасную работу внутри щитов и шкафов. Отсутствие герметичности делает его непригодным для установки во влажных, пыльных или наружных условиях. Применяйте только в контролируемых средах - внутри электрошкафов с классом защиты не ниже IP54.

Преимущества

• Высокая долговечность - рассчитан на частые включения/выключения, что важно для автоматических линий;
• Низкий уровень шума при работе благодаря качественной конструкции магнитной системы;
• Широкая совместимость с элементами автоматики: легко интегрируется с реле времени, термозащитой, ПЛК;
• Простота замены - защёлочное крепление позволяет менять контактор без демонтажа всей сборки;
• Напряжение катушки 24 В AC - безопасно для персонала, совместимо со стандартными источниками управления.

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли, агрессивных газов - IP20 недостаточно;
• Не подходит для реверсивных схем - отсутствует механическая блокировка и вторая группа контактов для реверса;
• Не рекомендован для работы с высокими импульсными нагрузками (например, сварочные аппараты) - возможен быстрый износ контактов;
• Требуется внешняя защита от перегрузок - сам по себе не содержит теплового реле.

Примеры использования

• Автоматический пуск трёхфазного асинхронного двигателя 75 кВт на конвейере;
• Управление насосом в системе водоснабжения через сигнал от датчика уровня;
• Включение тепловой печи по команде с пульта управления;
• Контроль освещения на участке производства через реле времени;
• Удалённое отключение кран-балки при аварийном сигнале.

Практические советы

• Выбирая контактор MC-150a AC24V 50/60Hz 2a2b с винтовым креплением, проверьте соответствие сечения провода и допустимого момента затяжки винтов - перетягивание повредит клеммы;
• Для длительной службы используйте дополнительные устройства: предохранители, тепловые реле, RC-цепочки для гашения помех;
• Если нужна реверсивная схема - выбирайте пару контакторов с взаимоблокировкой, а не этот одиночный экземпляр;
• При использовании в системах с ПЛК убедитесь, что выходной ток контроллера достаточен для возбуждения катушки 24 В AC - обычно требует минимум 10–15 мА;
• Не устанавливайте рядом с нагревательными элементами - температура вокруг должна оставаться ниже +40 C.
