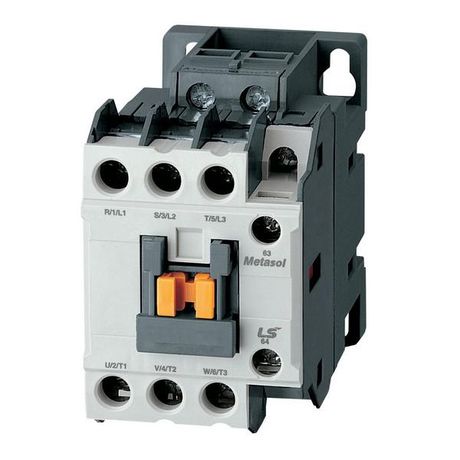

Контактор Metasol MC-9b кат. 24В AC 1a1b Screw LS Electric 1344001600 LSIS

Контактор MC-9b AC24V 50Hz 1a1b с винтовым креплением от LS Electric предназначен для дистанционного включения и отключения трёхфазных нагрузок до 9 А. Он надёжно работает в системах автоматизации с управлением через слабые сигналы 24 В переменного тока, особенно там, где требуется частое переключение - например, на конвейерах, насосах или нагревательном оборудовании.

Назначение и область применения

Контактор MC-9b AC24V 50Hz 1a1b с винтовым креплением используется для коммутации силовых цепей переменного тока. Его основная задача - управлять мощной нагрузкой (до 4 кВт) с помощью слабого сигнала на катушке 24 В. Подходит для:

• пуск и останов трёхфазных асинхронных двигателей;
• дистанционное управление освещением;
• работа с компрессорами, насосами, кран-балками, тепловыми печами, кондиционерами и ленточными конвейерами;
• системы автоматического контроля, где нужна высокая долговечность при частых включениях.

Технические характеристики

• Род тока: переменный (AC), 50 Гц
• Напряжение катушки управления: 24 В - позволяет использовать с низковольтными контроллерами (PLC, реле времени, кнопочные пункты)
• Номинальный ток: 9 А - максимальный рабочий ток для каждого полюса
• Число силовых полюсов: 3 - три пары контактных групп для коммутации трёх фаз
• Напряжение изоляции: 690 В - обеспечивает безопасную работу в сетях до этой величины
• Количество вспомогательных контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - используются для обратной связи, блокировок, индикации состояния
• Номинальная мощность двигателя: 4 кВт - рекомендованная нагрузка для типичных трёхфазных ЭД
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не герметичен; требует установки внутри щита
• Способ монтажа: на монтажную плату - крепится болтами прямо к панели или DIN-рейке с адаптером
• Подключение: винтовое - зажим проводов гайками, удобен для медных жил сечением до 2,5 мм2
• Исполнение: нереверсивное - нельзя изменить направление вращения двигателя одним устройством

Совместимость и монтаж

MC-9b AC24V 50Hz 1a1b с винтовым креплением совместим со всеми стандартными монтажными платами и DIN-рейками (при использовании переходной планки). Для правильного монтажа важно соблюдать следующее:

• Убедитесь, что площадка для установки имеет достаточную прочность и теплоотвод - контактор выделяет тепло при работе.
• Провода подключаются к верхним и нижним клеммам: силовые - к L1–L3 и T1–T3, вспомогательные - к A1/A2 (катушка) и NO/NC (контакты).
• Не допускайте перегрузки по току - даже кратковременные импульсы выше 9 А снижают срок службы.
• Гайки затягиваются усилием 0,4–0,5 Нм - переусиливать нельзя, чтобы не повредить пластик корпуса.
• Провода должны быть обжаты наконечниками (например, типа NShVI) - так надёжнее и проще обслуживать.

Безопасность и стандарты

Контактор MC-9b соответствует требованиям IEC 60947-4-1 и GOST R 50030.4.2. Сертифицирован для работы в промышленных условиях. Категория потребления - AC-1 (резистивные нагрузки) и AC-3 (электродвигатели). Устройство рассчитано на более чем 1 млн операций в режиме AC-3, что гарантирует длительную службу даже при ежедневных запусках.

Преимущества

• Высокая механическая и электрическая износостойкость благодаря качественным материалам LS Electric
• Надёжная работа при колебаниях напряжения +-10% от 24 В
• Простота замены - аналогично другим моделям серии MC, легко найти резервный экземпляр
• Ярко выраженная визуальная индикация положения контакта (ползунковый указатель на корпусе)
• Экономия места - компактный форм-фактор для плотной сборки шкафов

Ограничения применения

• Не применяется вне закрытых электрошкафов - степень защиты IP20 исключает использование во влажных, пыльных или наружных условиях
• Не подходит для реверсивных схем - для изменения направления движения двигателя нужны два контактора или специальный реверсивный аппарат
• Не рекомендуется для частых пусков сверхнагруженных двигателей (>4 кВт); лучше выбрать модель с большим токовым запасом
• Не работает с постоянным током - катушка рассчитана только на переменный ток 24 В / 50 Гц

Примеры использования

• Автоматический пуск насоса воды в системе водоснабжения по сигналу от датчика уровня
• Управление конвейером на пищевом участке через PLC с интервалом включения каждые 8 минут
• Включение тепловой печи в сушильной камере после достижения заданной температуры
• Контроль освещения в цеху по графику через таймер с выходом 24 В
• Аварийное отключение оборудования при срабатывании термореле

Практические советы

• Выбирая MC-9b AC24V 50Hz 1a1b с винтовым креплением, проверьте соответствие напряжения вашей системы управления - 24 В переменного тока, а не постоянного!
• Для увеличения срока службы используйте RC-цепочки или варисторы на входе катушки - это снизит помехи и продлит жизнь электромагниту.
• Обязательно делайте резервный контакт - один из двух вспомогательных можно зарезервировать на будущую доработку схемы.
• При многократных включениях в день (более 100) регулярно проверяйте состояние контактов - возможен нарост оксидов, который влияет на проводимость.
• При замене старого контактора - сравнивайте посадочные размеры. MC-9b имеет стандартизованный шаг крепления, совпадающий с большинством аналогов.
