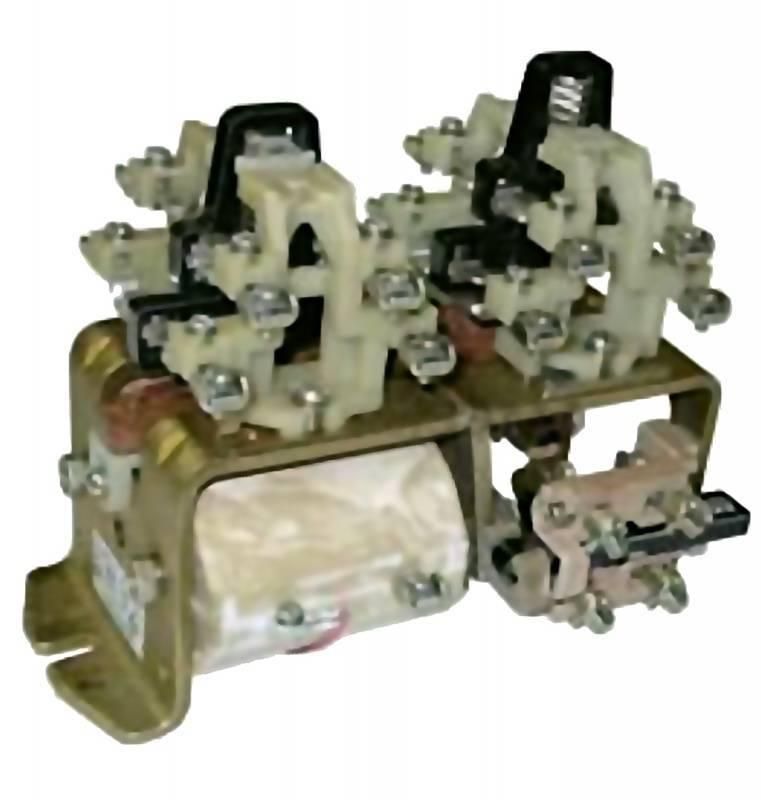

Контактор МК4-01 У3 Б кат. 220В DC 109011200-01 ЧЭАЗ A8119-80081420 Реле и Автоматика

Контактор МК4-01 У3 кат. 220В постоянного тока от ЧЭАЗ - это устройство для коммутации силовых цепей постоянного тока с управлением на 220 В DC. Подходит для автоматизации оборудования, где требуется надёжное включение/выключение нагрузки без механических переключений.

Назначение и область применения

Контактор МК4-01 У3 кат. 220В постоянного тока используется для удалённого включения и отключения электрических цепей постоянного тока. Он применяется там, где нужна долговечная и частая коммутация: в системах управления приводами, зарядных устройствах, сварочном оборудовании, железнодорожной автоматике и других установках с постоянным током.

Технические характеристики

• Род тока управления: постоянный ток (DC)
• Номинальное напряжение катушки: 220 В DC
• Главные контакты: 1 размыкающий, 0 замыкающих
• Вспомогательные контакты: 2 замыкающих + 2 размыкающих

Катушка срабатывает при подаче 220 В постоянного тока. Главный контакт - только размыкающий, значит, он разрывает цепь при включении катушки. Вспомогательные контакты используются для сигнализации, блокировок или управления другими цепями.

Совместимость и монтаж

Монтаж контактора МК4-01 У3 кат. 220В постоянного тока осуществляется на DIN-рейку шириной 35 мм. Клеммы для подключения катушки и контактов доступны с лицевой стороны. Для подключения проводов рекомендуется использовать жилы сечением до 2,5 мм2. Обязательно соблюдайте полярность при подаче 220 В DC на катушку - неверное подключение может повредить изоляцию или вызвать отказ срабатывания.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1–2012 (IEC 60947-4-1) для контакторов переменного и постоянного тока. Конструкция обеспечивает безопасную работу при температуре от −40 C до +60 C. Защита корпуса IP20 - предотвращает случайный доступ к токоведущим частям, но не защищает от пыли и влаги. Не предназначен для открытых площадок или сырых помещений без дополнительной защиты.

Преимущества

• Высокая механическая износостойкость - рассчитан на более чем 1 млн операций
• Устойчив к колебаниям напряжения +-10% от 220 В DC
• Наличие четырёх вспомогательных контактов позволяет реализовать сложные схемы управления без внешних реле
• Стандартный форм-фактор совместим со всеми типовыми щитами и рейками

Ограничения применения

• Не предназначена для работы с переменным током - применение на AC приведёт к выходу из строя катушки
• Отсутствие замыкающих главных контактов - нельзя использовать для подключения нагрузки без предварительного разрыва цепи
• Нельзя устанавливать в условиях повышенной запылённости, влажности или воздействия химически активных сред - класс защиты IP20 недостаточен
• Не рекомендуется для частых включений при токе выше номинала - возможен перегрев контактов

Примеры использования

• Управление мощным источником постоянного тока (например, батарейной установкой) через сигнал от PLC
• Отключение зарядного устройства при достижении порогового напряжения
• Логика безопасности: разрыв цепи питания двигателя при аварийной остановке
• Сигнализация состояния: один из вспомогательных контактов передаёт сигнал “включен” в систему контроля

Практические советы

• Перед монтажом проверьте напряжение на катушке - даже кратковременная подача 380 В DC выведет контактор из строя
• При использовании в схемах с высокими импульсными токами (например, при запуске двигателей) используйте дугогасящую цепь или фри-wheeling диод параллельно катушке
• Обратите внимание на посадочные габариты - контактор МК4-01 У3 кат. 220В постоянного тока имеет стандартную ширину, но требует свободного пространства вокруг для теплоотвода
• Запасные вспомогательные контакты можно использовать для создания взаимоблокировки между двумя контакторами - это снижает риск одновременного включения противоположных режимов
