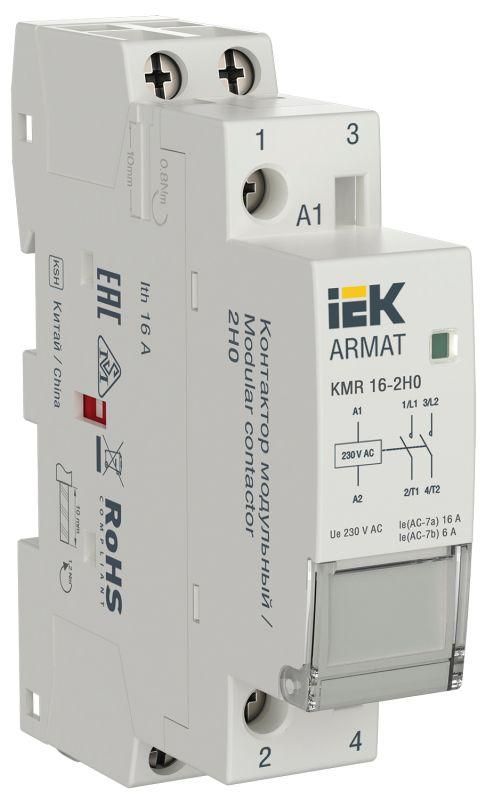

Контактор модульный KMR 16А 230В AC 2НО ARMAT IEK AR-KMR10-016-20-230

Контактор модульный KMR 16А 230В AC 2 нормально открытых контакта от бренда IEK (ИЭК) - компактное устройство для автоматического включения и выключения нагрузок до 16 А в сетях переменного тока. Артикул ar-kmr10-016-20-230 предназначен для установки на DIN-рейку и подходит для управления освещением, нагревательными элементами, насосами и маломощными двигателями.

Назначение и область применения

Контактор модульный KMR 16А 230В AC 2 нормально открытых контакта используется для дистанционного управления электрическими нагрузками через слабые управляющие сигналы. Подходит для:

• Автоматизации систем освещения (например, включении света по таймеру или датчику движения);
• Управление тепловыми приборами - конвекторами, тепловыми завесами, котлами;
• Включение и отключение насосов, вентиляторов, компрессоров мощностью до 3–4 кВт;
• Работа в составе панелей управления, щитов автоматики, систем домашней и промышленной автономики.

Не предназначается для частого переключения высоких импульсных нагрузок (например, светодиодных ламп с драйверами) - для этого требуются специализированные устройства.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который может безопасно проходить через контакты при нагрузке AC-1 (резистивная нагрузка).
• Напряжение катушки управления: 230 В переменного тока (AC) - требуется именно такое напряжение для срабатывания контактного механизма.
• Количество контактов: 2 нормально открытых (NO) - при подаче напряжения на катушку замыкаются два отдельных силовых контура.
• Количество силовых полюсов: 2 - каждый полюс управляет одной фазой; устройство рассчитано на однофазную сеть.
• Тип тока: Переменный (AC) - не работает с постоянным током (DC).
• Исполнение: Нереверсивное - не позволяет менять направление вращения двигателей.
• Монтаж: На DIN-рейку шириной 35 мм - совместим со всеми стандартными шкафами и распределительными щитами.
• Глубина монтажа: 68 мм - необходимо учитывать при планировании места установки в щите.
• Степень защиты IP20: Защита от прикосновений к токоведущим частям и от предметов более 12 мм; не защищён от пыли и влаги - устанавливается только внутри закрытых щитов.
• Подключение: Винтовые зажимы - надёжное, проверенное решение, допускающее провода сечением до 2,5 мм2.
• Количество модулей: 1 - занимает один стандартный модуль (17,5 мм) по ширине.

Совместимость и монтаж

Контактор модульный KMR 16А 230В AC 2 нормально открытых контакта легко устанавливается на DIN-рейку. Для монтажа достаточно защёлкнуть корпус на рейке и затянуть винты на входных и выходных клеммах. Устройство совместимо с любыми стандартными автоматическими выключателями и УЗО, установленными рядом. Обязательно соблюдать минимальный зазор между соседними аппаратами - рекомендуется не менее 5 мм для теплоотвода. Не используйте с кабелями сечением более 2,5 мм2 - возможна потеря контакта и перегрев.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 и ГОСТ Р 50030.4.1. Произведён в соответствии с сертифицированной технологией ARMAT. Отсутствие вибраций и шума при работе обеспечивает долгую службу без износа механических деталей. Применение в жилых помещениях разрешено при условии установки в закрытом щите с уровнем защиты не ниже IP54.

Преимущества

• Бесшумная работа катушки - идеально для мест, где важна тишина (жилая среда, офисы, больницы).
• Высокая надёжность контактов - срок службы до 1 млн операций при номинальной нагрузке.
• Простота замены - можно демонтировать и заменить без отключения всей системы, если есть запасной аналог.
• Линейка ARMAT предлагает однотипные решения с другими значениями тока и напряжения - удобно для стандартизации проектов.

Ограничения применения

• Не применяется в цепях постоянного тока - катушка не сработает.
• Не подходит для частого включения-выключения (более 60 раз в час) - риск перегрева и быстрый износ контактов.
• IP20 не допускает установку во влажных или пыльных условиях - обязательно использование в герметичном щите.
• Нельзя использовать для управления трёхфазными двигателями - только для однофазных нагрузок.
• Не имеет встроенной защиты от перегрузки - обязательна установка автомата или теплового реле перед контактором.

Примеры использования

• Включение котла отопления по сигналу термостата - катушка получает 230 В от терморегулятора, замыкает контакты, питание подаётся на ТЭН.
• Управление насосом в системе водоснабжения - контроллер подаёт сигнал на катушку, контактор включает насос при необходимости.
• Автоматическое освещение в подъезде - датчик движения подаёт 230 В на катушку, контактор включает светильники.

Практические советы

• Выбирая этот контактор, убедитесь, что ваша управляющая цепь действительно выдаёт 230 В AC - другие напряжения (12, 24, 48 В) не подходят для модели ar-kmr10-016-20-230.
• При подключении проводов плотно затягивайте винты - слабый контакт вызывает нагрев и повреждение клеммы.
• Если нагрузка близка к пределу (15–16 А), выбирайте контактор с запасом - лучше взять модель на 20 А (например, ar-kmr10-020-20-230).
• Для увеличения функциональности можно добавить дополнительные вспомогательные контакты (если доступны в серии ARMAT) - они позволят сигнализировать состояние контактора.
• Проверьте глубину вашего щита - 68 мм - это минимум. Если щит мелкий, потребуется удлинительная рампа или другой тип монтажа.
