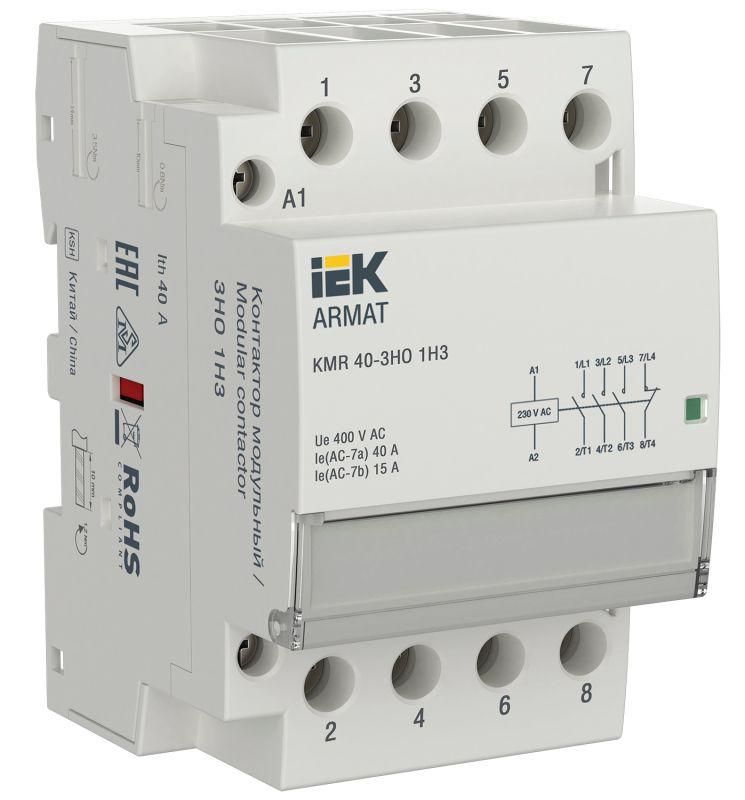

Контактор модульный KMR 40А 230В AC 3НО 1 НЗ ARMAT IEK AR-KMR10-040-31-230

Контактор модульный 40А 230В AC 3 нормально открытых 1 нормально закрытый от бренда IEK (ИЭК), артикул ar-kmr10-040-31-230, предназначен для автоматического включения и отключения нагрузок до 40 А в сетях переменного тока. Этот контактный аппарат из серии ARMAT подходит для управления двигателями, насосами, системами отопления и освещением, устанавливается на DIN-рейку и обеспечивает надёжную коммутацию без шума.

Назначение и область применения

Контактор модульный 40А 230В AC 3 нормально открытых 1 нормально закрытый используется для дистанционного управления мощными электрическими нагрузками через слабые управляющие сигналы. Подходит для:

• Управление электродвигателями малой и средней мощности (насосы, вентиляторы, компрессоры)
• Коммутация нагревательных элементов в системах отопления и терморегуляции
• Автоматизация осветительных цепей в промышленных и бытовых объектах
• Работа в составе пускателей, реле времени, контроллеров и других устройств автоматики

Не предназначена для частого включения-выключения светодиодных светильников или емкостных нагрузок - для них требуются специализированные устройства.

Технические характеристики

• Номинальный рабочий ток: 40 А - максимальный постоянный ток, который может безопасно проходить через главные контакты
• Напряжение катушки управления: 230 В переменного тока (AC) - требуется именно такое напряжение для срабатывания
• Количество силовых полюсов: 4 - четыре пары контактов для переключения трёх фаз + ноль (или три фазы + защитный проводник)
• Количество НО контактов: 3 - три нормально открытых контакта, замыкаются при включении катушки
• Количество НЗ контактов: 1 - один нормально закрытый контакт, размыкается при включении катушки
• Номинальное напряжение силовой цепи: до 400 В - допустимое рабочее напряжение в основной цепи
• Тип тока: переменный (AC) - работает только с сетью 50 Гц, не совместим с постоянным током
• Исполнение: нереверсивное - нельзя изменить направление вращения двигателя, только включение/выключение
• Монтаж: на DIN-рейку шириной 35 мм
• Защита IP20: защищён от прикосновений к токоведущим частям и от крупных частиц пыли, но не герметичен
• Количество модулей: 3 - занимает 3 стандартных модуля (по 17,5 мм каждый)
• Глубина монтажа: 68 мм - минимальная глубина шкафа для установки
• Подключение силовой цепи: винтовое - зажимы для проводов затягиваются отверткой

Совместимость и монтаж

Контактор модульный 40А 230В AC 3 нормально открытых 1 нормально закрытый устанавливается на стандартную DIN-рейку (EN 60715). Для правильного монтажа:

• Обеспечьте свободное пространство вокруг аппарата - минимум 10 мм сбоку и сверху для теплоотвода
• Провода силовой цепи должны иметь сечение 1–10 мм2 - соответствует классу жил для винтовых зажимов
• Управляющая катушка подключается к цепи 230 В AC - не используйте 12/24/48 В, даже если они есть в серии ARMAT
• При подключении к двигателю рекомендуется использовать тепловое реле или магнитный пускатель с защитой от перегрузки
• Не монтировать рядом с источниками сильного магнитного поля - возможны ложные срабатывания

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 для контакторов и пускателей. Серия ARMAT прошла сертификацию в рамках ЕАЭС. Устройство имеет степень защиты IP20 - не предназначено для установки во влажных помещениях, на улице или в местах с высокой запылённостью. Отсутствует функция механической блокировки - не применяйте в качестве аварийного выключателя.

Преимущества

• Бесшумная работа катушки - отсутствует гул и вибрация, что важно в офисах, жилых зонах и медицинских учреждениях
• Высокая долговечность контактов благодаря материалам и технологии изготовления
• Чёткая визуальная индикация состояния (положение рычага показывает включен/выключен)
• Широкий выбор дополнительных контактов и катушек в серии ARMAT - можно легко адаптировать под задачу

Ограничения применения

• Не подходит для работы с постоянным током - катушка рассчитана исключительно на 230 В AC
• IP20 не позволяет применять в условиях повышенной влажности, пыли, химически активной среды
• Нельзя использовать для реверса двигателей - нет взаимоблокировки между двумя контактами
• Не предназначен для частого включения более 600 раз в час - при высоких циклах нужен пускатель с электронной защитой
• Не заменяет автоматический выключатель - не обеспечивает защиту от короткого замыкания

Примеры использования

• Управление циркуляционным насосом в системе отопления дома - управление через термостат
• Включение группы LED-светильников на складе по расписанию через PLC
• Коммутирующий элемент в панели управления станком - включение двигателя после проверки безопасности
• Автоматическое включение вентилятора в щите при превышении температуры

Практические советы

• Выбирая этот контактный аппарат, убедитесь, что ваша управляющая цепь даёт именно 230 В AC - другие напряжения из серии ARMAT здесь не работают
• При подключении многожильных проводов используйте наконечники - так снижается риск ослабления контакта
• Проверяйте плотность затяжки винтов - недостаточно затянутый контакт вызывает перегрев, слишком сильно - повредит резьбу
• Если планируете часто менять нагрузку - выбирайте модель с дополнительными контактами (например, 2НО+2НЗ) заранее
• Для длительной работы при нагрузке близкой к 40 А - обеспечьте хорошую вентиляцию в шкафу, чтобы избежать перегрева
