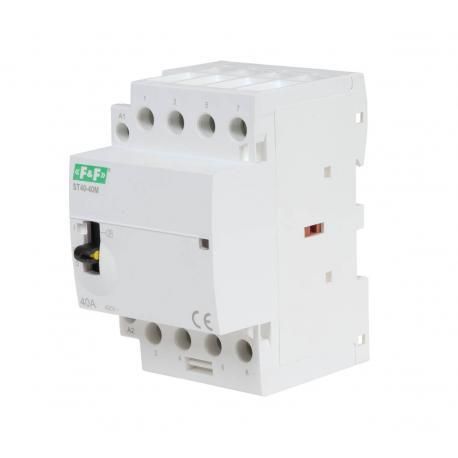

Контактор модульный ST40-40-M 4НО 6.4Вт 3мод. автоматич./ручн. монтаж на DIN-рейку F&F EA13.001.033 Евроавтоматика

Контактор модульный ST40-40-M - устройство для удалённого управления силовыми цепями до 40 А в сетях переменного тока 230 В. Благодаря возможности ручного управления и компактному модульном исполнению он удобен как для автоматизированных систем, так и для обслуживания вручную. Артикул ea13.001.033 соответствует серии ST от Евроавтоматика.

Назначение и область применения

Контактор модульный ST40-40-M предназначен для частого включения и выключения электрооборудования большой мощности - нагревателей, насосов, двигателей, светильников, систем вентиляции и кондиционирования. Он используется там, где требуется надёжная коммутация, контроль состояния и возможность ручного воздействия даже при отключённом питании.

Технические характеристики

• Номинальное напряжение питания катушки: 230 В AC
• Номинальный ток контактов: 40 А
• Число нормально открытых (НО) контактов: 4
• Число полюсов: 4
• Рабочий ток: переменный (AC)
• Электромощность катушки: 6,4 Вт
• Количество модулей DIN: 3
• Степень защиты: IP20 (защита от доступа пальцами, но не от пыли и брызг воды)
• Климатическое исполнение: УХЛ4 (работает при температуре от –25 C до +50 C)
• Способ установки: на DIN-рейку шириной 35 мм
• Функциональное исполнение: модульное, с возможностью ручного управления

Совместимость и монтаж

Контактор модульный ST40-40-M совместим со всеми стандартными DIN-рейками типа TS35. Монтаж осуществляется путём защёлкивания на рейку - можно использовать как автоматический способ (прижимается рукой), так и ручной (с помощью плоской отвертки для фиксации язычков). Для подключения проводов используются зажимы с моментом затяжки около 0,8–1,0 Нм. Кабель сечением до 6 мм2 рекомендован для входящих и выходящих цепей. Перед установкой проверьте соответствие диаметра жил и глубины гнезд зажимов.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 для аппаратов управления. Защита IP20 исключает случайный контакт с токоведущими частями, но не обеспечивает герметичность - не применяйте во влажных помещениях без корпуса. Температурный диапазон УХЛ4 допускает использование в неотапливаемых помещениях, холодильных камерах и на улице внутри закрытых шкафов.

Преимущества

• Ручной переключатель режимов ("I"/"auto"/"O") даёт полный контроль над состоянием контактов вне зависимости от питания катушки
• Жёлтый рычаг блокировки позволяет механически зафиксировать контакты в замкнутом положении - безопасно для ремонта и диагностики
• Красный флажок на передней панели визуально показывает текущее состояние контактов - замкнуты или разомкнуты
• Высокая износостойкость благодаря качественным материалам контактов и механизма привода
• Занимает всего три модуля DIN - экономия места в распределительных щитках

Ограничения применения

• Не предназначена для постоянной работы при температурах ниже –25 C или выше +50 C - снижают срок службы и надёжность
• Защита IP20 запрещает применение в условиях высокой влажности, пыли, брызг воды - требует установки в закрытые шкафы
• Не рассчитана на работу с постоянным током - только переменный ток 230 В AC
• Не следует использовать для коммутации сверхвысоких импульсных нагрузок (например, мощных ЛЭП с большими скачками тока)
• Автоматический режим требует постоянно поддерживать напряжение на катушке; при его потере контакты вернуться в начальное положение

Примеры использования

• Управление групповым освещением в административных зданиях через PLC или таймер
• Включение тепловых завес или масляных радиаторов в производственных помещениях
• Контроль работы вентиляторов системы кондиционирования воздуха
• Аварийное отключение оборудования при срабатывании датчиков - с возможностью принудительного включения вручную
• Системы автономного управления в местах с ограниченным доступом - когда оператору нужен быстрый ручной override

Практические советы

• При использовании в автоматической системе всегда используйте режим “auto”. Только тогда контактор будет реагировать на сигнал управления
• Для профилактики и ремонтных работ переведите переключатель в положение “I”, затем заблокируйте рычаг - контакты останутся замкнутыми даже при отключенном питании
• Никогда не меняйте положение переключателя при наличии напряжения на катушке - риск возникновения дуги и повреждения механизмов
• Проверяйте плотность посадки на DIN-рейке после монтажа - слабое крепление вызывает вибрацию и перегрев
• Если контактор часто включается/выключается (>1000 раз/час), контролируйте температуру окружающей среды и наличие хорошего теплоотвода
• Артикул ea13.001.033 имеет аналоги других брендов, но отличается уникальной функцией ручной блокировки - не заменяйте его просто по току и числу контактов
